54 ECOTAP VPD CONTROL PRO
Um die Baugruppe UI zu verdrahten, gehen Sie wie folgt vor:
1. Die Adern in die entsprechenden Klemmen des Steckers für die Strom-
messung führen und mit Hilfe eines Schraubendrehers befestigen.

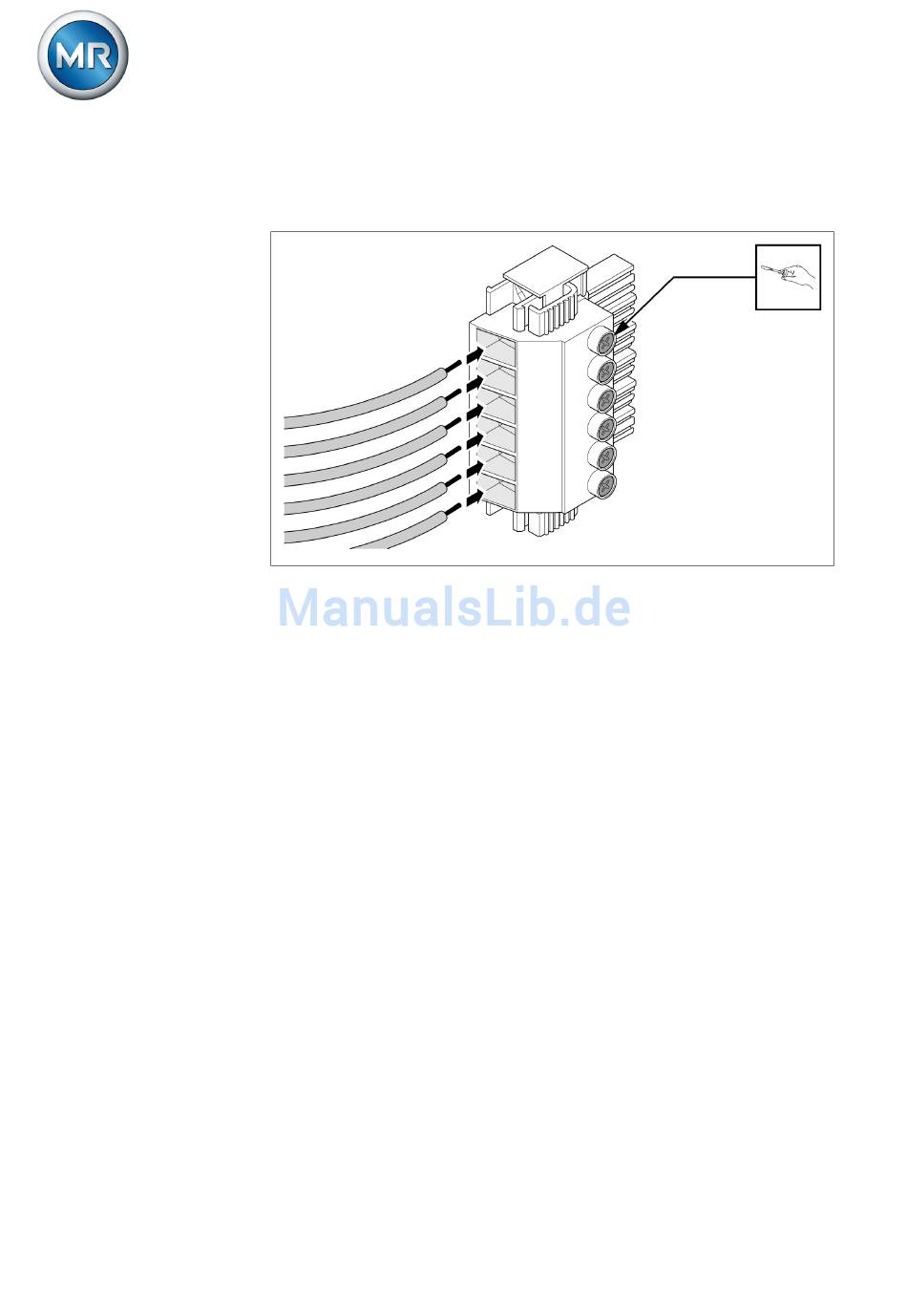

Abbildung 40: Beispiel: Stecker für Strommessung
2. Den Stecker in den zugehörigen Steckplatz stecken und Stecker einras-
ten.
3. Adern für die Spannungsmessung an der Klemme X10 anschließen.
