26 ECOTAP VPD CONTROL PRO

4.5.5 Medienkonverter

Die Baugruppe MC 2-2 ist ein Medienkonverter, der unabhängig voneinan-
der 2 elektrische Anschlüsse (RJ45) auf je einen Lichtwellenleiter-Anschluss
konvertiert. Es stehen Ihnen folgende Schnittstellen zur Verfügung:
▪ 2x RJ45 (ETH12, ETH22)
▪ 2x Duplex-LC (SFP-Modul) (ETH11, ETH21)
Der Medienkonverter ist für das Netzwerk transparent ausgeführt und be-
sitzt keine eigene IP-Adresse.

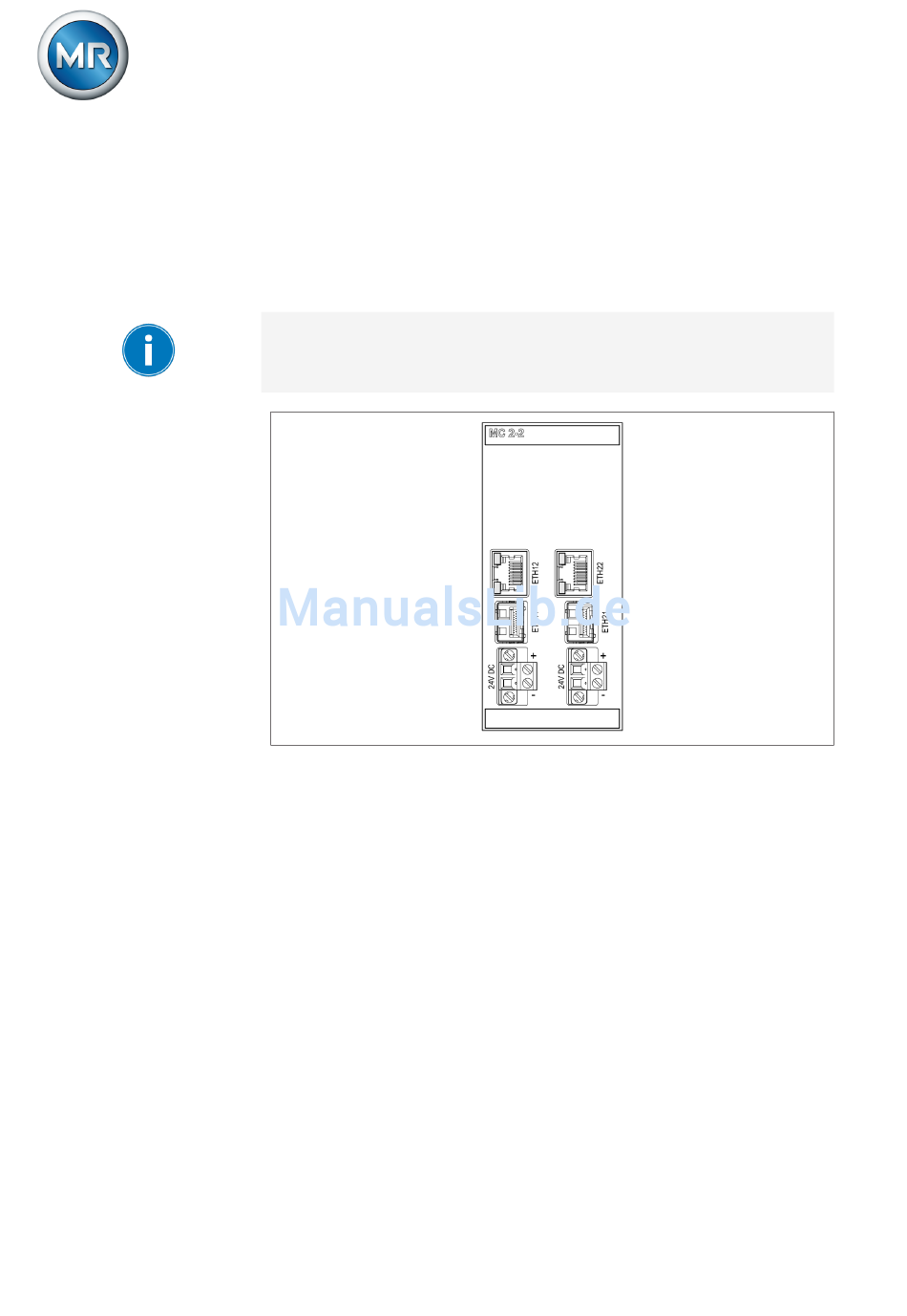

Abbildung 8: Baugruppe MC 2-2

4.5.6 Medienkonverter mit Managed Switch

Die Baugruppe SW 3-3 ist ein Medienkonverter mit Managed Switch. Sie
vereint 2 unabhängige Funktionen und stellt Ihnen folgende Schnittstellen
zur Verfügung:
▪ Medienkonverter konvertiert einen elektrischen Anschluss (RJ45) auf
einen Lichtwellenleiter-Anschluss
– RJ45 (ETH12)
– Duplex-LC (SFP-Modul) (ETH11)
▪ Managed Switch mit Redundanzfunktion (PRP oder RSTP)
– 2x RJ45 (ETH23, ETH24), geräteinterner Anschluss
– 2x Duplex-LC (SFP-Modul) (ETH21, ETH22), Redundanzanschluss
5252433/01 DE
4 Produktbeschreibung
Maschinenfabrik Reinhausen GmbH 2018
