MR ECOTAP VPD CONTROL PRO Betriebsanleitung Seite 46

6 Montage
6. Baugruppe CPU: Gegebenenfalls das Datenkabel (D-Sub 9-polig) entfer-
nen.

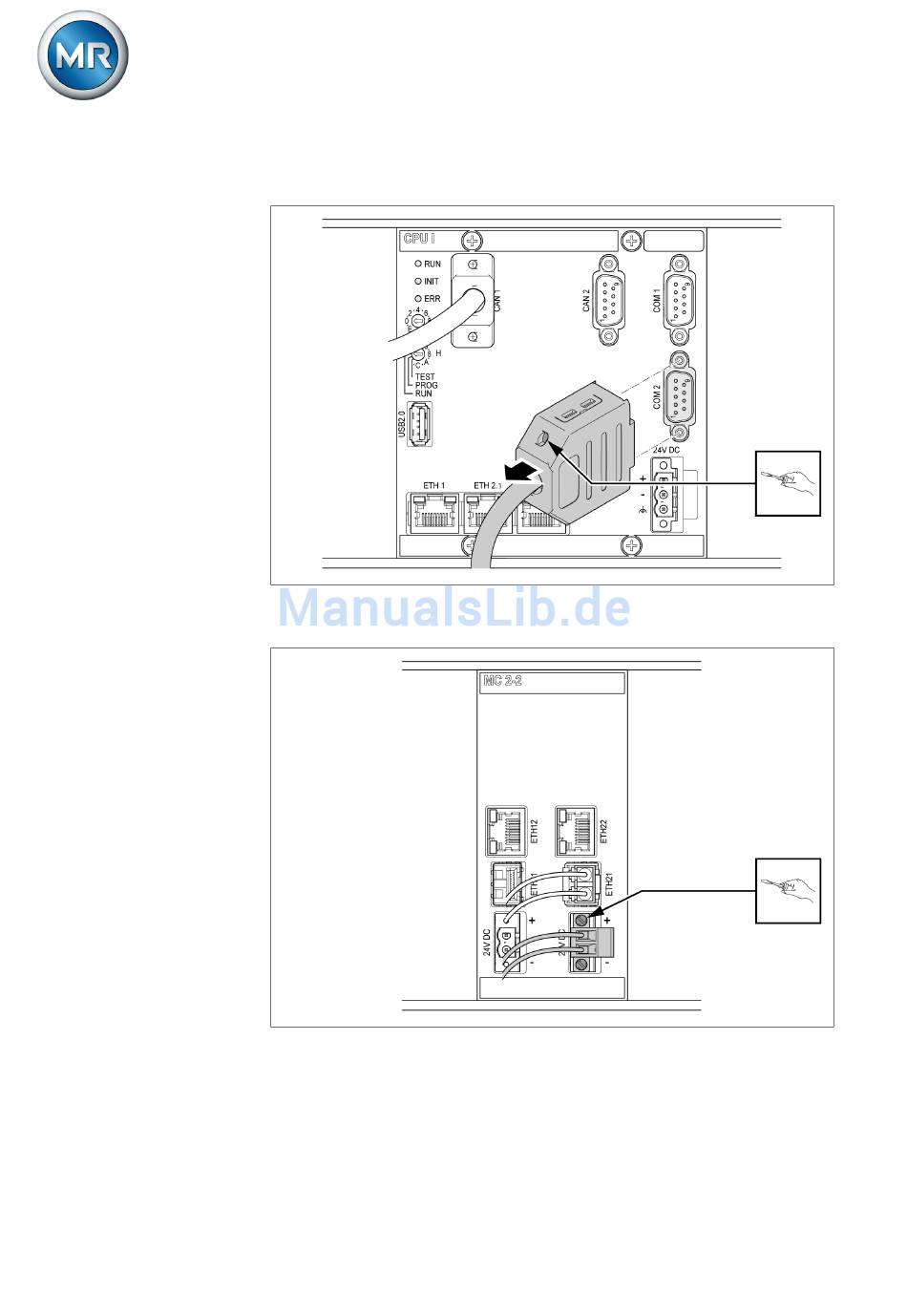

Abbildung 32: Datenkabel entfernen
7. Baugruppe SW3-3: Stecker „24V DC" entfernen.
Abbildung 33: Stecker (Spannungsversorgung) entfernen
8. Klemme X5 von der Hutschiene aushaken.
9. Baugruppe G1 QS3.241 von der Hutschiene aushaken.
10. Optional: Baugruppe SW 3-3 von der Hutschiene aushaken.
® ®
46 ECOTAP VPD CONTROL PRO 5252433/01 DE Maschinenfabrik Reinhausen GmbH 2018
