Externe Steuerung (EXTERNAL CONTROL)
In der Betriebsart Externe Steuerung führt die Steuereinheit ECOTAP VPD
CONTROL die Höher-/Tiefer-Schaltbefehle der Steuerung CONTROL PRO
aus.
Betriebsart
Automatische Regelung
VPD CONTROL
Stufenschaltung über Be-
dienelemente VPD CON-
TROL
Automatische Regelung
CONTROL PRO
Automatische Regelung
CONTROL PRO
Stufenschaltung über SCA-
2)
DA
Tabelle 6: Übersicht der Betriebsarten
1)
Einstellbar über Parameter P9 in VPD MD&C
2)
Optional bei Anbindung der Steuereinheit CONTROL PRO an ein Leitsys-
tem (SCADA).
3)
Die Betriebsart können Sie mittels SCADA-Befehl umschalten.

4.5 Aufbau

Das Gerät besteht aus verschiedenen Baugruppen die auf einer Hutschiene
vormontiert und verdrahtet sind:
▪ Spannungsversorgung G1
▪ Zentrale Recheneinheit CPU I
▪ Spannungsmessung und Strommessung UI 3
▪ Spannungsteiler VD001
▪ Optional: Medienkonverter MC 2-2 oder Medienkonverter mit Managed
Switch SW 3-3

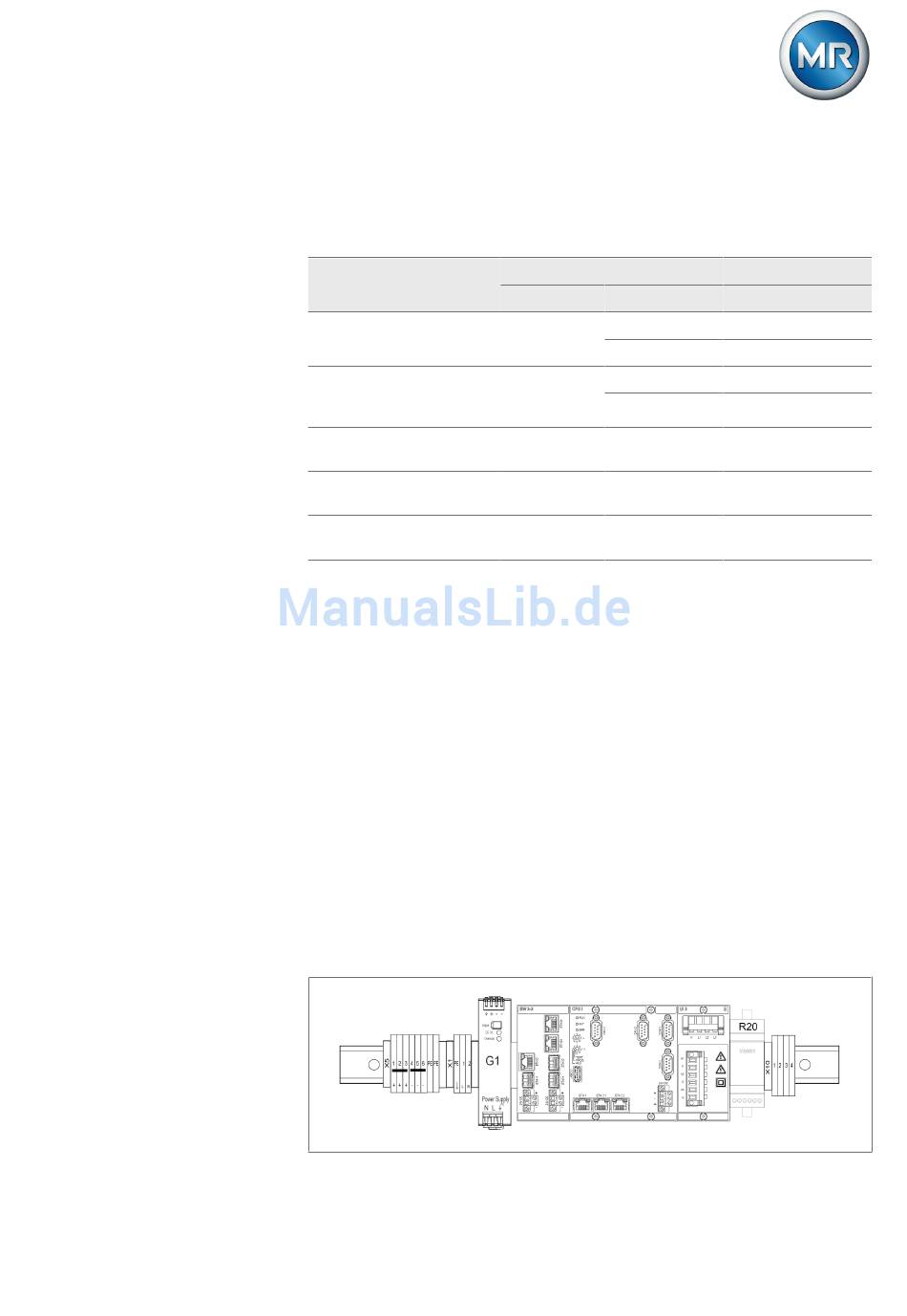

Abbildung 3: Übersicht
5252433/01 DE
VPD CONTROL
Betriebsart Local/Remote
AVR AUTO Local (= 0)
Remote (= 1)
AVR MANU- Local
AL
Remote
EXTERNAL Local
CONTROL
EXTERNAL Remote
CONTROL
EXTERNAL Remote
CONTROL
®
ECOTAP VPD
CONTROL PRO
Betriebsart
-
-
-
-
Auto
3)
Auto
3)
Manual
®
CONTROL PRO 23
