MR ECOTAP VPD CONTROL PRO Betriebsanleitung Seite 89

8 Betrieb
Maschinenfabrik Reinhausen GmbH 2018

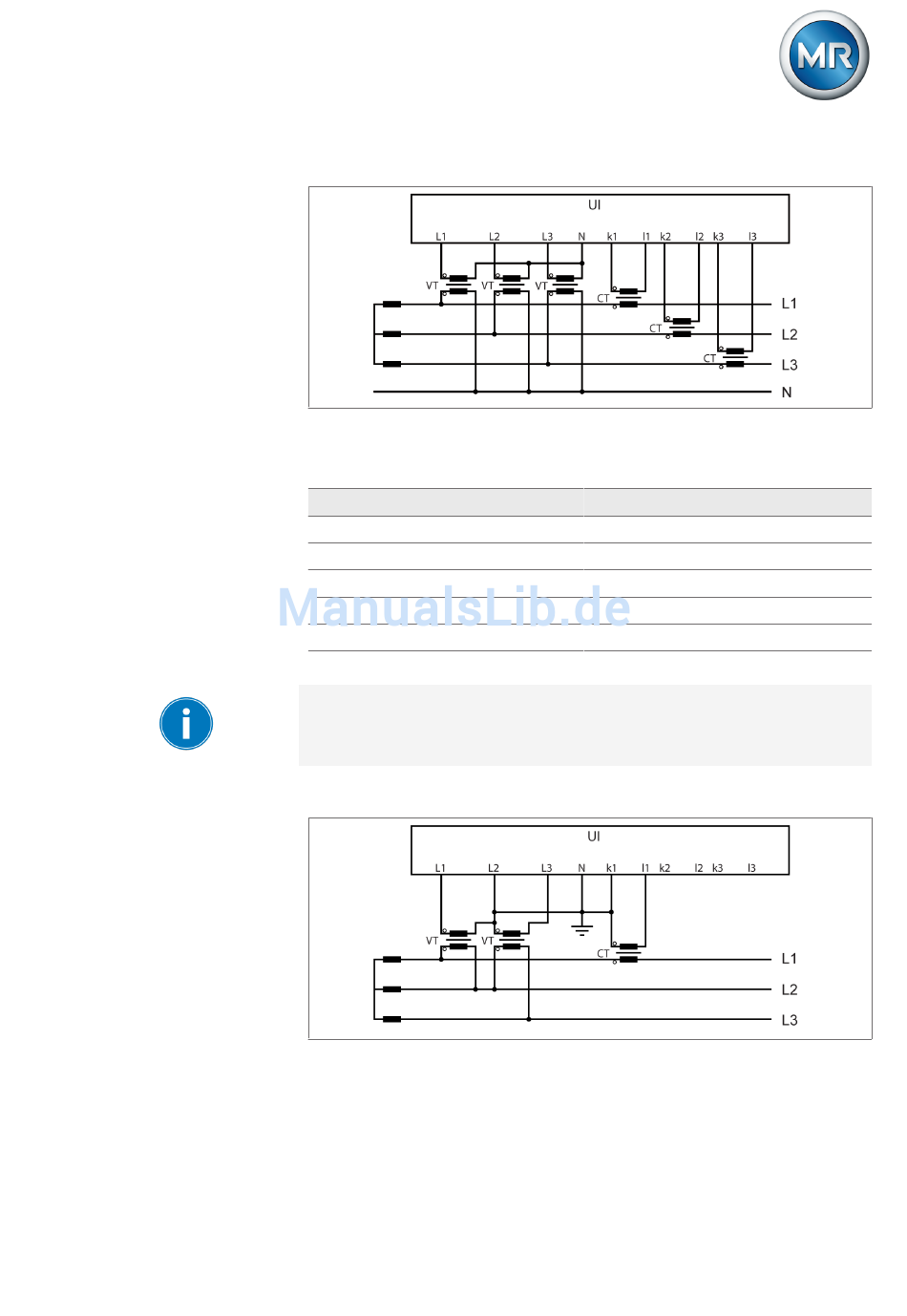

Schaltung H
▪ Dreiphasige Messung.
▪ Die Spannungswandler sind zwischen Phase und Neutralleiter ange-
schlossen.
Parameter
Spannungswandlerschaltung
Stromwandlerschaltung
Phasenwinkelkorrektur
UI-Messkanäle
Messmodus
Tabelle 23: Schaltung H
Verwenden Sie die Schaltungen I, J und K nur bei symmetrischen Netzen.
Andernfalls berechnet das Gerät falsche Leistungswerte.
Schaltung I
▪ Dreiphasige Spannungsmessung, einphasige Strommessung.
▪ Die Spannungswandler sind zwischen den Phasen angeschlossen.
▪ Der Stromwandler ist an der Phase L1 angeschlossen.
5252433/01 DE
Option
-
-
0°
3-phasige Messung (Kanal 1, 2, 3)
Phase-Neutral
® ®
ECOTAP VPD CONTROL PRO 89
