7 Inbetriebnahme
Maschinenfabrik Reinhausen GmbH 2018
Zur Verbindung über die Schnittstelle ETH2.2 auf der Baugruppe CPU ge-
hen Sie wie folgt vor:
1. PC und Gerät mittels Ethernetkabel (RJ45-Stecker) über die Schnittstelle
ETH2.2 verbinden.

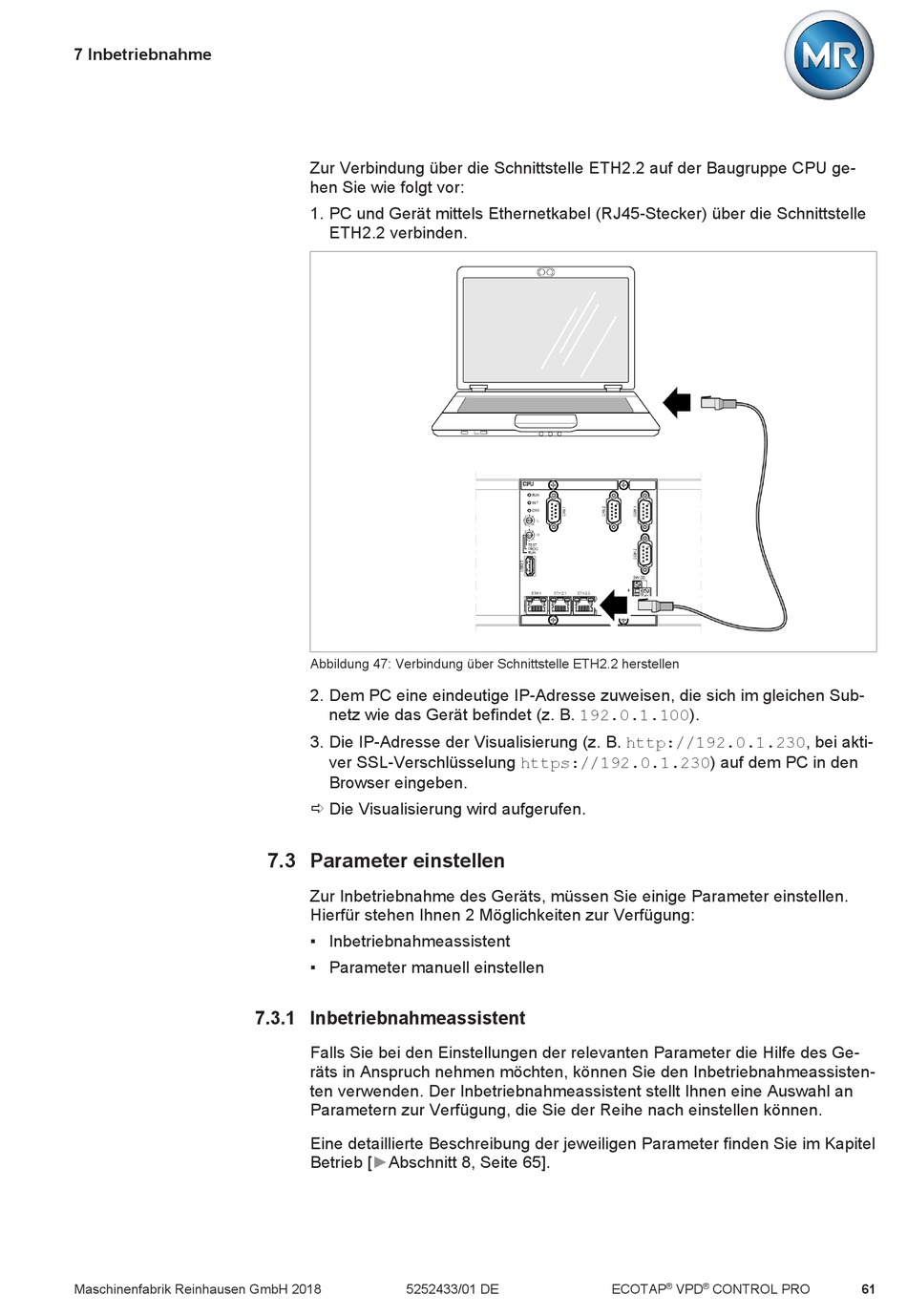

Abbildung 47: Verbindung über Schnittstelle ETH2.2 herstellen
2. Dem PC eine eindeutige IP-Adresse zuweisen, die sich im gleichen Sub-
netz wie das Gerät befindet (z. B. 192.0.1.100).
3. Die IP-Adresse der Visualisierung (z. B. http://192.0.1.230, bei akti-
ver SSL-Verschlüsselung https://192.0.1.230) auf dem PC in den
Browser eingeben.
ð Die Visualisierung wird aufgerufen.

7.3 Parameter einstellen

Zur Inbetriebnahme des Geräts, müssen Sie einige Parameter einstellen.
Hierfür stehen Ihnen 2 Möglichkeiten zur Verfügung:

▪ Inbetriebnahmeassistent

▪ Parameter manuell einstellen
7.3.1 Inbetriebnahmeassistent
Falls Sie bei den Einstellungen der relevanten Parameter die Hilfe des Ge-
räts in Anspruch nehmen möchten, können Sie den Inbetriebnahmeassisten-
ten verwenden. Der Inbetriebnahmeassistent stellt Ihnen eine Auswahl an
Parametern zur Verfügung, die Sie der Reihe nach einstellen können.
Eine detaillierte Beschreibung der jeweiligen Parameter finden Sie im Kapitel
Betrieb [►Abschnitt 8, Seite 65].
5252433/01 DE
® ®
ECOTAP VPD CONTROL PRO 61
