Bandbreite - MR ECOTAP VPD CONTROL PRO Betriebsanleitung

8 Betrieb
Maschinenfabrik Reinhausen GmbH 2018
3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter
zu speichern.
TDSC Pmax/Pmin
Mit diesen Parametern können Sie den maximalen und minimalen Wirkleis-
tungswert einstellen, bei dem der maximale und minimale wirkleistungsab-
hängiger Sollwert für die Regelung verwendet werden soll.
1. Den Menüpunkt Einstellungen > Parameter > Regelung > TDSC Pmax/
Pmin auswählen.
2. Wirkleistung für maximalen/minimalen Sollwert eingeben.
3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter
zu speichern.

8.4.2 Bandbreite

Mit diesem Parameter können Sie die maximal zulässige Abweichung der
Messspannung U
beschrieben, wie Sie die Bandbreite bestimmen und einstellen.
Bandbreite bestimmen
Um einen korrekten Wert einzustellen, müssen Ihnen die Stufenspannun-
gen und die Nennspannung des Transformators bekannt sein. Beachten
Sie, dass eine große Bandbreite zu einer großen Regelabweichung führt.
Die Bandbreite muss immer größer sein, als folgender Wert:

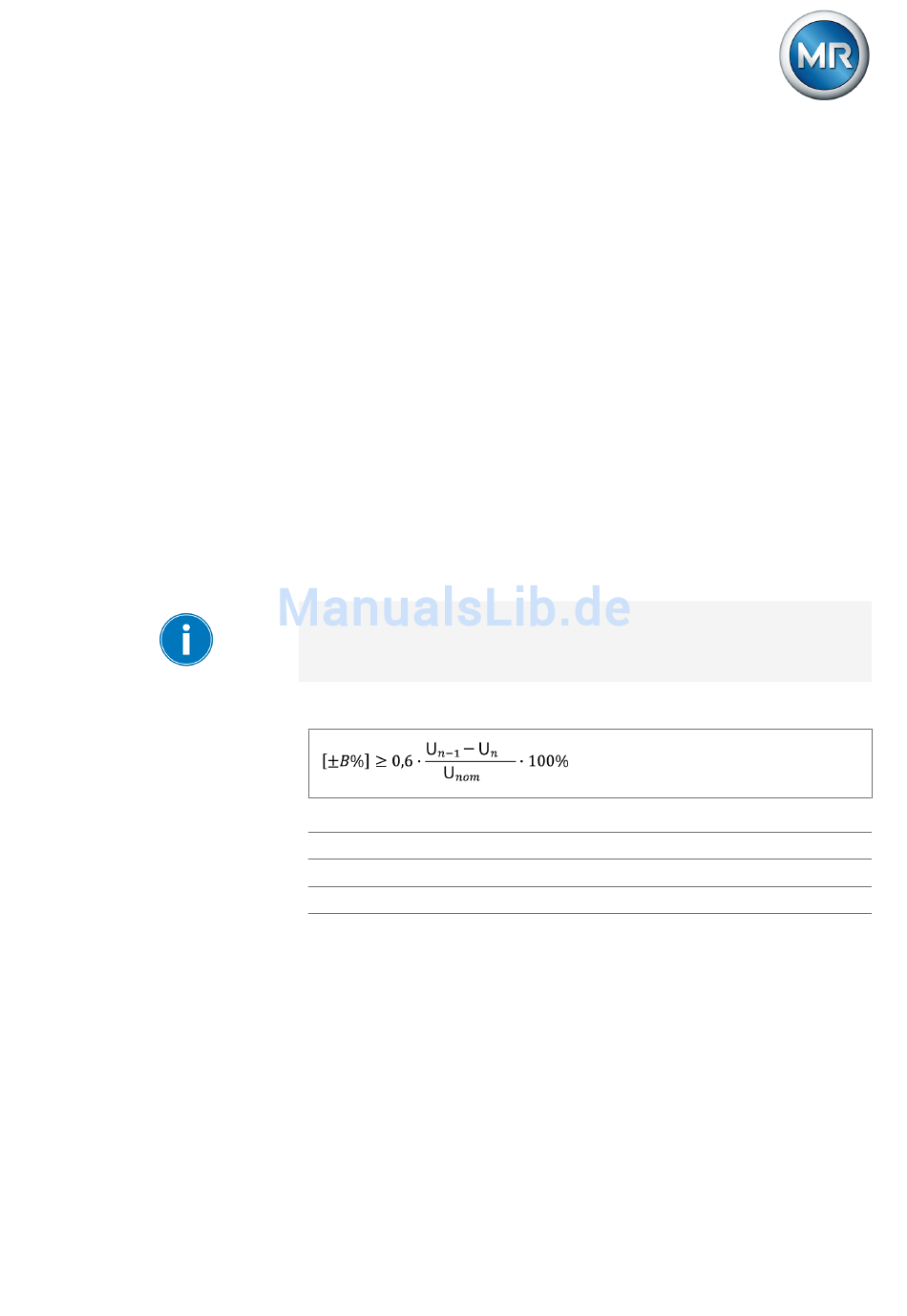

Abbildung 56: Berechnung der minimalen Bandbreite
U Stufenspannung der Stufenstellung n-1
n-1
U Stufenspannung der Stufenstellung n
n
U Nennspannung
nom
5252433/01 DE
vom Sollwert U einstellen. Im folgenden Abschnitt wird
Ist Soll
® ®
ECOTAP VPD CONTROL PRO 75
