8 Betrieb

8.11.2 IEC 61850 log anzeigen (optional)

8.11.3 IEC 60870-5-104 konfigurieren (optional)

Maschinenfabrik Reinhausen GmbH 2018
Im Menüpunkt IEC 61850 log können Sie sich das Logbuch zum Leitsystem
IEC 61850 anzeigen. Sie können dabei die Anzeige zwischen Server und
Client (nur bei GOOSE-Subscriber) wechseln.

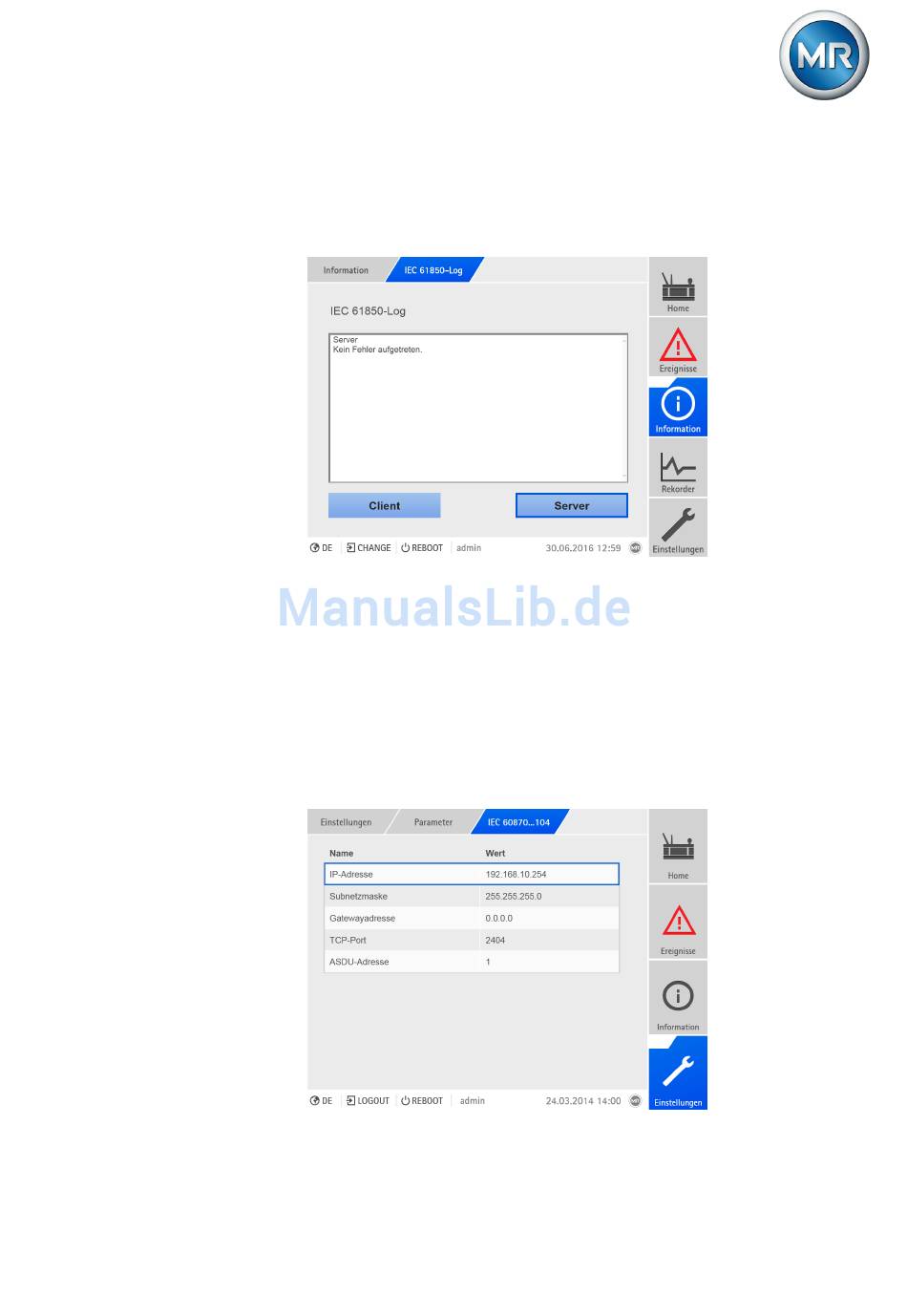

Abbildung 79: IEC 61850 log anzeigen
Um das IEC 61850 log aufzurufen, gehen Sie wie folgt vor:
1. Den Menüpunkt Information > IEC 61850 log auswählen.
2. Optional: Die Schaltfläche Server oder Client auswählen, um die Anzeige
zu wechseln.
Wenn Sie das Leitsystemprotokoll IEC 60870-5-104 verwenden möchten,
müssen Sie die nachfolgenden Parameter einstellen.
Abbildung 80: Parameter für IEC60870-5-104 einstellen
5252433/01 DE
® ®
ECOTAP VPD CONTROL PRO 127
