6 Montage
Maschinenfabrik Reinhausen GmbH 2018
3. Wenn Gerät mit Baugruppe SW3-3 oder MC2-2 ausgerüstet ist: Stecker in
den zugehörigen Steckplatz „24V DC" einstecken und verschrauben.

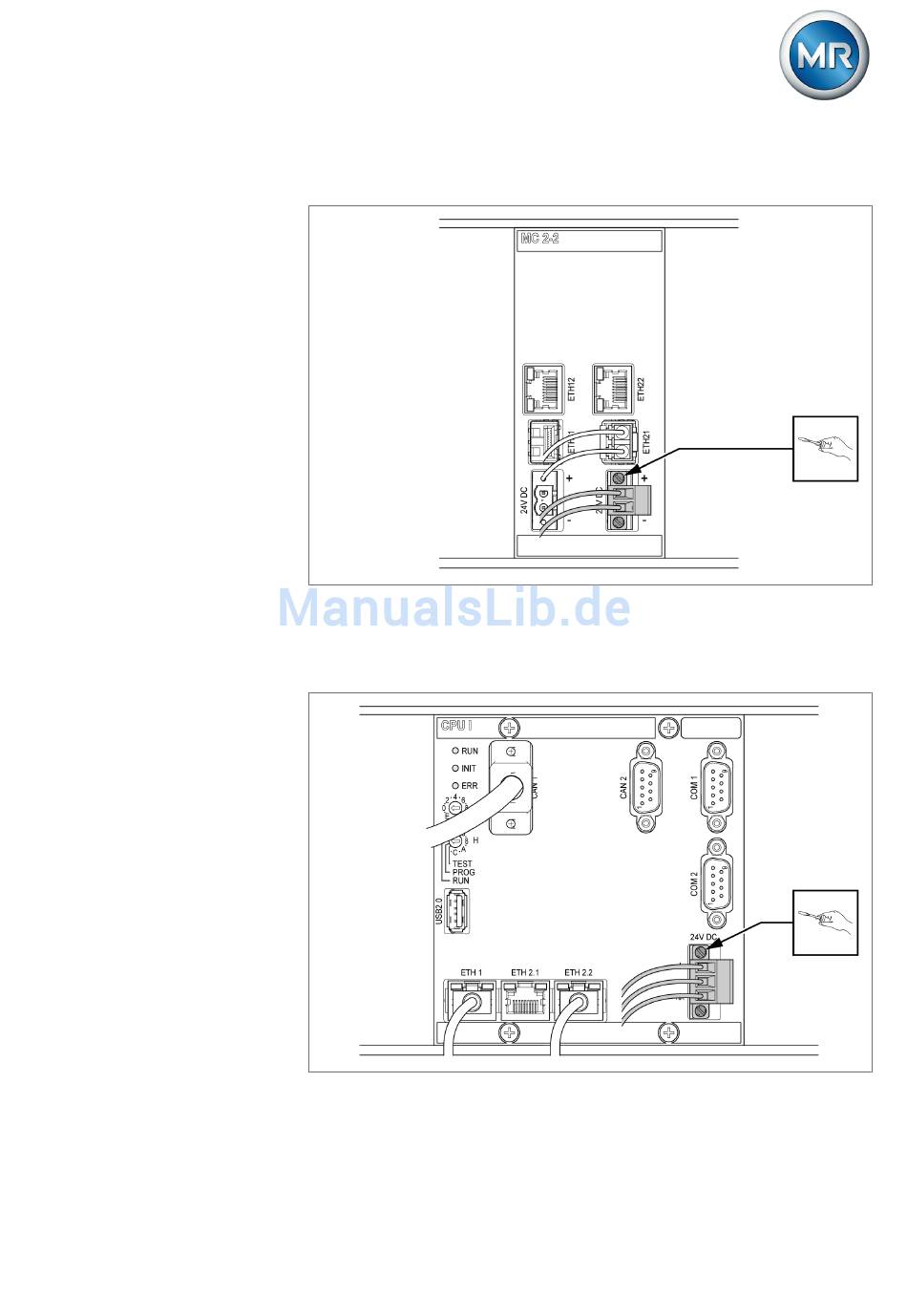

Abbildung 23: Stecker 24V DC befestigen
4. Verbindungskabel zum Anschluss an ECOTAP VPD MD&C an den An-
schluss COM 2 der Baugruppe CPU anschließen.
5. Stecker „24V DC" der Baugruppe CPU einstecken und verschrauben.
Abbildung 24: Stecker 24V DC befestigen
