8.11.7.3 IEC 60870-5-104-Datenpunkte konfigurieren
Spalte Beschreibung
Active Sie können mittels Kontrollkästchen auswählen, ob der
Datenpunkt über das Leitsystemprotokoll übertragen wer-
den soll oder nicht.
IOA Adresse des Datenpunkts.
Name Bezeichnung des Datenpunkts.
Type Typ des Datenpunkts.
Group Gruppe oder Gruppen des Datenpunkts. Sie müssen die
Gruppenzugehörigkeit als Binärcode (5 bit) eingeben. Es
sind maximal 5 Gruppen möglich. Beispiel:
▪ 00000: keiner Gruppe zugehörig
▪ 00001: Gruppe 1
▪ 01000: Gruppe 4
▪ 01001: Gruppe1 und Gruppe 4
INTG Der Wert gibt an, ob der Datenpunkt bei einer Generalab-
frage enthalten sein soll (1) oder nicht (0).
® ®
144 ECOTAP VPD CONTROL PRO

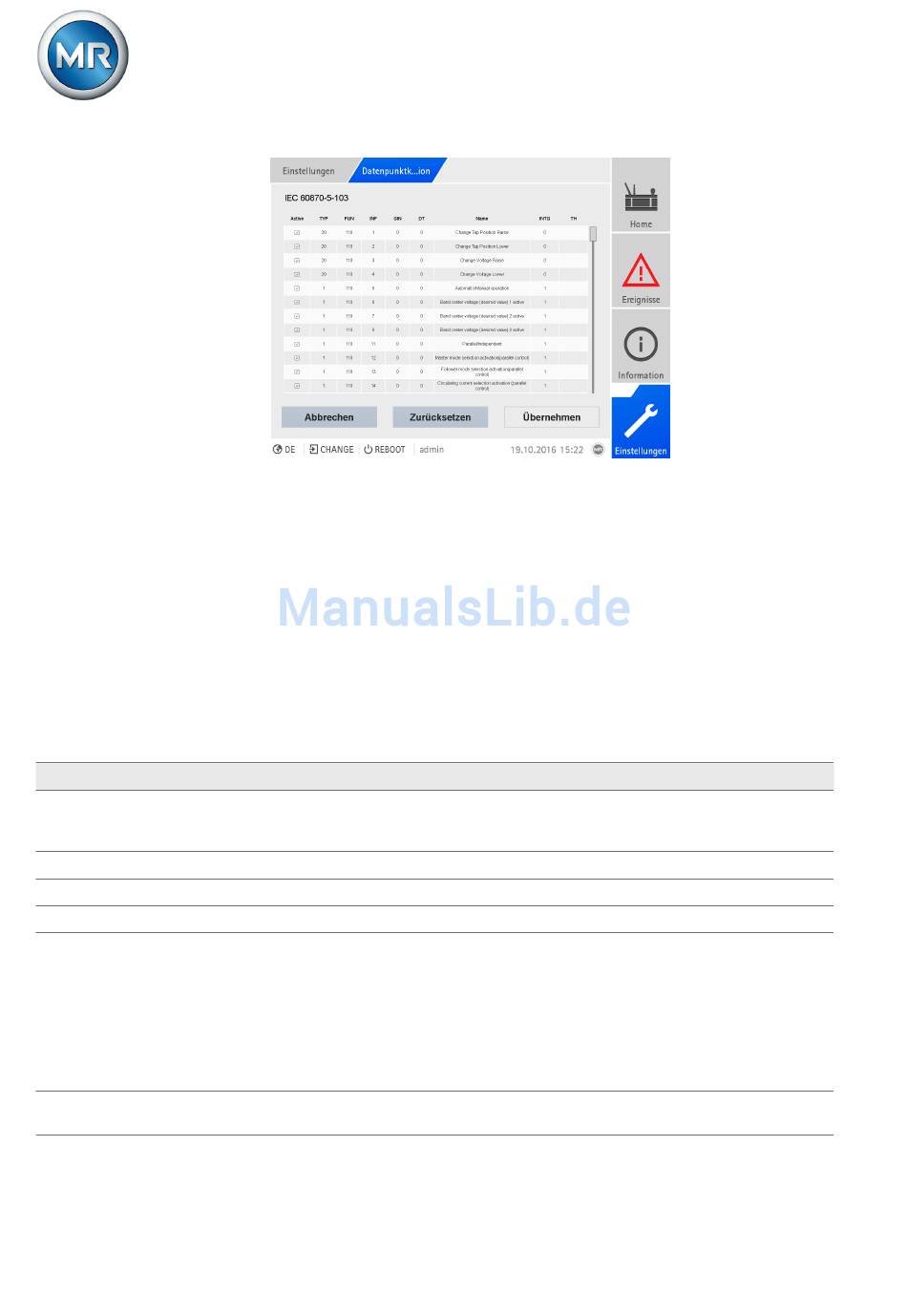

Abbildung 89: IEC 60870-5-103-Datenpunkte konfigurieren
Um die Datenpunkte zu konfigurieren, gehen Sie wie folgt vor:
1. Den Menüpunkt Einstellungen > Datenpunktkonfiguration auswählen.
2. Die Datenpunkte wie gewünscht anpassen.
3. Die Schaltfläche Übernehmen auswählen, um die geänderte Datenpunkt-
liste zu übernehmen.
4. Das Gerät neustarten, damit die geänderte Datenpunktliste aktiv wird.
Für das Leitsystemprotokoll IEC 60870-5-104 können Sie folgende Daten-
punkteigenschaften anpassen:
5252433/01 DE
Änderbar Einstellbereich
Ja Aktiv/inaktiv
Ja 1...16777215
Nein -
Nein -
Ja 00000...11111
Ja 0, 1
