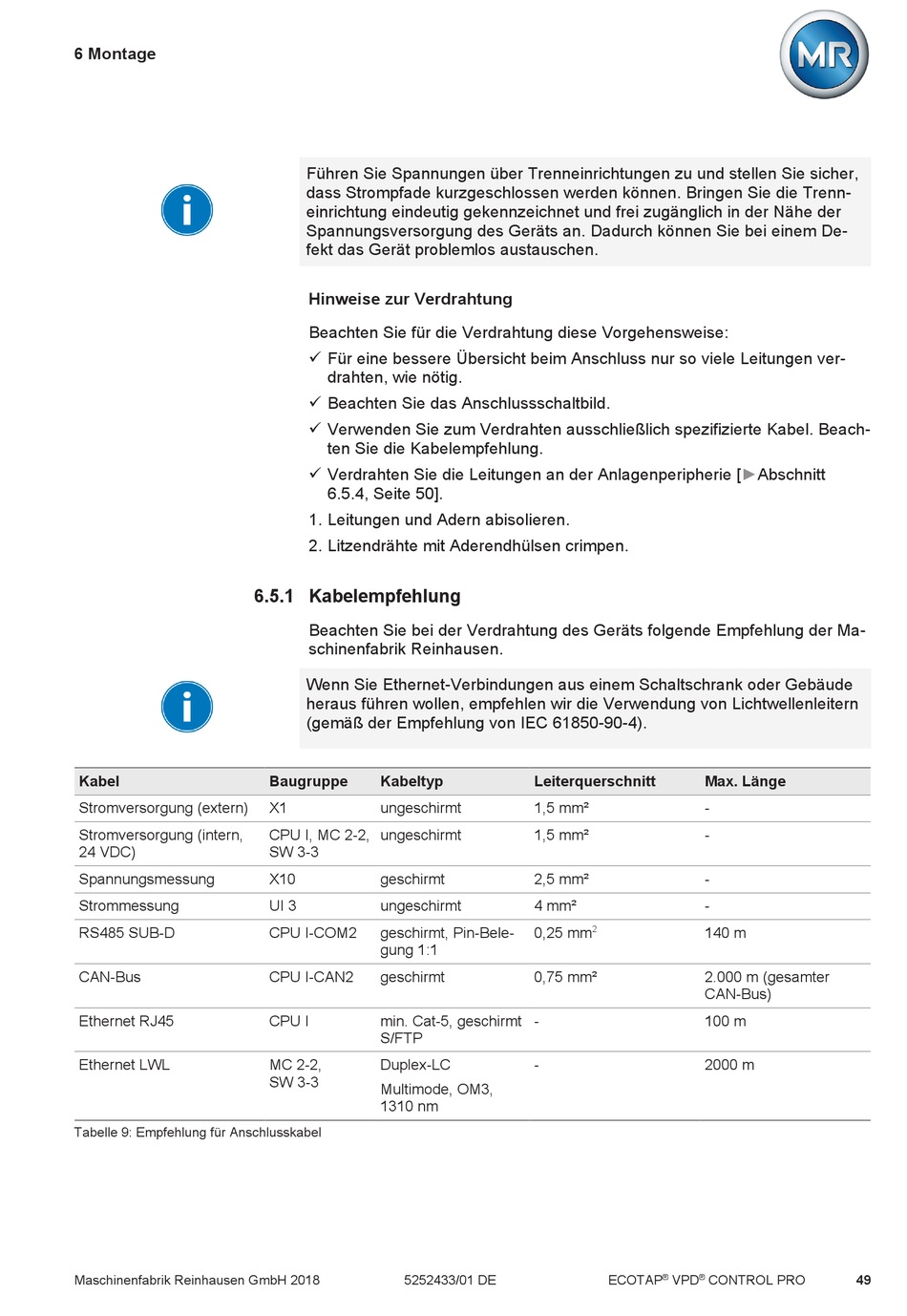

Kabelempfehlung - MR ECOTAP VPD CONTROL PRO Betriebsanleitung

6 Montage
Kabel
Stromversorgung (extern)
Stromversorgung (intern,
24 VDC)
Spannungsmessung
Strommessung
RS485 SUB-D
CAN-Bus
Ethernet RJ45
Ethernet LWL
Tabelle 9: Empfehlung für Anschlusskabel
Maschinenfabrik Reinhausen GmbH 2018
Führen Sie Spannungen über Trenneinrichtungen zu und stellen Sie sicher,
dass Strompfade kurzgeschlossen werden können. Bringen Sie die Trenn-
einrichtung eindeutig gekennzeichnet und frei zugänglich in der Nähe der
Spannungsversorgung des Geräts an. Dadurch können Sie bei einem De-
fekt das Gerät problemlos austauschen.
Hinweise zur Verdrahtung
Beachten Sie für die Verdrahtung diese Vorgehensweise:
ü Für eine bessere Übersicht beim Anschluss nur so viele Leitungen ver-
drahten, wie nötig.
ü Beachten Sie das Anschlussschaltbild.
ü Verwenden Sie zum Verdrahten ausschließlich spezifizierte Kabel. Beach-
ten Sie die Kabelempfehlung.
ü Verdrahten Sie die Leitungen an der Anlagenperipherie [►Abschnitt
6.5.4, Seite 50].
1. Leitungen und Adern abisolieren.
2. Litzendrähte mit Aderendhülsen crimpen.

6.5.1 Kabelempfehlung

Beachten Sie bei der Verdrahtung des Geräts folgende Empfehlung der Ma-
schinenfabrik Reinhausen.
Wenn Sie Ethernet-Verbindungen aus einem Schaltschrank oder Gebäude
heraus führen wollen, empfehlen wir die Verwendung von Lichtwellenleitern
(gemäß der Empfehlung von IEC 61850-90-4).
Baugruppe Kabeltyp
X1 ungeschirmt
CPU I, MC 2-2, ungeschirmt
SW 3-3
X10 geschirmt
UI 3 ungeschirmt
CPU I-COM2 geschirmt, Pin-Bele-
gung 1:1
CPU I-CAN2 geschirmt
CPU I min. Cat-5, geschirmt
S/FTP
MC 2-2, Duplex-LC
SW 3-3
Multimode, OM3,
1310 nm
5252433/01 DE
Leiterquerschnitt Max. Länge
1,5 mm² -
1,5 mm² -
2,5 mm² -
4 mm² -
2
0,25 mm 140 m
0,75 mm² 2.000 m (gesamter
CAN-Bus)
- 100 m
- 2000 m
® ®
ECOTAP VPD CONTROL PRO 49
