4 Produktbeschreibung

4.5.5.7 Medienkonverter mit Managed Switch

Maschinenfabrik Reinhausen GmbH 2020

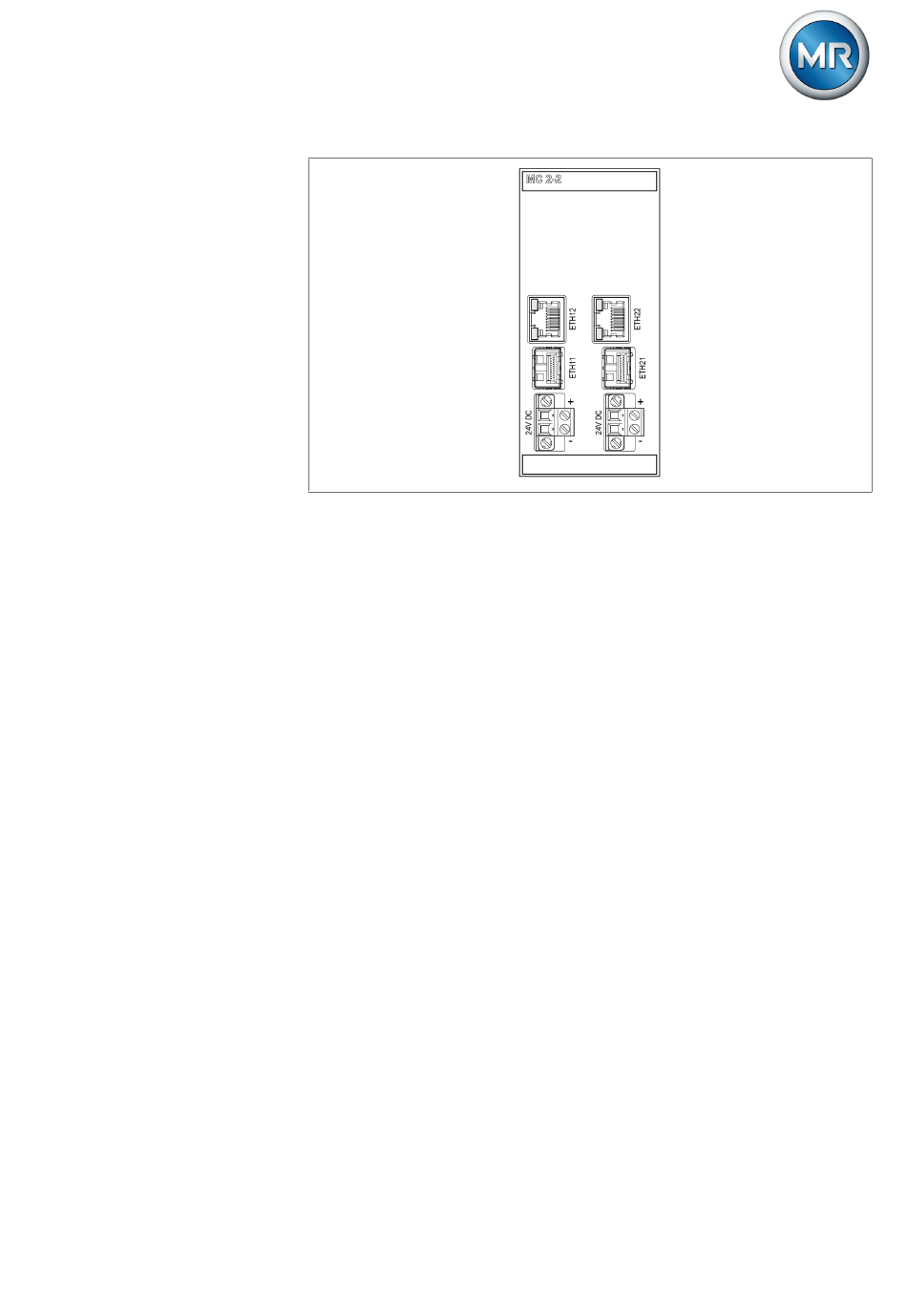

Abbildung 18: Baugruppe MC 2-2
Die Baugruppe SW 3-3 ist ein Medienkonverter mit Managed Switch. Sie
vereint 2 unabhängige Funktionen und stellt Ihnen folgende Schnittstellen
zur Verfügung:
▪ Medienkonverter konvertiert einen elektrischen Anschluss (RJ45) auf
einen Lichtwellenleiter-Anschluss
– RJ45 (ETH12)
– Duplex-LC (SFP-Modul) (ETH11)
▪ Managed Switch mit Redundanzfunktion (PRP oder RSTP)
– 2x RJ45 (ETH23, ETH24), geräteinterner Anschluss
– 2x Duplex-LC (SFP-Modul) (ETH21, ETH22), Redundanzanschluss
Es stehen Ihnen gemäß Bestellung folgende Redundanzfunktionen zur Ver-
fügung:
▪ PRP (Standardeinstellung)
▪ RSTP
4077638/08 DE
®
TAPCON
39
