4 Produktbeschreibung
1 Taste ohne Funktion, wenn die Umschaltung von LOCAL/REMOTE über einen digitalen Eingang erfolgt.
2 Nur im Handbetrieb möglich.
Maschinenfabrik Reinhausen GmbH 2021

4.5 Aufbau

4.5.1 Display, Bedienelemente und Frontschnittstelle

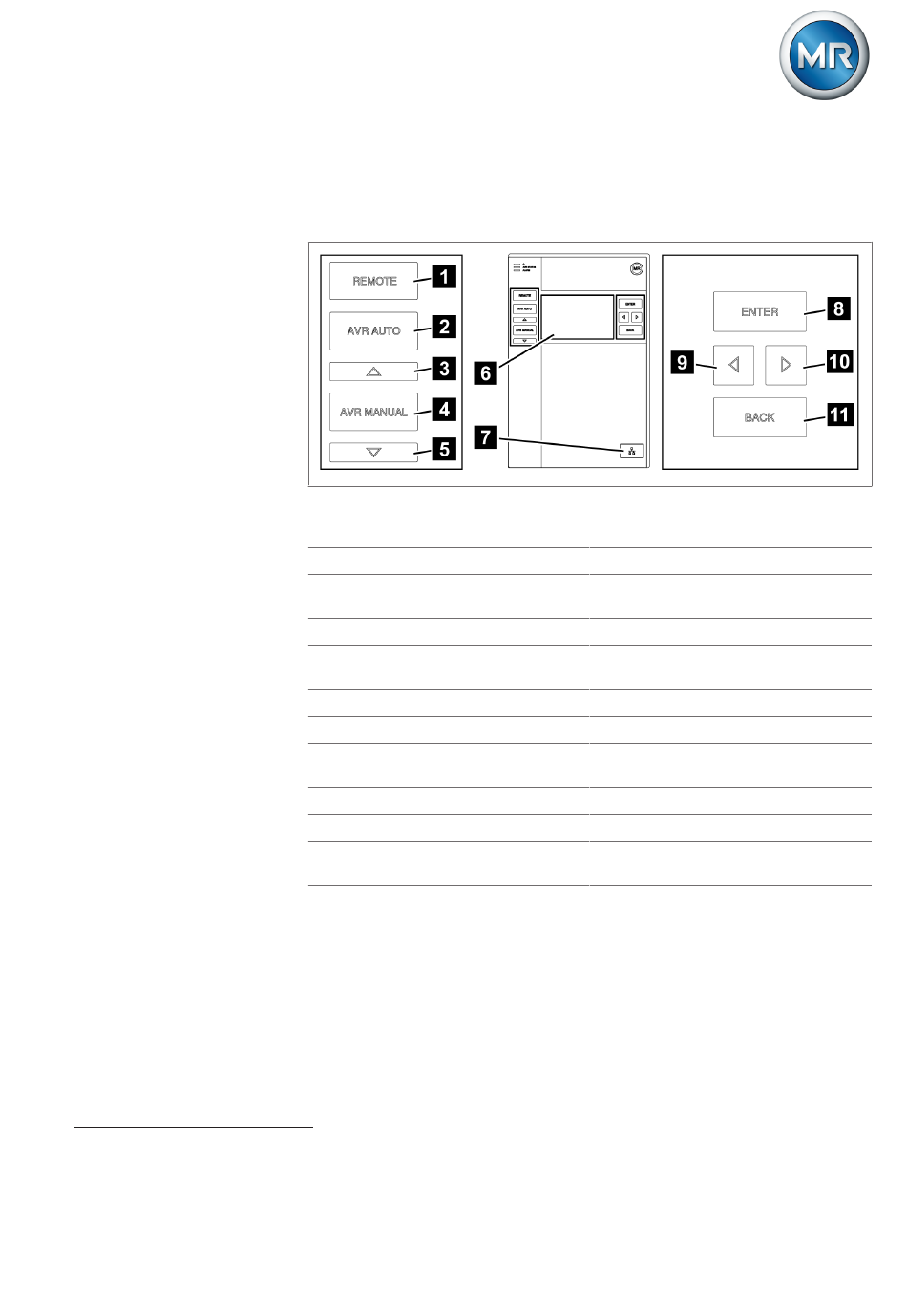

Abbildung 3: Spannungsregler
1 Taste REMOTE
2 Taste AUTO
3 Taste HÖHER
4 Taste MANUAL
5 Taste TIEFER
6 Display
7 Frontschnittstelle
8 Taste ENTER
9 CURSOR links
10 CURSOR rechts
11 Taste BACK
7817441/03 DE
1
Betriebsart REMOTE aktivieren
Betriebsart AUTO aktivieren
2
Steuerbefehl an den Motorantrieb sen-
den, um die Spannung zu erhöhen.
Betriebsart MANUAL aktivieren
2
Steuerbefehl an den Motorantrieb sen-
den, um die Spannung zu verringern.
-
Ethernet-Schnittstelle RJ45
Auswahl bestätigen/veränderte Parame-
ter speichern
Navigation im Menü nach links
Navigation im Menü nach rechts
Aktuelles Menü verlassen. In vorherige
Menüebene gelangen
®
TAPCON 230 Basic 23
