Soluzione dei problemi

Errori e allarmi generali

Errori e allarmi indicano condizioni dell'inverter/applicazione insolite
Un allarme non disattiva necessariamente l'inverter, ma viene visualizzato un messaggio sul tastie-
rino (ossia, un codice di allarme lampeggiante) ed è possibile generare un'uscita di allarme sulle
uscite multifunzione (H2-01 e H2-02), se programmato. L'allarme scompare automaticamente se la
relativa condizione non si ripresenta più.
Un errore disattiva immediatamente l'uscita dell'inverter, un messaggio viene visualizzato sul tastie-
rino e l'uscita di errore viene commutata. È necessario ripristinare l'errore manualmente una volta
rimossi la causa e il segnale RUN.

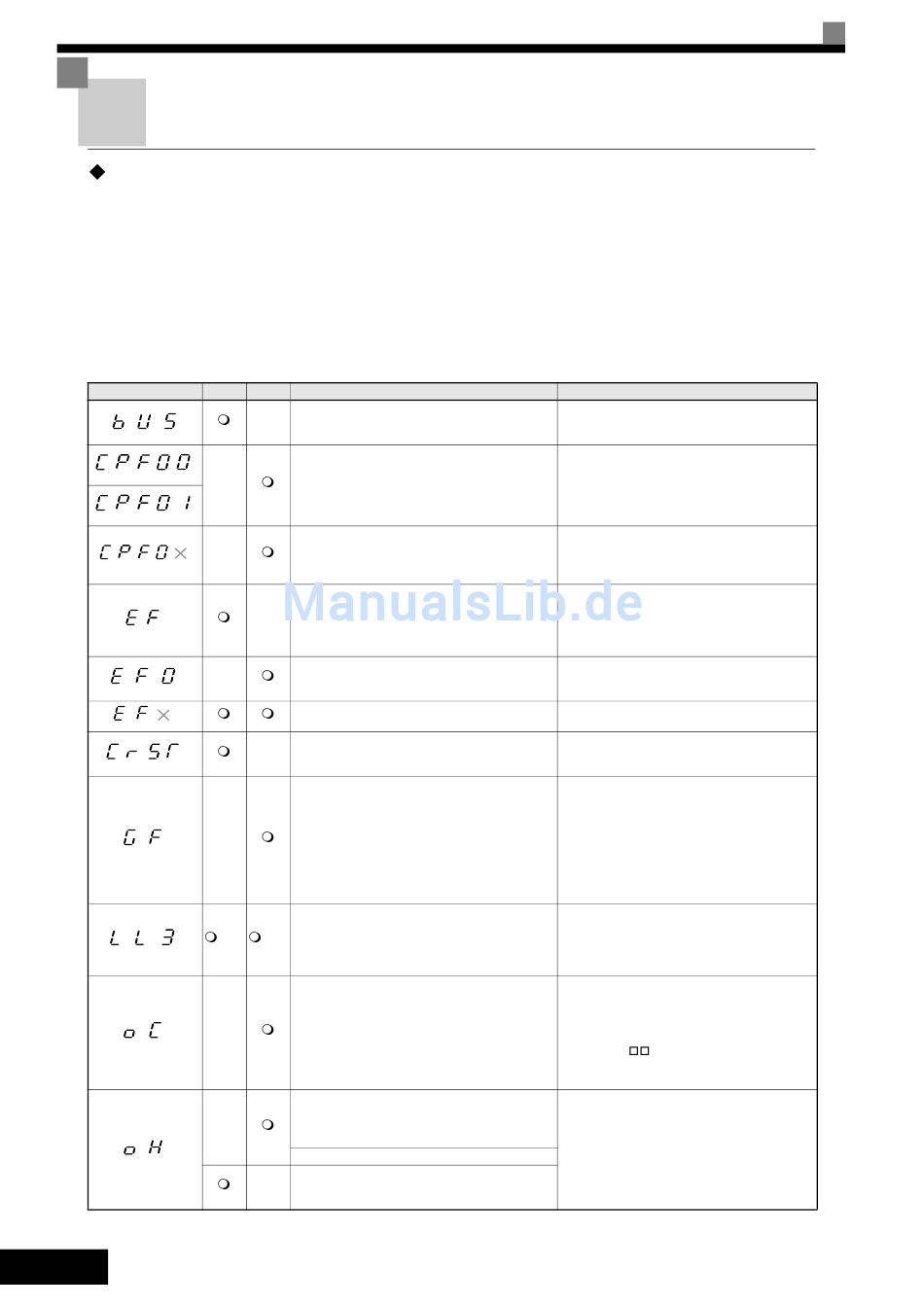

Nella tabella seguente viene riportato un elenco di errori e allarmi con le relative contromisure.
Display
IT-21
Allarme Errore
Allarme comunicazione scheda opzionale
Una volta stabilita la prima comunicazione, si
è perso il collegamento.
Errore di comunicazione console di programma-
zione 1/2
• Errore di comunicazione tra la console di pro-
grammazione e l'inverter
• Errore RAM esterna CPU
Errore CPF02, CPF03, CPF04
• Errore circuito blocco delle basi
• Errore nella memoria EEPROM
• Errore convertitore A/D interno CPU
Comandi di marcia avanti/indietro immessi con-
temporaneamente
Entrambi i comandi avanti ed indietro sono stati
immessi contemporaneamente per 500 ms o più.
Questo allarme arresta il motore.
Errore esterno, ingresso da scheda comunica-
zioni opzionale
Errore esterno su terminale Sx (x indica i termi-
nali da S3 a S7)
Rilevato dopo un errore, quando viene immesso
un comando RESET mentre è ancora attivo il
comando RUN.
Errore di terra
La corrente di massa all'uscita dell'inverter
supera del 50% la corrente d'uscita nominale
dell'inverter e L8-09=1 (attivato).
Perdita di carico
È stata rilevata una perdita del carico del motore
sulla base delle impostazioni dei parametri da
L6-01 a L6-03.
Sovracorrente
La corrente in uscita dell'inverter supera il livello
di rilevamento di sovracorrente.
Surriscaldamento dissipatore di calore
L8-03 = 0,1 o 2 e la temperatura della ventola di
raffreddamento dell'inverter supera il valore
impostato in L8-02.
La ventola di raffreddamento dell'inverter è ferma
L8-03 = 3 o 4 e la temperatura della ventola di
raffreddamento dell'inverter supera il valore
impostato in L8-02.
Significato
Verificare i collegamenti e tutte le configurazioni
software lato utente.
• Scollegare la console di programmazione
• Riavviare l'inverter.
• Sostituire l'inverter.
• Eseguire un'inizializzazione con i valori pre-
• Riavviare l'inverter.
• Sostituire l'inverter.
Verificare la sequenza logica esterna in modo
che venga attivato un solo ingresso alla volta.
• Verificare se vi è la condizione di errore esterno.
• Verificare i parametri.
• Verificare i segnali di comunicazione
Eliminare la causa della condizione di errore
esterno.
Disabilitare il segnale RUN e resettare l'errore.
• Togliere il motore e far funzionare l'inverter
• Controllare il motore per un cortocircuito da
• Controllare la corrente in uscita con un misu-
• Verificare la sequenza di controllo per
• Assicurarsi che le impostazioni in L6-02
• Controllare il sistema meccanico (collega-
• Togliere il motore e far funzionare l'inverter
• Controllare il motore per un corto circuito da
• Verificare i tempi di accelerazione/decelera-
• Controllare l'inverter per un corto circuito da
• Controllare eventuali accumuli di sporcizia
• Ridurre la temperatura ambiente vicino
• Sostituire le ventole di raffreddamento.
Azioni correttive
e, quindi, ricollegarla.
definiti di fabbrica.
senza motore.
fase a massa.
ratore di corrente per verificare la lettura del
DCCT.
i segnali dei contattori del motore errati.
e L6-03 siano appropriate.
mento meccanico del carico, ad esempio la
cinghia).
senza motore.
fase a fase.
zione (C1- ).
fase a fase in uscita.
sui ventilatori o sul dissipatore.
all'azionamento.
