Avant le démarrage
Vérifiez soigneusement les points suivants avant la mise sous tension.
•
Vérifiez que l'alimentation correspond aux caractéristiques techniques du variateur.
•
Vérifiez que les câbles d'alimentation sont correctement raccordés aux bornes appropriées
(L1, L2, L3).
•
Vérifiez que les câbles de moteur sont correctement raccordés aux bornes appropriées, côté
variateur (U, V, W) et côté moteur.
•
Vérifiez que l'unité de freinage / la résistance de freinage sont connectées correctement.
•
Vérifiez que la borne du circuit de contrôle et l'appareil de contrôle sont câblés correctement.
•
Mettez toutes les bornes du circuit de contrôle du variateur sur OFF.
•
Lorsque vous utilisez une carte PG, assurez-vous qu'elle est câblée correctement.

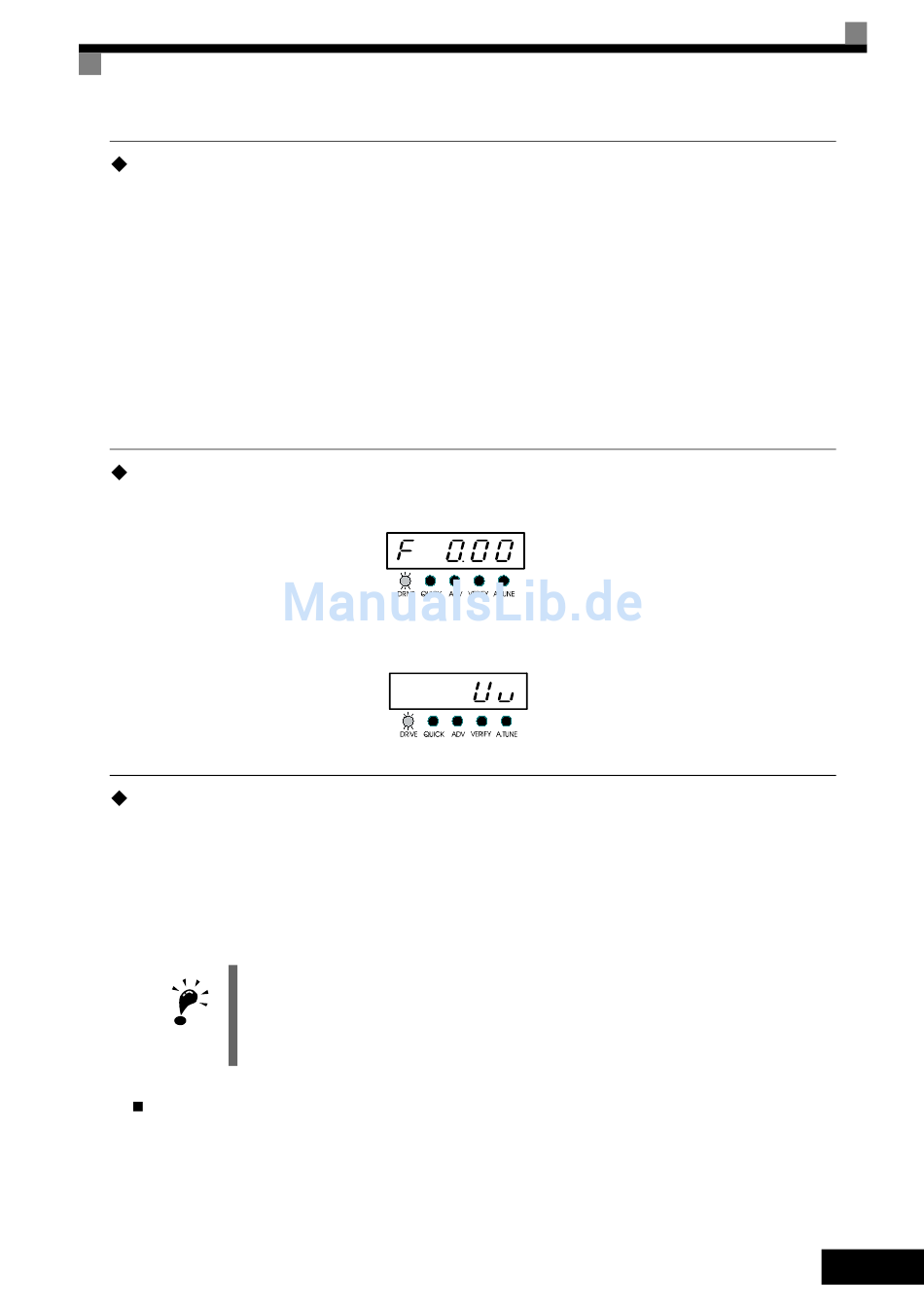

Écran après le démarrage
Après un démarrage normal, sans problème, l'écran de la console affiche les messages suivants
Affichage en cas de
fonctionnement normal
Si une erreur s'est produite ou si une alarme est active, un message d'erreur ou d'alarme apparaît.
Dans ce cas, consultez la
Affichage en cas de
fonctionnement
défectueux
Autoréglage pour résistance de ligne-à-ligne
Vous pouvez utiliser l'autoréglage pour améliorer les performances lorsque des câbles de moteur
très longs sont employés ou lorsque le moteur et le variateur n'ont pas la même puissance nominale.
Pour effectuer l'autoréglage, configurez T1-02 (alimentation nominale du moteur) et T1-04 (courant
nominal du moteur), puis appuyez sur la touche RUN de la console numérique. Le variateur
alimentera le moteur sans rotation pendant environ 20 secondes et la résistance ligne-à-ligne
(enroulements du stator et résistance du câble) sera mesurée automatiquement.
1. Le courant alimentera le moteur lors pendant l'autoréglage, mais le moteur ne tournera pas. Ne touchez
pas le moteur tant que l'autoréglage n'est pas terminé.
2. Assurez-vous que tous les contacteurs de moteur sont fermés avant le démarrage de l'autoréglage.
IMPORTER
3. Pour annuler l'autoréglage, appuyez sur la touche STOP de la console numérique.
Autres alarmes et erreurs pendant l'autoréglage
Pour une vue d'ensemble des alarmes ou erreurs d'autoréglage possibles et des actions
correctives, reportez-vous à la
page 21, Dépannage.
page 23, Erreurs d'autoréglage.
Le moniteur de référence de
fréquence est affiché dans la section
d'affichage des données.
Un message d'erreur ou d'alarme
s'affiche sur l'écran.
L'exemple affiche une alarme de
basse tension.
FR-16
