Funzionamento tastierino

Display della console di programmazione (opzionale)

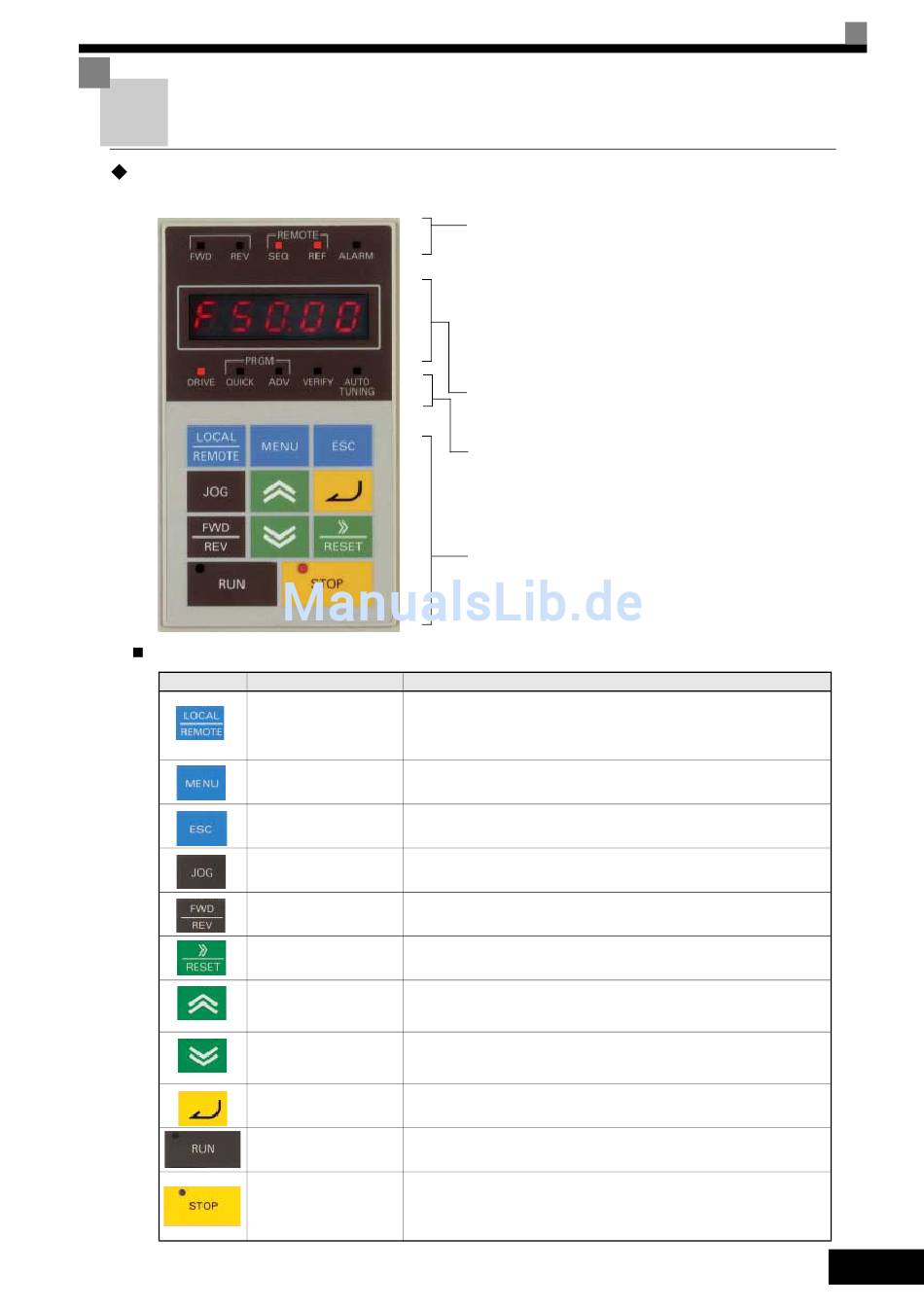

Di seguito vengono elencati i nomi dei tasti e le relative funzioni della console di programmazione.
Tasti della console di programmazione
Tasto
Tasto LOCAL/REMOTE
Tasto MENU
Tasto ESC
Tasto JOG
Tasto FWD/REV
Tasto Shift/RESET
Tasto di incremento
Tasto di decremento
Tasto ENTER
Tasto RUN
Tasto STOP
Descrizione
Consente di attivare alternativamente la modalità di funzionamento
dalla console di programmazione (LOCAL) e le impostazioni in
b1-01 e b1-02 (REMOTE). Questo tasto può essere attivato o disat-
tivato impostando il parametro o2-01.
Consente di selezionare le modalità.
Ripristina lo stato precedente all'uso del tasto ENTER.
Attiva la funzione di jog quando l'inverter viene azionato dalla con-
sole di programmazione.
Consente di selezionare la direzione di rotazione del motore quando
l'inverter viene azionato dalla console di programmazione.
Imposta la cifra attiva durante la programmazione dei parametri
utente.
Consente di selezionare i valori dei parametri utente e incrementa le
impostazioni dei parametri stessi.
Utilizzato per passare alla voce o ai dati successivi.
Consente di selezionare i valori dei parametri utente e diminuisce le
impostazioni dei parametri stessi.
Utilizzato per passare alla voce o ai dati precedenti.
Permette di accedere ai menu e ai parametri e conferma le imposta-
zioni dei parametri.
Attiva il funzionamento quando l'inverter viene azionato dalla con-
sole di programmazione (modalità LOCAL).
Arresta il funzionamento dell'inverter (modalità LOCAL e REMOTE).
Questo tasto può essere attivato o disattivato quando il funziona-
mento viene gestito da una sorgente diversa dalla console di pro-
grammazione impostando il parametro o2-02.
Spie delle modalità di funzionamento
FWD: si accende quando viene inserito un comando di marcia
avanti.
REV: si accende quando viene inserito un comando di marcia
indietro.
SEQ: si accende quando viene attivato il comando di marcia dal
terminale del circuito di controllo.
REF: si accende quando viene attivata la frequenza di
riferimento dai terminali del circuito di controllo A1 e A2
ALARM: si accende quando si verifica un errore o viene attivato un
allarme.
Visualizzazione dati
Visualizza i dati di monitoraggio, i valori dei parametri e le imposta-
zioni.
Display di modalità
DRIVE: si accende in modalità di funzionamento
QUICK: si accende in modalità di programmazione rapida
ADV: si accende in modalità di programmazione avanzata
VERIFY: si accende in modalità di verifica
A. TUNE: si accende in modalità di autotuning.
Tasti
Utilizzati per l'impostazione dei parametri utente, il monitorag-
gio, la marcia a impulsi e l'autotuning.
Funzione
