NPN/PNP-Auswahl
Die Eingangsklemmenlogik kann zwischen NPN-Betriebsart (0 V Bezugspunkt) und PNP-Betriebsart
(+24 V Bezugspunkt) durch Setzen des Jumpers CN5 umgeschaltet werden. Eine externe
Spannungsversorgung wird ebenfalls unterstützt, wodurch mehr Auswahl bei den Signaleingangsmetho-
den geboten wird.

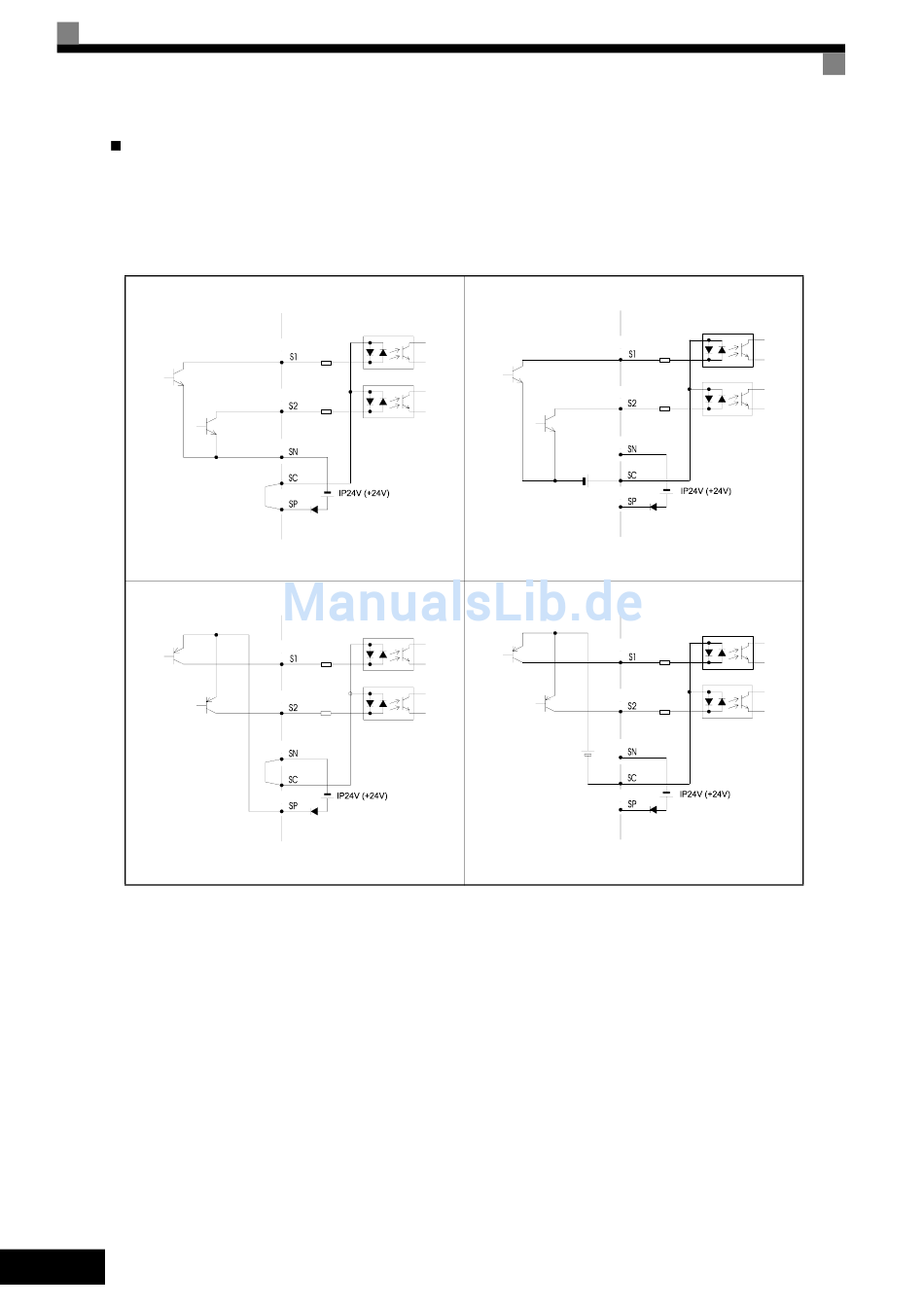

Tabelle 3 NPN/PNP-Modus und Eingangssignale
Externe Spannungsversorgung – NPN-Modus
Interne Spannungsversorgung – NPN-Modus
Extern, 24 V DC
Interne Spannungsversorgung – PNP-Modus
Externe Spannungsversorgung – PNP-Modus
Extern, 24 V DC
DE-11
