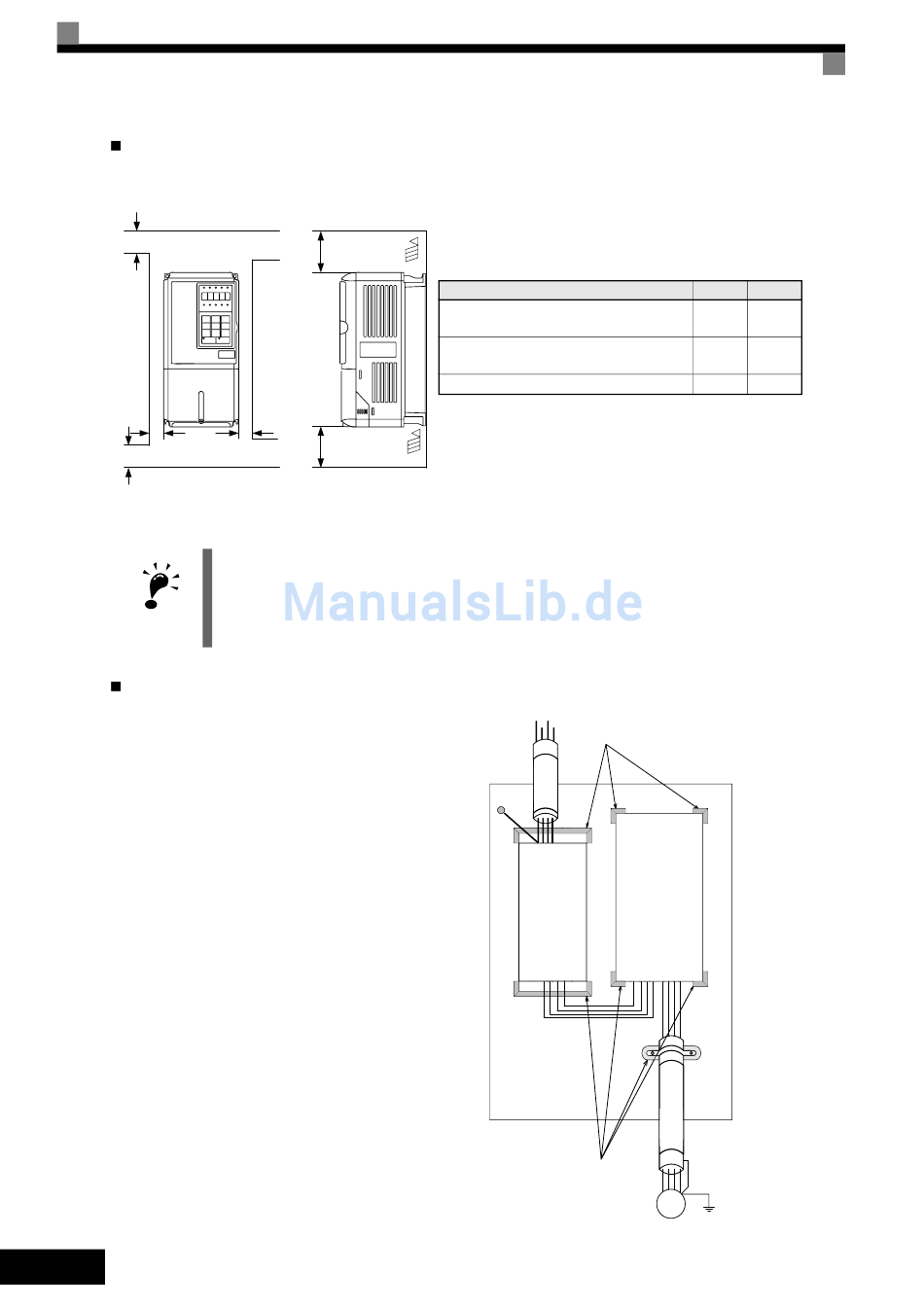

Orientação da instalação
Instale o variador de forma vertical por forma a não reduzir o efeito de refrescamento. Quando instalar
o variador, deixe sempre o espaço de instalação seguinte para permitir a dissipação do calor normalmente.
A
30 mm mín.
50 mm mín.
Espaço horizontal
IMPORTANTE
Instalação de variadores e filtros EMC
Para uma instalação de acordo com as nor-
mas EMC considere os pontos seguintes:
•
Utilize um filtro de linha.
•
Utilize cabos de motor blindados.
•
Monte o variador e o filtro numa placa
condutora ligada à terra.
•
Remova resíduos de tinta ou poeira
antes de montar as peças por ordem
para obter a menor impedância da liga-
ção à terra possível.
Fig 3 Instalação de filtro EMC
PT-7
B
30 mm mín. 120 mm mín.
Espaço vertical
Fig 2 Local de instalação
1. É necessário o mesmo espaço horizontal e verticalmente para os variadores IP00, IP20 e NEMA 1
2. Remova sempre a tampa de protecção superior após instalar um variador com saída de 18,5 kW
ou inferior num painel.
Deixe sempre espaço suficiente para os pernos com olhal suspensos e para as linhas do circuito
principal quando instalar um variador com uma saída de 22 kW ou mais num painel.
Ar
Variador da classe de 200 V, 0,55 a 90 kW
Variador da classe de 400 V 0,55 a 132 kW
Variador da classe de 200 V, 110 kW
Variador da classe de 400 V 160 a 220 kW
Variador da classe de 400 V 300 kW
Ar
PE L2
L1 L3
PE
Linha
Filtro
Carga
Comprimento do cabo
o mais curto possível
Placa de metal
ligada à terra
Terra de protecção
Remover a tinta existente!
A
50 mm 120 mm
120 mm 120 mm
300 mm 300 mm
Terra de protecção
Remover a tinta existente!
Variador
L2 V
GND L1 GND
L3 U W
Cabo do motor
protegido
M
~3
B
