Stesura dei cavi
Misure contro interferenze portate dalla linea:
Il filtro di linea e l'inverter di frequenza devono essere montati sulla stessa piastra di metallo. Montare
i due componenti il più possibile vicini l'uno all'altro mantenendo ogni cavo il più corto possibile.
Utilizzare un cavo di alimentazione con una buona schermatura di messa a terra. Per cavi motore
di lunghezza non superiore a 50 metri, utilizzare cavi schermati. Disporre tutti i punti di messa
a terra in modo tale da massimizzare l'area all'estremità del conduttore a contatto con il terminale
di messa a terra (ad esempio, una piastra di metallo).
Cavo schermato:
•
Utilizzare un cavo con schermatura intrecciata.
•
Mettere a terra l'area massima consentita della schermatura. È consigliabile mettere a terra
la schermatura collegando il cavo alla piastra di terra con fermi in metallo (vedere la figura
seguente).
Le superfici di terra devono essere in metallo non isolato altamente conduttivo. Rimuovere eventuali
strati di vernice o colore.
– Mettere a terra le schermature del cavo su entrambe le estremità.
– Mettere a terra il motore della macchina.
IT-5

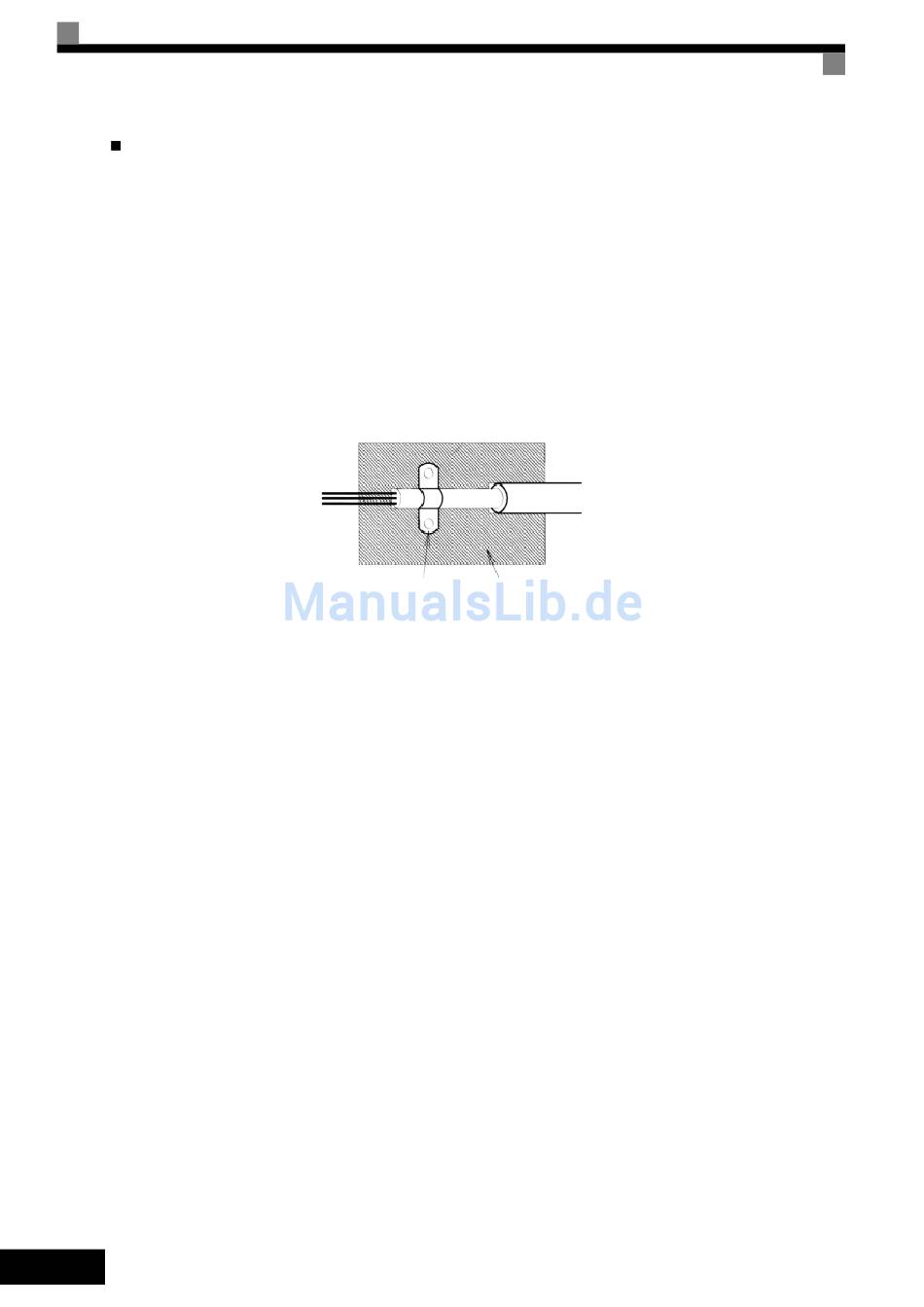

Figura 1 Collegamento a terra della schermatura del cavo con fermi in metallo
Piastra di messa
Fermo di messa
a terra
a terra
