È possibile utilizzare un contattore magnetico o un altro dispositivo di commutazione
sull'ingresso dell'inverter. L'inverter non deve essere acceso per più di una volta all'ora.
•
Le fasi di ingresso (R/S/T) possono essere collegate in qualsiasi sequenza.
•
Se si collega l'inverter ad un trasformatore ad alta capacità (600 kW o superiore) o si commuta
un condensatore di rifasatura, è possibile che una corrente di punta eccessiva passi attraverso
il circuito di ingresso provocando un guasto dell'inverter. Come contromisura, installare una
reattanza c.a. opzionale sull'ingresso dell'inverter o una reattanza c.c. sui terminali di
collegamento della reattanza c.c.
•
Utilizzare un assorbitore di sovracorrente o un diodo per i carichi induttivi situati nei pressi
dell'inverter. I carichi induttivi comprendono contattori magnetici, relé elettromagnetici, valvole
a solenoide, solenoidi e freni magnetici.
Cablaggio del lato di uscita del circuito principale
È necessario prendere in considerazione le seguenti precauzioni per il cablaggio del circuito di uscita.
•
Non collegare mai alcuna fonte di alimentazione ai terminali di uscita dell'inverter. In caso contrario,
l'inverter potrebbe danneggiarsi.
•
Evitare i cortocircuiti o la messa a terra dei terminali di uscita. In caso contrario, l'inverter
potrebbe danneggiarsi.
•
Non utilizzare condensatori di rifasatura. In caso contrario, l'inverter e i condensatori potrebbero
danneggiarsi.
•
Verificare la sequenza di comando per accertarsi che il contattore magnetico (MC) tra l'inverter
e il motore non sia attivato o disattivato durante il funzionamento dell'inverter. Se si attiva l'MC
durante il funzionamento dell'inverter, si avrà una corrente di spunta molto alta e verrà attivato
il meccanismo di protezione da sovracorrente all'interno dell'inverter.

Collegamento a terra

È necessario prendere in considerazione le seguenti precauzioni per il collegamento a terra.
•
Evitare che il cavo di terra venga condiviso con altri dispositivi come saldatrici o strumenti di
alimentazione.
•
Utilizzare sempre un cavo di terra conforme agli standard tecnici delle apparecchiature elettriche
e il più corto possibile.
La corrente di dispersione è causata dall'inverter, Pertanto, il potenziale sul terminale di terra
dell'inverter diventerà instabile se vi è troppa distanza tra l'elettrodo e il terminale di terra.
•
Quando si utilizza più di un inverter, è necessario evitare che il cavo di terra formi un circuito.
Precauzioni per il cablaggio dei circuiti di controllo
Prendere in considerazione le seguenti precauzioni per il cablaggio dei circuiti di controllo.
•
Separare il cablaggio dei circuiti di controllo dal cablaggio del circuito principale (terminale R/L1,
S/L2, T/L3, B1, B2, U/T1, V/T2, W/T3,
potenza.
•
Separare il cablaggio per i terminali dei circuiti di controllo MA, MB, MC, M1, M2, M3 e M4 (contatti
a relé) dal cablaggio degli altri terminali dei circuiti di controllo.
•
Se si utilizza un'alimentazione esterna opzionale, è necessario utilizzare un'alimentazione di
Classe 2 conforme allo standard UL.
•
Utilizzare cavi schermati a doppini intrecciati oppure cavi a doppini intrecciati per i circuiti di
controllo, in grado di prevenire errori di funzionamento.
•
Collegare la messa a terra per le schermature del cavo con un'area di contatto molto ampia.
•
Mettere a terra le schermature in corrispondenza di entrambe le estremità del cavo.
IT-13
OK

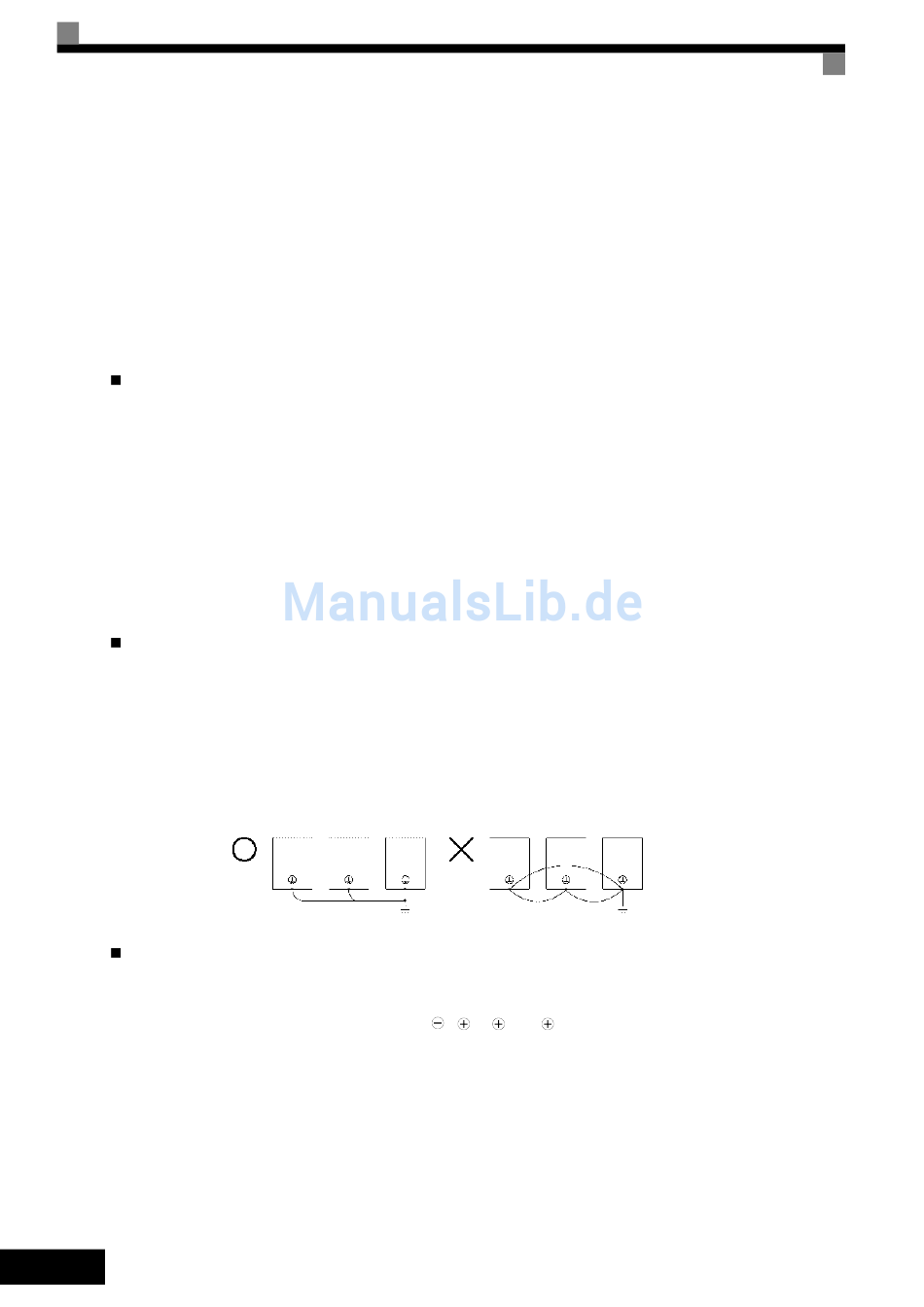

Figura 7 Cablaggio di terra
NA
, 1, 2, e 3, PO, NA) e dalle altre linee ad alta
