Отрицательная/положительная логика (выбор NPN/PNP)
С помощью перемычки CN5 для входов можно выбирать отрицательную (общий 0 В, NPN)
или положительную (общий +24 В, PNP) логику управления. Также имеется возможность
использования внешнего источника питания, что позволяет более гибко выбирать способы
подачи сигналов.
Внутренний источник питания –
Внутренний источник питания –
RU-11

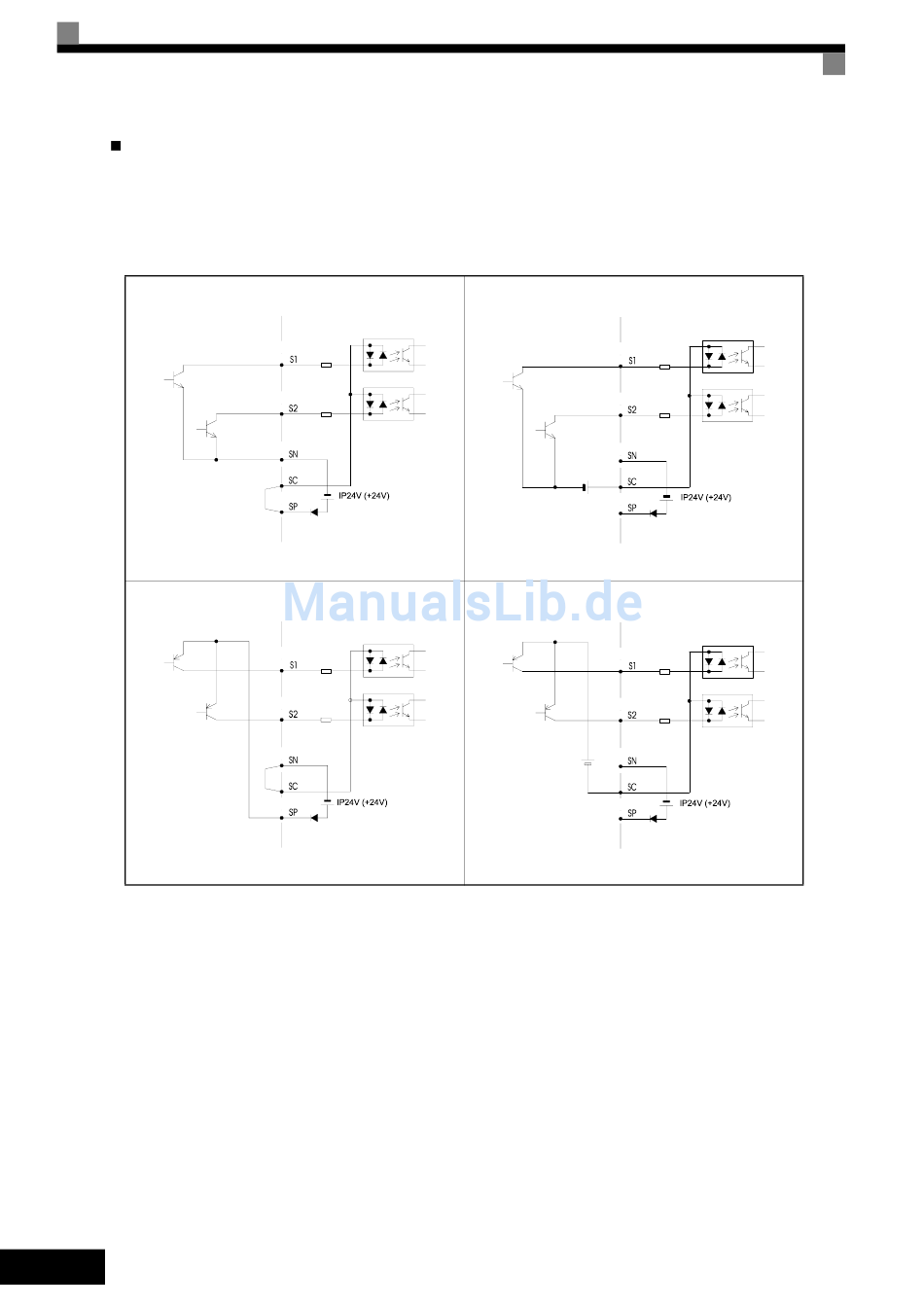

Таблица 3 Отрицательная/положительная логика и входные сигналы
Отрицательная логика (NPN)
Положительная логика (PNP)
Внешний источник питания -
Отрицательная логика (NPN)
Внешнее +24 В
Внешний источник питания -
Положительная логика (PNP)
Внешнее +24 В
