Omron VARISPEED E7 CIMR-E7Z Kurzanleitung Seite 152

Применяемый автоматический выключатель, срабатывающий по току утечки на землю,
•
должен обнаруживать любые токи утечки, чтобы обеспечить надежную защиту от токов
утечки на землю.
На входе инвертора допускается использовать электромагнитный контактор (пускатель) или
•
другое коммутационное устройство. Не следует включать инвертор чаще одного раза в час.
Фазы входного напряжения (R/S/T) можно подключать в любой последовательности.
•
В случае подключения инвертора к силовому трансформатору большой мощности
•
(600 кВт и выше), а также в случае включения фазокомпенсирующего конденсатора
поблизости от инвертора, через входную силовую цепь может протекать ток чрезвычайно
высокой амплитуды, который может вывести инвертор из строя. В качестве меры защиты
установите на входе инвертора дополнительный дроссель переменного тока или
подсоедините к соответствующим клеммам инвертора дроссель постоянного тока.
При наличии вблизи инвертора индуктивных нагрузок используйте устройство ограничения
•
перенапряжений или диод. Индуктивной нагрузкой являются электромагнитные пускатели,
электромагнитные реле, электромагнитные клапаны, электромагниты и электромагнитные
тормозные устройства.
Подключение выходных силовых цепей
При подключении
предосторожности.
Никогда не подавайте электропитание на выходные клеммы инвертора.
•
Это может привести к повреждению инвертора.
Никогда не замыкайте выходные клеммы между собой или на землю.
•
Это может привести к повреждению инвертора.
Не используйте фазокомпенсирующие конденсаторы.
•
Это может привести к выходу из строя инвертора и конденсаторов.
Проверьте логику управления и убедитесь в том, что электромагнитный контактор между
•
инвертором и двигателем НЕ ВКЛЮЧАЕТСЯ и НЕ ВЫКЛЮЧАЕТСЯ во время работы
инвертора. Включение электромагнитного контактора при работе инвертора приведет
к возникновению большого пускового тока, который может вызвать срабатывание защиты
инвертора от перегрузки по току.
Подключение цепи заземления
Для цепи заземления необходимо соблюдать следующие требования.
Проводник заземления не должен одновременно использоваться другими устройствами,
•
например, сварочными аппаратами или силовыми установками.
Проводник цепи заземления должен соответствовать техническим стандартам
•
на электрическое оборудование и иметь минимальную длину. Инвертор создает ток утечки.
Поэтому, если расстояние между точкой заземления и клеммой заземления инвертора
слишком велико, потенциал на клемме заземления инвертора будет нестабильным.
При использовании более одного инвертора провода заземления не должны образовывать
•
замкнутый контур.
RU-13
выходных силовых
OK

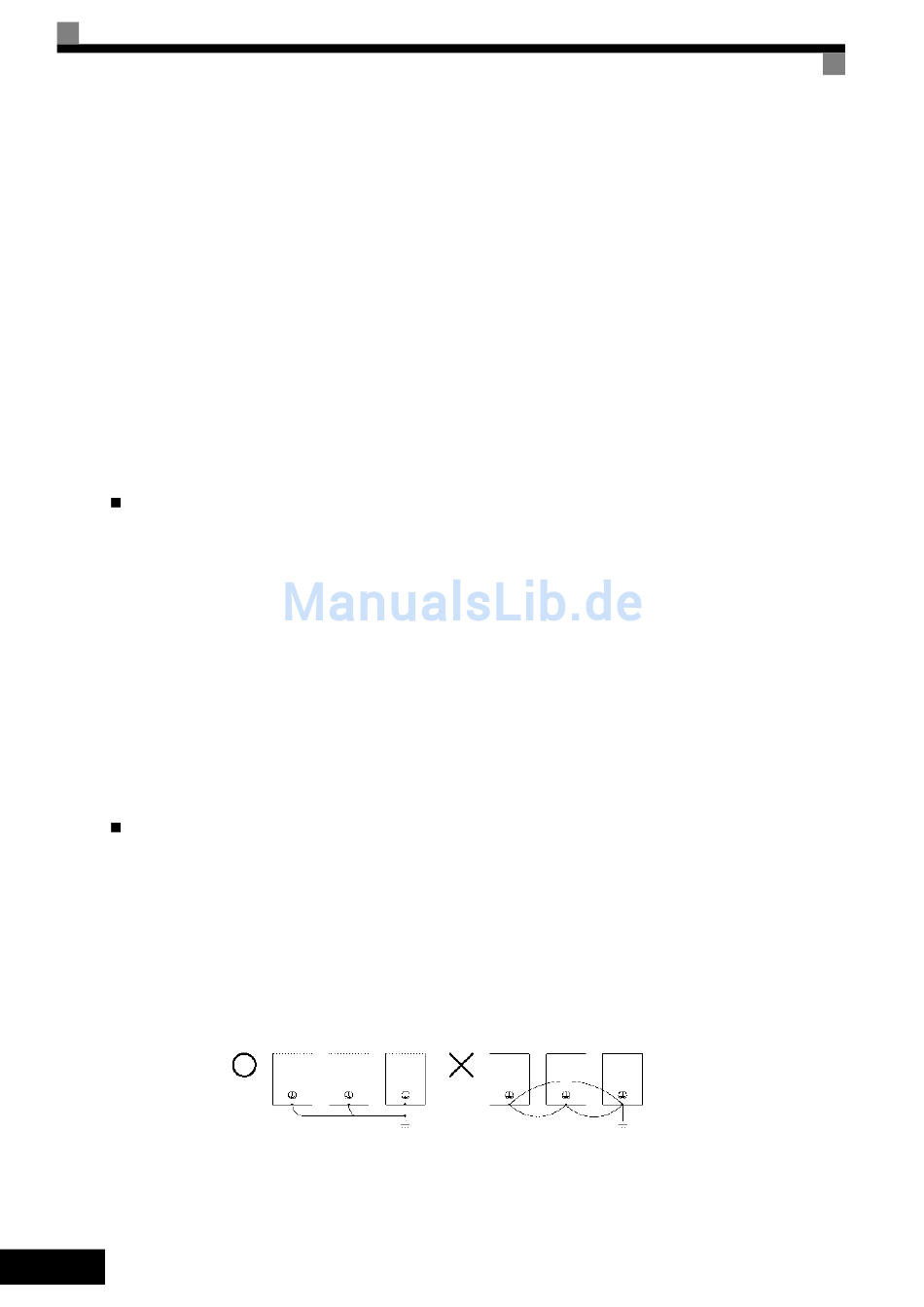

Рис. 7 Выполнение заземления
цепей соблюдайте
НЕТ
следующие меры
