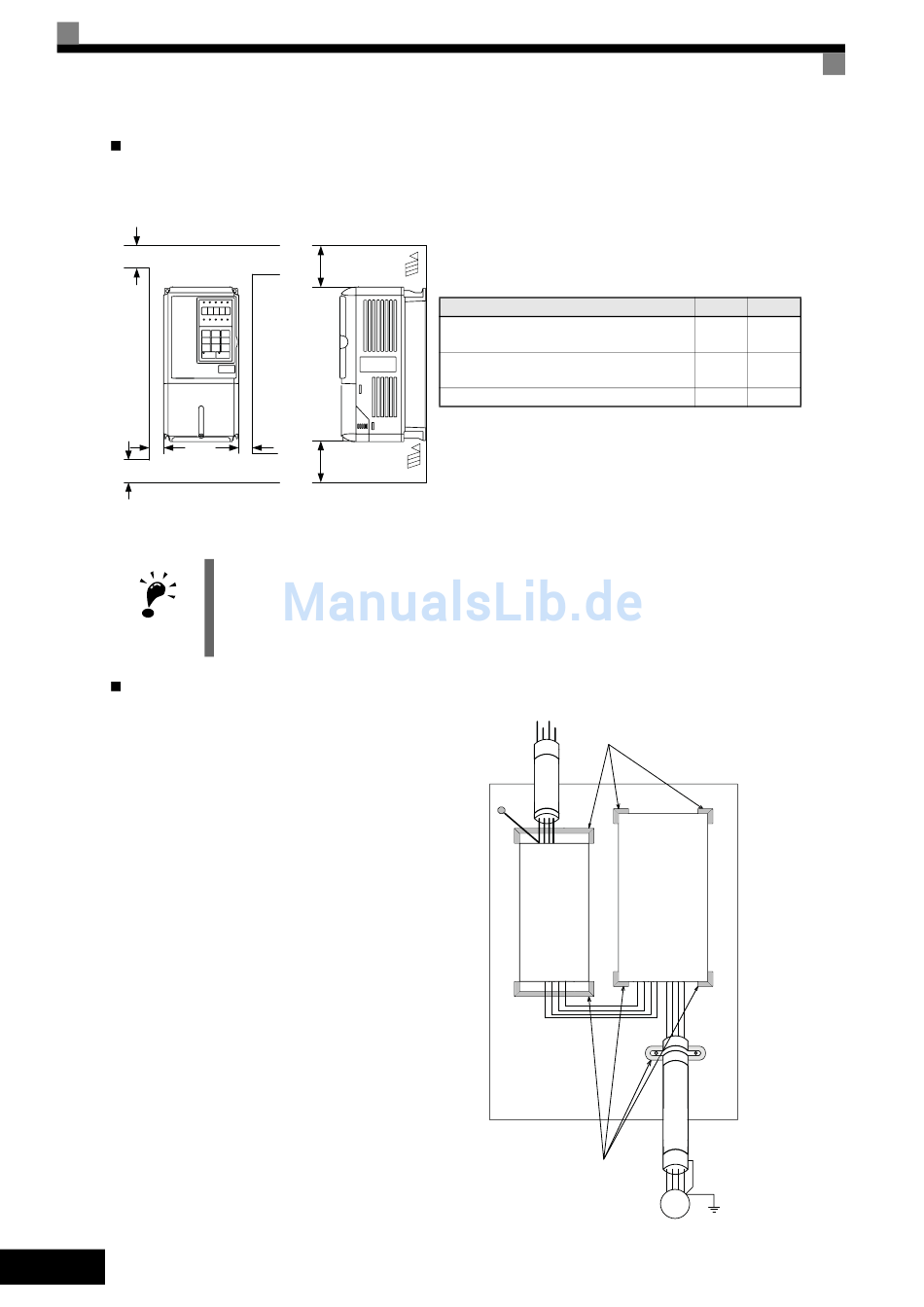

Posizione di installazione
Installare l'inverter in posizione verticale in modo da non ridurre l'effetto di raffreddamento. Durante
l'installazione dell'inverter, accertarsi sempre che lo spazio di installazione sia sufficiente per
consentire una normale dispersione di calore.
A
30 mm min.
50 mm
min.
Spazio orizzontale
IMPORTANTE
Installazione di inverter e filtri EMC
Prendere in considerazione i seguenti punti
per un'installazione conforme alle norma-
tive EMC:
•
Utilizzare un filtro di linea.
•
Utilizzare cavi motore schermati.
•
Installare l'inverter e il filtro su
una piastra di messa a terra conduttiva.
•
Rimuovere qualsiasi traccia di vernice
o sporcizia prima di montare i compo-
nenti, al fine di ottenere un'impedenza
di messa a terra il più bassa possibile.
Figura 3 Installazione filtro EMC
IT-7
B
30 mm min.
120 mm min.
Spazio verticale
Figura 2 Spazio di installazione
1. Per gli inverter IP00, IP20 e NEMA 1, è richiesto lo stesso spazio sia orizzontale che verticale.
2. Rimuovere sempre il coperchio di protezione superiore dopo aver installato in un pannello un inverter con
un'uscita da 18,5 kW o inferiore.
Quando si installa in un pannello un inverter con un'uscita da 22 kW o superiore, accertarsi sempre che
vi sia abbastanza spazio per i bulloni a occhiello di sospensione e le linee del circuito principale.
Aria
Inverter di classe 200 V, da 0,55 a 90 kW
Inverter di classe 400 V, da 0,55 a 132 kW
Inverter di classe 200 V, 110 kW
Inverter di classe 400 V, da 160 a 220 kW
Inverter di classe 400 V, 300 kW
Aria
PE
L2
L1
L3
PE
Linea
Filtro
Carico
Lunghezza del cavo
più corta possibile
Piastra metallica
di messa a terra
Collegamenti
di messa a terra
Rimuovere qualsiasi
traccia di vernice
A
50 mm 120 mm
120 mm 120 mm
300 mm 300 mm
Collegamenti di messa a terra
Rimuovere qualsiasi traccia di vernice
Inverter
L2
V
GND L1
L3
U
W
GND
Cavo motore
schermato
M
~3
B
