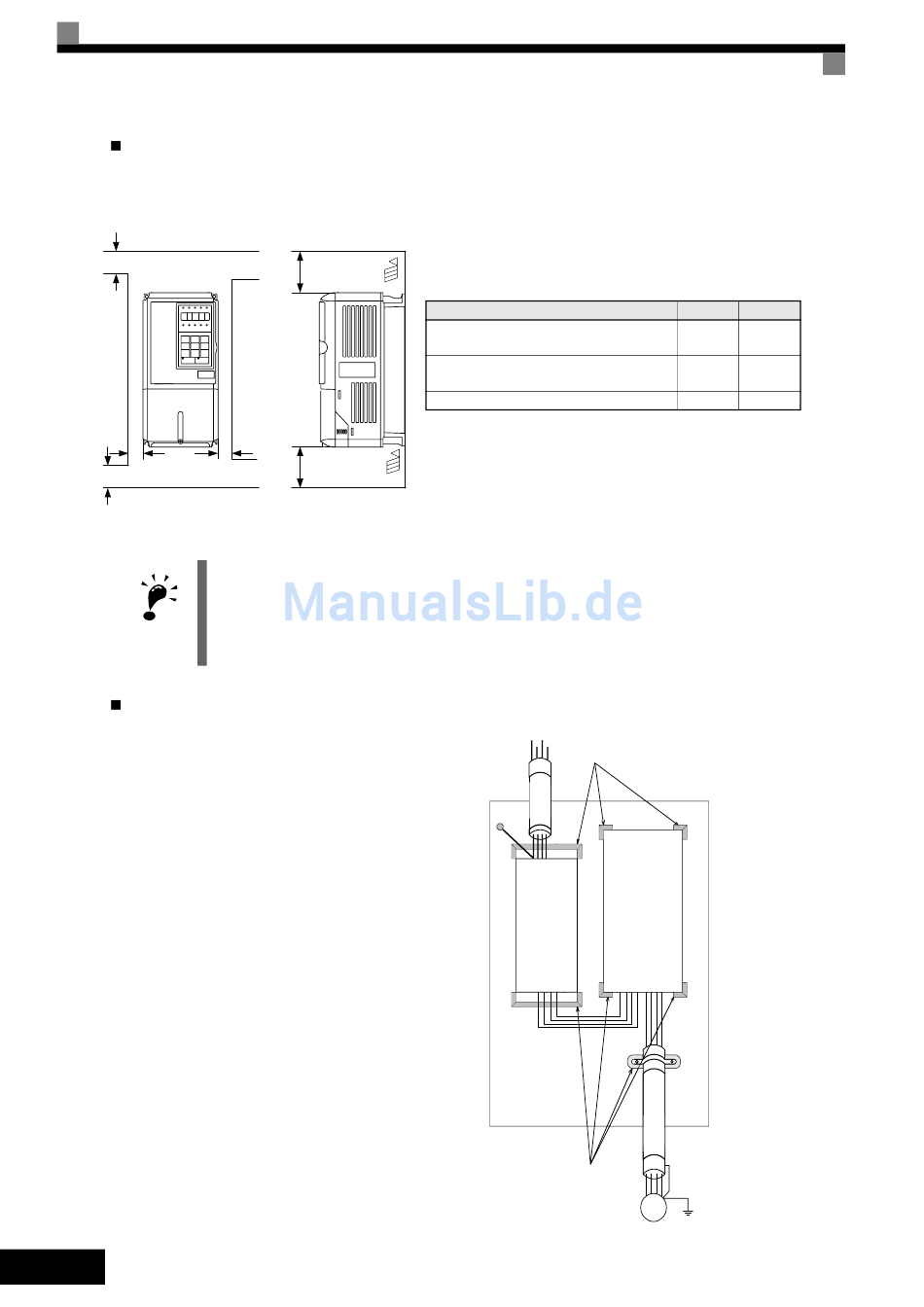

Ориентация в пространстве
Для эффективного охлаждения инвертор должен быть установлен в вертикальном
положении. Чтобы обеспечить надлежащее теплорассеяние, предусмотрите при монтаже
инвертора указанные ниже зазоры и воздушные промежутки.
А
миним. 30 мм миним. 30 мм
миним.
50 мм
Зазор по горизонтали
IMPORTANT
Монтаж инверторов и ЭМС-фильтров
Для выполнения требований ЭМС
соблюдайте следующие правила:
Используйте сетевой фильтр.
•
Для подключения двигателя
•
используйте экранированные
кабели.
Инвертор и фильтр монтируйте
•
на заземленную токопроводящую
пластину.
Для обеспечения минимально
•
возможного импеданса цепи
заземления перед монтажом
удалите всю краску и грязь.
Рис. 3 Монтаж ЭМС-фильтра
RU-7
B
Воздух
миним. 120 мм
Воздух
Зазор по вертикали
Рис. 2 Зазоры и воздушные промежутки при монтаже
1. Для инверторов в исполнении IP00, IP20 и NEMA 1 требуются одинаковые зазоры по горизонтали
и вертикали.
2. После установки инвертора мощностью 18,5 кВт или менее в панель (шкаф) обязательно снимите
верхнюю защитную крышку.
При установке инвертора мощностью 22 кВт и более в панель (шкаф) предусмотрите достаточное
пространство для болтов подвески и кабелей силовых цепей.
Инвертор класса 200 В, 0,55 ... 90 кВт
Инвертор класса 400 В, 0,55 ... 132 кВт
Инвертор класса 200 В, 110 кВт
Инвертор класса 400 В, 160 ... 220 кВт
Инвертор класса 400 В, 300 кВт
PE L2
L1 L3
Заземляющие поверхности
Удалите краску и любое другое покрытие!
PE
фильтр
Сетевой
Нагрузка
Кабель как можно
меньшей длины
Заземленная
металлическая
пластина
Заземляющие
поверхности
А B
50 мм 120 мм
120 мм 120 мм
300 мм 300 мм
Инвертор
L2 V
GND L1 L3 U W GND
Экранированный
кабель двигателя
M
~3
