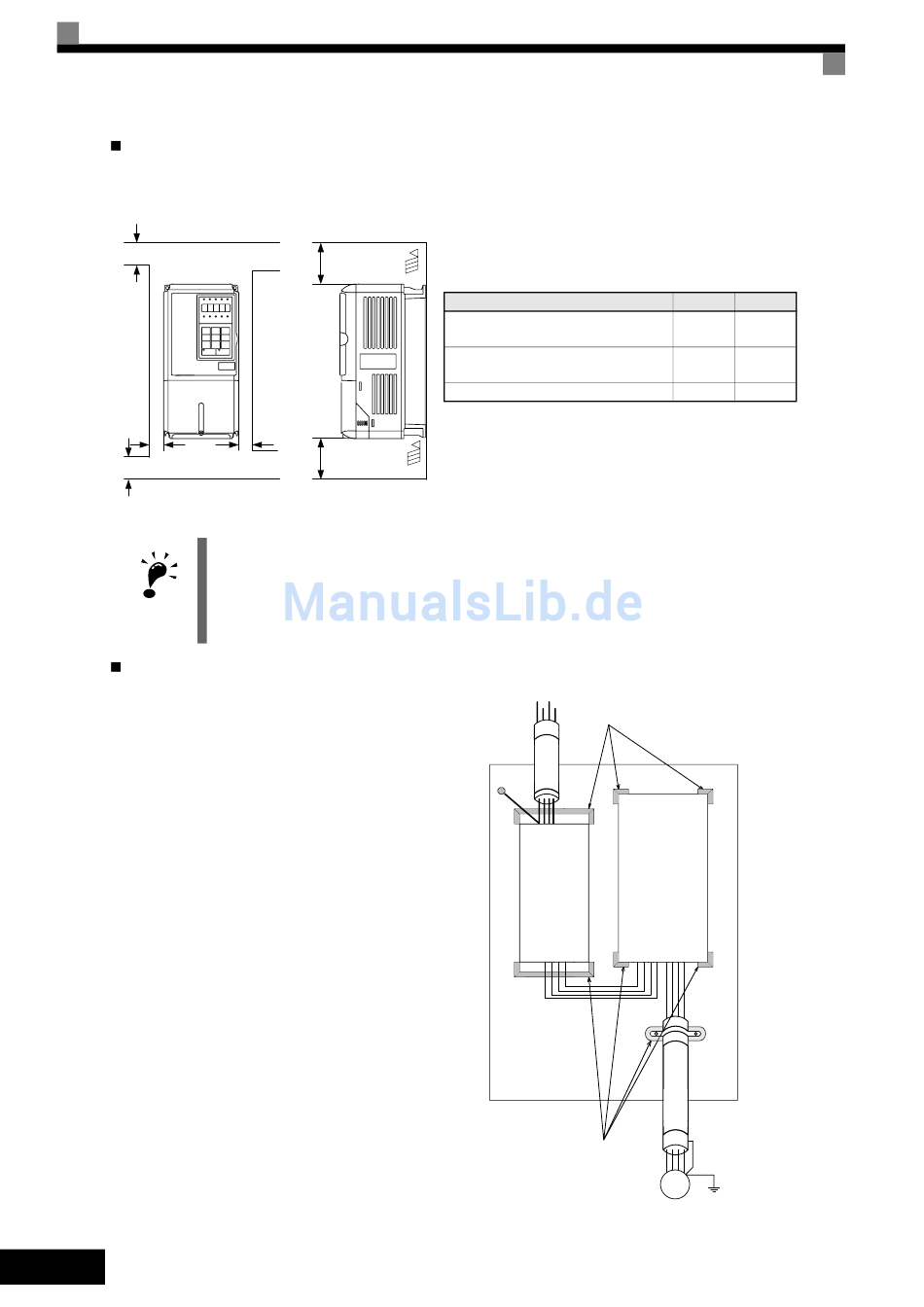

Orientation pour l'installation
Installez le variateur verticalement de manière à ne pas réduire l'effet de refroidissement. Lors de
l'installation du variateur, conservez toujours l'espace requis comme suit pour permettre une
dissipation normale de la chaleur.
A
30 mm min.
50 mm
min.
Espace horizontal
IMPORTER
Installation des variateurs et des filtres CEM
Pour une installation conforme aux règles
CEM, tenez compte des point suivants :
•
Utilisez un filtre de ligne.
•
Utilisez des câbles de moteur blindés.
•
Installez le variateur et le filtre sur
une plaque conductrice raccordée
à la terre.
•
Retirez toute trace de peinture ou de
poussière avant d'installer les pièces,
afin de réduire autant que possible
l'impédance de terre.
FR-7
B
30 mm min. 120 mm min.
Espace vertical
Fig. 2 Espace pour l'installation
1. Le même espace est requis horizontalement et verticalement pour les variateurs IP00, IP20 et NEMA 1.
2. Retirez systématiquement le capot de protection supérieur avant d'installer un variateur avec une sortie
maximale de 18,5 kW dans une armoire de commande.
Fournissez toujours un espace suffisant pour la suspension par boulons à œil et les fils du circuit
principal lors de l'installation d'un variateur avec une sortie supérieure ou égale à 22 kW dans une
armoire de commande.
Fig. 3 Installation du filtre CEM
Air
Variateur 200 V, de 0,55 à 90 kW
Variateur 400 V, de 0,55 à 132 kW
Variateur 200 V, 110 kW
Variateur 400 V, de 160 à 220 kW
Variateur 400 V, 300 kW
Air
PE L2
L1 L3
PE
Ligne
Filtre
Charger
Longueur de câble
la plus courte possible
Plaque métallique
de masse
Protections au sol
Retirez toute trace de
peinture !
A
50 mm 120 mm
120 mm 120 mm
300 mm 300 mm
Protections au sol
Retirez toute trace de peinture !
Variateur
L2 V
GND L1
L3 U W GND
Câble de
moteur blindé
M
~3
B
