FONCTIONNEMENT
FR

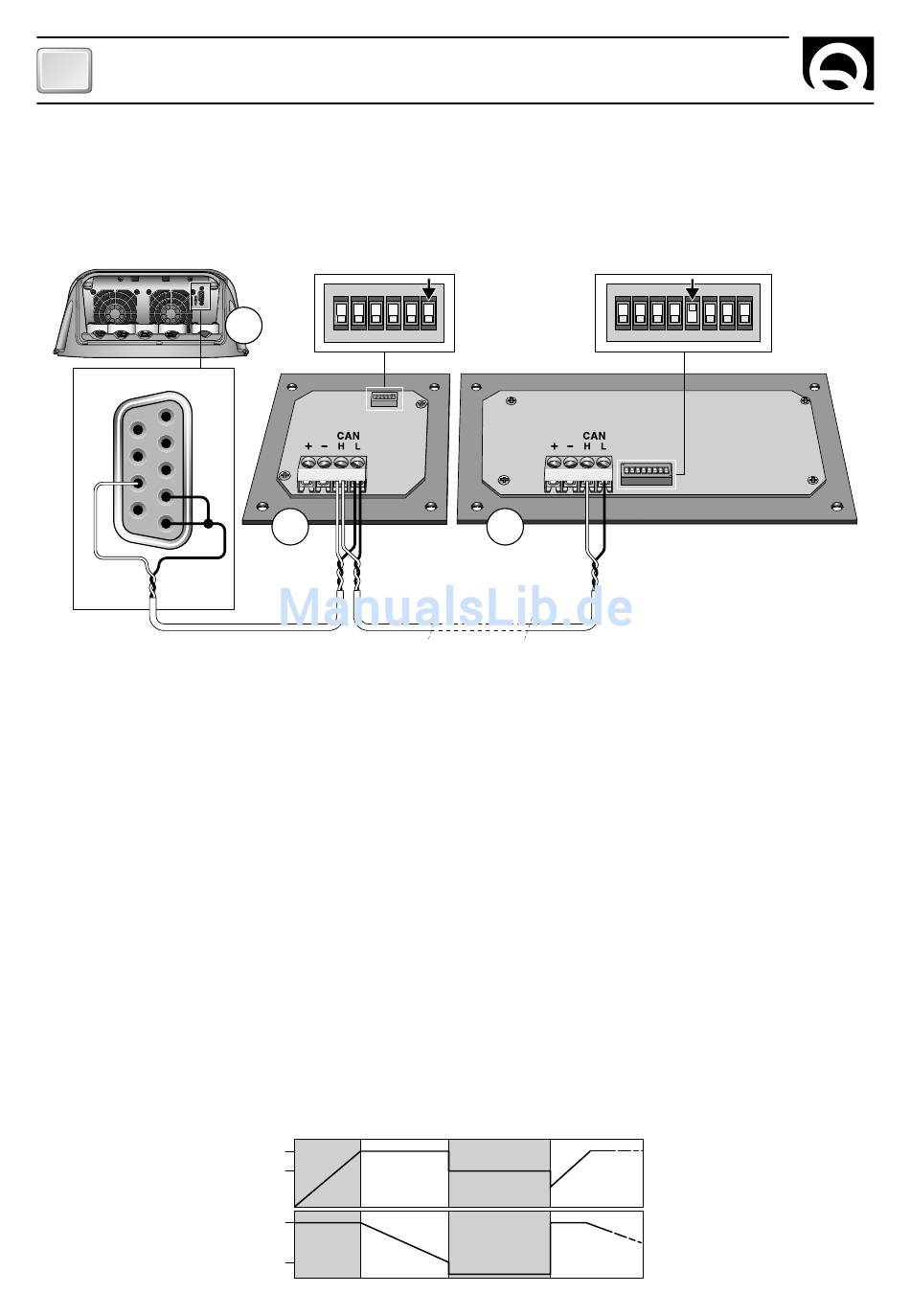

CONNEXION RESEAU CAN BUS
Pour constituer le réseau d'échange de données (signaux CANH et CANL), utiliser une paire torsadée non blindée (section
0.25/ 0.35 mm
2
AWG 22/24, impédance 100/150 ohm). La longueur maximale totale du câble de données ne doit pas dé-
passer 100 mètres. Activer la terminaison sur le premier et sur le dernier appareil relié au réseau. S'il n'existe qu'un seul
appareil, la terminaison ne doit pas être activée. Nous avons reporté un exemple de connexion du réseau ci-dessous:
SBC ADVANCED PLUS
DB9 TERMINAL ACTIVÉ
5
9
4
8
3
7
2
6
1
FONCTIONNEMENT
A l'allumage du chargeur de batterie, pendant un court moment, toutes les Led's présentes sur le tableau en façade s'allu-
ment. Le chargeur de batteries se met ensuite dans la condition de charge requise par les batteries connectées (ou par la
charge). Le chargeur possède une caractéristique de charge du type IUoU. Il est possible d'utiliser les chargeurs SBC comme
alimentation, c'est-à-dire sans batteries connectées. Il est conseillé d'utiliser le chargeur pour cette fonction uniquement de
temps en temps et non pas de façon habituelle. Il faut de toute façon éviter de connecter des charges fortement inductives
sans les batteries connectées (par exemple, des moteurs de grande taille) lorsque le chargeur est utilisé comme alimentation
sous peine d'endommager l'appareil (cas rare mais possible).
CARACTERISTIQUES DE CHARGE -
Phase BULK (courant costant) - Les batteries requièrent une quantité de courant supérieure à celle que le chargeur peut
fournir. Le courant est limité à la valeur nominale maximum de sortie. Le chargeur peut entrer dans cette phase au moment
de la mise en service, quand les batteries sont très déchargées ou bien lorsqu'on connecte une charge extrêmement élevée.ì
Phase ABSORPTION (tension costant) - Le chargeur de batterie charge les batteries à la tension constante d'ABSORP-
TION en distribuant le courant nécessaire. Le courant requis par les batteries aura tendance, avec le temps, à diminuer.
Quand le courant requis sera inférieur à 20% de la valeur nominale de sortie, on entrera dans la phase dite FLOATING. Pour
les chargeurs de batteries en parallèle, il faut considérer 20% de la somme des valeurs maximales du courant de sorties des
unités qui composent le parallèle.
Phase FLOAT (entretien) - Le chargeur charge les batteries à la tension constante de FLOAT. Dans cette phase, les batte-
ries, en atteignant la charge maximale, auront tendance à absorber des courants proches de zéro ampères. Cette solution
permet de toujours maintenir les batteries en charge sans risque de surcharge. Le passage à la phase d'ABSORPTION se fait
lorsque le besoin de courant dépasse 20% de la valeur maximale de sortie. Pour les chargeurs de batteries en parallèle, il faut
considérer 20% de la somme des valeurs maximales du courant de sorties des unités qui composent le parallèle.
14.1 (28.2) [Gel 14.4 (28.8)]
13.5 (27.0) [Gel 13.8 (27.6)]
28
TERMINAL DÉSACTIVÉ
ON
1
1 2 3 4 5 6
ON
1
2
3 4 5
1
2
3
4
2
RCM 1620
La charge des batteries a lieu en trois phases:
(V)
BULK
ABSORPTION FLOAT
(I)
Imax
20% Imax
DIP-SWITCH
6
1
20
Dispositifs CAN de 3 à 19
NOUVEAU CYCLE
TERMINAL ACTIVÉ
ON
1 2 3 4 5 6 7 8
ON
ON
2
3
4
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
RDS 1540
TEMPS
TEMPS
TEMPS
SBC ADVANCED PLUS HI-POWER - REV004A
DIP-SWITCH
