ALIMENTAZIONE DELL'APPARECCHIO
L'apparecchio è già dotato del cavo di alimentazione per la rete AC. Per i collegamenti alla rete AC vedere fig. 2A. Prima di
alimentare il caricabatterie accertarsi che la tensione di alimentazione, riportata sull'etichetta dei dati di targa, corrisponda a
quella fornita dalla rete AC.
Nell'impianto elettrico deve essere installato un interruttore bipolare dedicato per poter accendere e spegnere l'apparecchio.
L'isolamento tra i contatti delle connessioni sulla rete AC deve essere come minimo di 3 mm.
Le connessioni alla rete AC devono essere realizzate in accordo alle norme locali relative agli impianti elettrici.
ATTENZIONE: prima di collegare o scollegare i cavi dai terminali elettrici del caricabatterie, accertarsi che l'apparec-
chio sia scollegato dalla rete AC e dalle batterie.
ATTENZIONE: nel caso in cui il cavo di alimentazione sia danneggiato, farlo sostituire da un centro assistenza Quick
Per evitare incidenti l'apparecchio deve essere aperto solo da personale autorizzato.

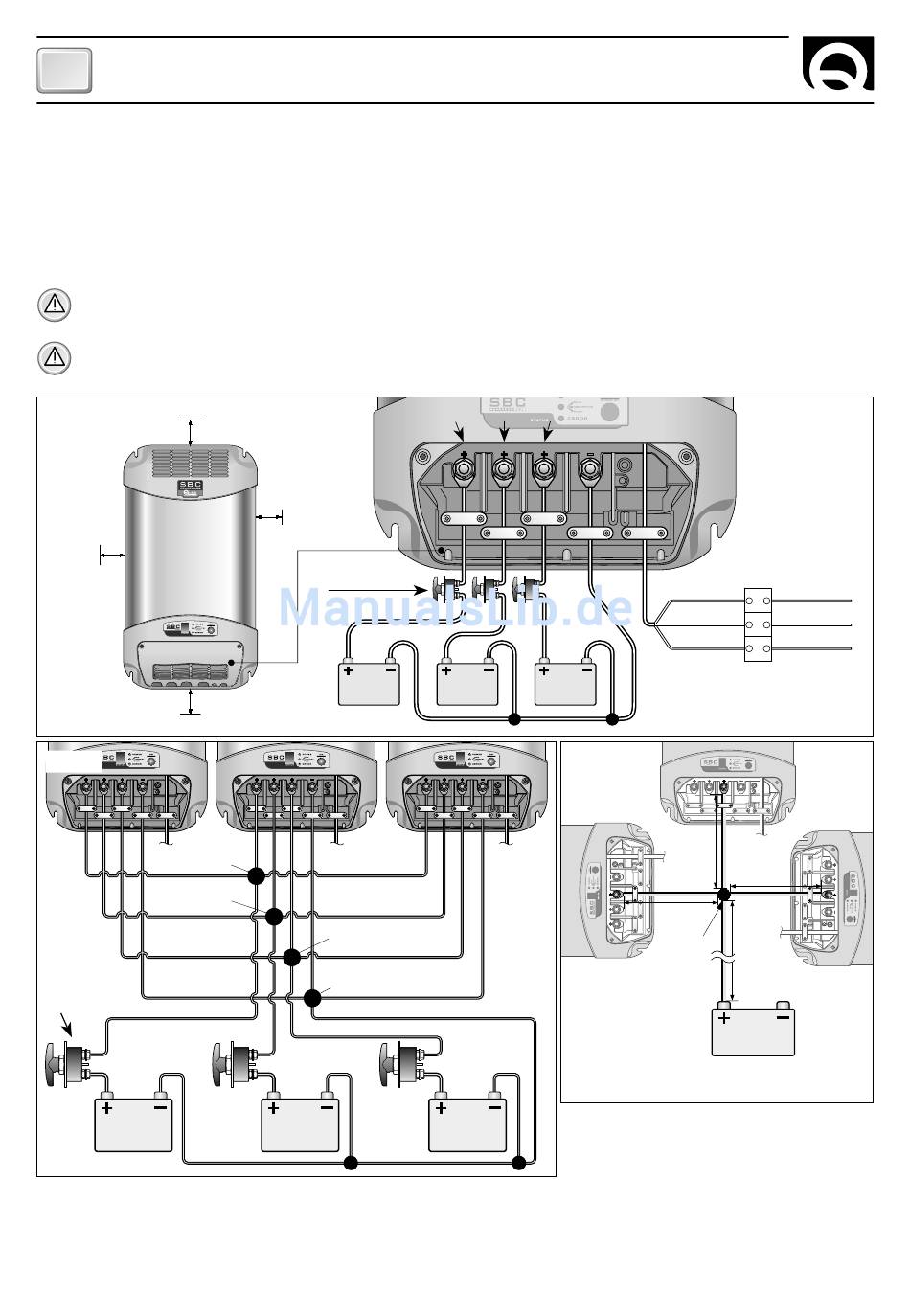

FIG.2A
5 cm
5 cm
5 cm
FIG.2B
STACCABATTERIE
BATTERIA
N° 3
BATTERIE
Per accedere ai terminali di uscita è necessario rimuovere il coperchio inclinato svitando le due viti che lo serrano in alto (fig.1
part. A). Prima di effettuare i collegamenti dei cavi provenienti dalla batteria, allentare o smontare i relativi serracavi svitando
le viti che li fissano alla base (fig.1 part. B).
6
5 cm
STACCABATTERIE
BATTERIA
N° 3
J
SB
J
SB
J
SA
J
SA
J
M
J
M
J
CN
J
CN
BATTERIA
N° 2
SLAVE B SLAVE A MASTER
BATTERIA BATTERIA
N° 2 N° 1
FIG.2C
LM1 = LM2 = LM3 = 2m Max
LB = 6m Max
BATTERIA
N° 1
BLU NEUTRO
GIALLO TERRA
VERDE
FASE
MARRONE
L
M2
L
M3
L
M1
J
M
L
B
BATTERIA
