MODE 1/2 PUISSANCE
Si la tension d'alimentation de l'appareil descend sous 195 Vac (ou 97 Vac pour les modèles Full Range) le chargeur activera
le mode 1/2 de puissance". Dans ce mode, le chargeur pourra fournir, comme valeur maximale, la moitié du courant nominal
de sortie maximal. De cette manière on pourra réduire l'absorption de courant du circuit CA. Cette caractéristique est utile
quand le chargeur de batterie est alimenté par un générateur ou par une prise de quai de puissance limitée.
Il est possible de commuter en mode demi-puissance de manière manuelle ou par l'intermédiaire du tableau à distance
RCM1620.
TABLEAU DE CONTRÔLE
Le tableau de contrôle se compose de trois LED, un display à 7 segments et un touche:
LED POWER, LED PHASE DE CHARGE (BULK, ABSORPTION, FLOAT), LED ERROR, STATUS display
et touche ON/STAND-BY (voir fig. 4).

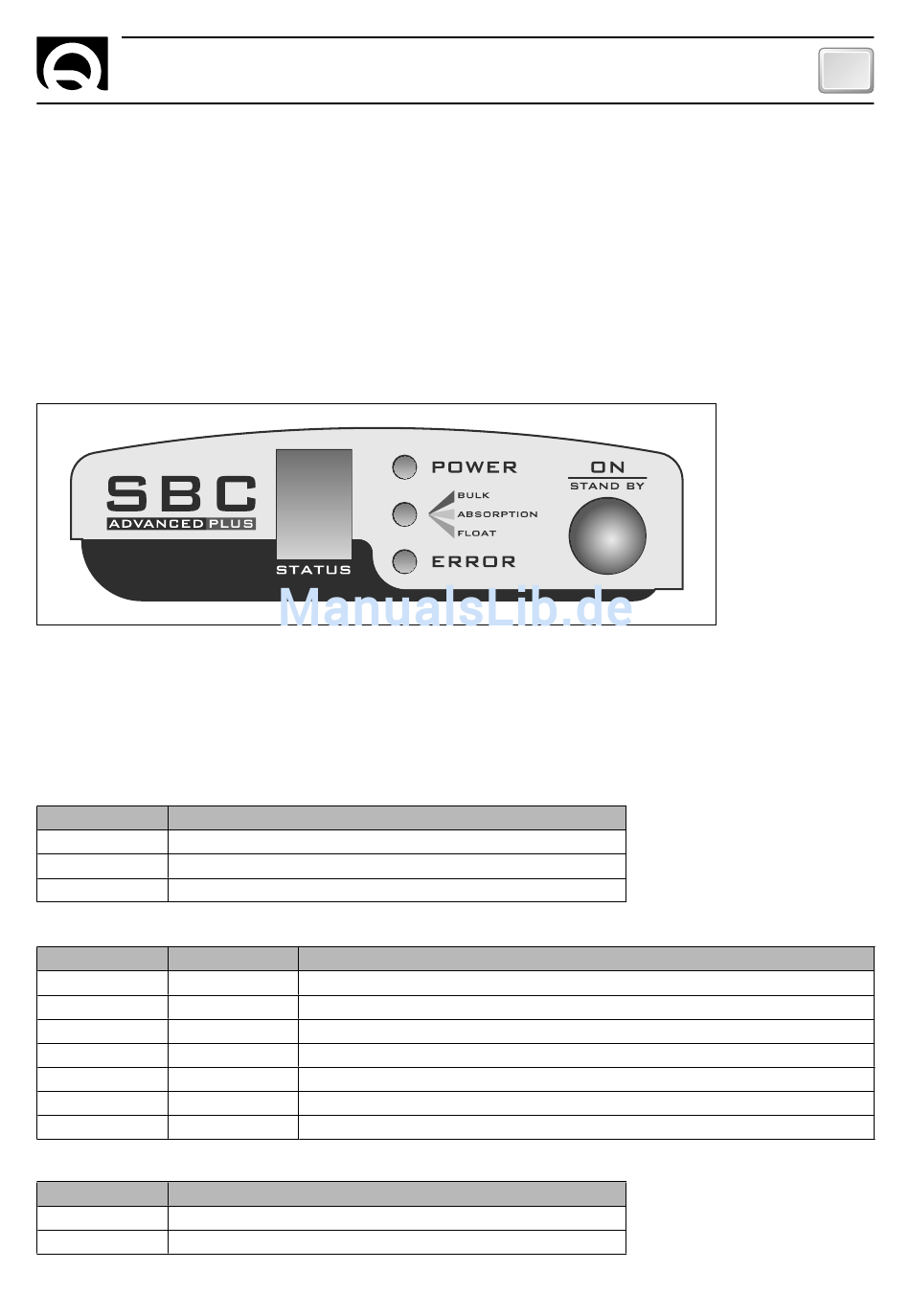

FIG.4
TOUCHE ON/STAND BY (VEILLE):
A l'aide de cette touche, il est possible de mettre le chargeur de batterie en stand-by (veille). Pour activer le mode veille,
appuyer brièvement sur la touche (appuyer et relâcher en moins d'une seconde). Afin de sortir du mode veille appuyer briè-
vement sur la touche ou déconnecter puis reconnecter le chargeur de batterie sur le secteur AC.
Les indications fournies par les LED sont reportées ci-dessous:
LED POWER
COULEUR LED SIGNIFICATION
ETEINTE Pas de tension secteur
VERT Tension secteur présente
CLIGNOTANT Chargeur de batterie en stand-by
LED PHASE DE CHARGE (BULK, ABSORPTION, FLOAT)
COULEUR LED MODE LED
ETEINTE
ROUGE
ARANCIONE
VERT
ROUGE CLIGNOTANT
ORANGE CLIGNOTANT
VERT CLIGNOTANT
LED ERROR
CUOLEUR LED SIGNIFICATION
Aucun problème avec le contrôle manuel
ETEINTE
Problème avec le contrôle manuel (voir codes d'erreur)
ROUGE
SBC ADVANCED PLUS HI-POWER - REV004A
SIGNIFICATION
- Production de puissance suspendue
FIXE PHASE BULK - charge de à courant constant
FIXE PHASE ABSORPTION - charge à tension constant
FIXE PHASE FLOAT - charge de maintien
PHASE BULK - charge de à courant constant - contrôle digital unité en parallèle, activé
PHASE ABSORPTION - charge de à courant constant - contrôle digital unité en parallèle, activé
PHASE FLOAT - charge de à courant constant - contrôle digital unité en parallèle, activé
