EQUIPO NECESARIO PARA LA INSTALACIÓN
En base al modelo que se utilize, las baterías y los cables (en los terminales de salida) que se indican en la
siguiente tabla:
MODELO
Tensión baterías
Capacidad baterías
Sección mínima cable de salida
Número de celdas de la batería
Los cables conectados a los terminales de salida deben tener una longitud máxima de 4 metros (en el caso de cargador de batería singular).
MODELO
Tensión baterías
Capacidad baterías
Sección mínima cable de salida
(cargador de batería-juntura "J")
Sección mínima cable de salida
(juntura "J" - cargador de batería)
Número de celdas de la batería
MODELO
Tensión baterías
Capacidad baterías
Sección mínima cable de salida
(cargador de batería-juntura "J")
Sección mínima cable de salida
(juntura "J" - cargador de batería)
Número de celdas de la batería
Para la longitud de los cables de salida con más cargadores de baterías en paralelo referirse a el esquema de figura 2C.
ATENCIÓN: el cargador de baterías debe utilizarse solamente con baterías recargables plomo/electrólito
liquido o plomo/gel (con o sin precinto).
AMBIENTE DE INSTALACIÒN
Instalar el cargador de baterías en un lugar seco,
ventilado y lo más cerca posible a las baterías.
El cargador de baterías, a pesar de su elevada efi -
ciencia, desarrolla durante su funcionamiento una
cierta cantidad de calor; por lo tanto resulta indis-
pensable que el ambiente de instalación conste de
una ventilación sufi ciente para permitir el funcio-
namiento del aparato a plena potencia.
El cargador de baterías puede instalarse en posi-
ción horizontal o vertical con la salida de los cables
hacia abajo. El cargador de baterías tiene que ser
fi jado al plano trámite tornillos idóneos que pue-
dan soportar el peso del aparato.
Se aconseja la instalación vertical porque la con-
vención natural del calor ayuda a la refrigeración
del equipo.
El perímetro del cargador de baterías (excluyendo
la base de apoyo) debe hallarse a una distancia
mínima de 5 cm. de paredes u objetos.
SBC ADVANCED PLUS HI-POWER - REV004A
CARACTERÍSTICAS E INSTALACIÓN
SBC 1100 ADV PLUS FR
12 V
360 ÷ 800 Ah
35 mm 2
6
SBC 1100 ADV PLUS FR
2 unidades en paralelo
12 V
720 ÷ 1600 Ah
35 mm 2
2
70 mm
6
SBC 1100 ADV PLUS FR
3 unidades en paralelo
12 V
1080 ÷ 2400 Ah
35 mm 2
120 mm 2
6
SCB 1450 ADV PLUS
24 V
270 ÷ 600 Ah
25 mm 2
12
SCB 1450 ADV PLUS
2 unidades en paralelo
24 V
540 ÷ 1200 Ah
25 mm 2
2
50 mm
12
SCB 1450 ADV PLUS
3 unidades en paralelo
24 V
810 ÷ 1800 Ah
25 mm 2
95 mm 2
12
PIEZA B
ES
SBC 1950 ADV PLUS
360 ÷ 800 Ah
35 mm 2
12
SBC 1950 ADV PLUS
2 unidades en paralelo
720 ÷ 1600 Ah
35 mm 2
2
70 mm
12
SBC 1950 ADV PLUS
3 unidades en paralelo
1080 ÷ 2400 Ah
35 mm 2
120 mm 2
12

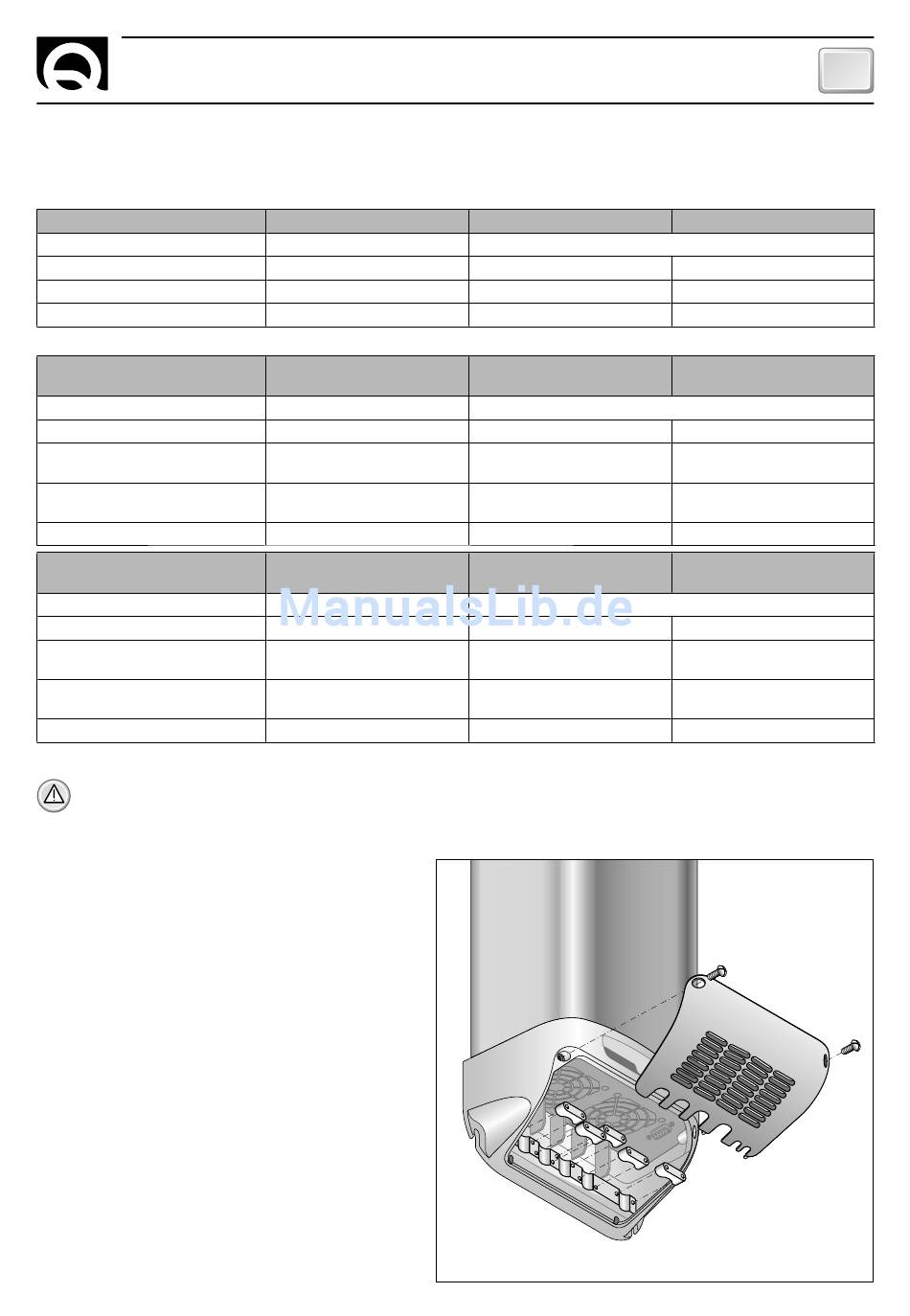

FIG.1
PIEZA A
