ERFORDERLICHE AUSSTATTUNG FÜR DIE INSTALLATION
Je nach Modell die in der folgenden Tabelle angegebenen Batterien und Kabel (an den Ausgangsklemmen) verwenden:
MODELL
Batteriespannung
Batterieleistung
Mindestquerschnitt Ausgangskabel
Anzahl der Batteriezellen
Max. Länge der an den Ausgangsklemmen angeschlossenen Kabel: 4 m. (im Fall eines einzelnen Batterieladegeräts).
MODELL
Batteriespannung
Batterieleistung
Mindestquerschnitt Ausgangskabel
(Batterieladegerät-Verbindung "J")
Mindestquerschnitt Ausgangskabel
(Verbidung "J" - Batterie)
Anzahl der Batteriezellen
MODELL
Batteriespannung
Batterieleistung
Mindestquerschnitt Ausgangskabel
(Batterieladegerät-Verbindung "J")
Mindestquerschnitt Ausgangskabel
(Verbidung "J" - Batterie)
Anzahl der Batteriezellen
Für die Länge der ausführenden Kabel mit mehreren parallelgeschalteten Batterieladegeräten, siehe Plan Abb. 2C.
ACHTUNG: Das Ladegerät darf ausschließlich für aufl adbare Batterien Blei/Elektrolyt fl üssig oder Blei/Gel
(versiegelt oder unversiegelt) verwendet werden.
INSTALLATIONSORT
Das Ladegerät an einem trockenen und gelüfteten
Ort, möglichst nahe an den Batterien installieren.
Das Ladegerät entwickelt wegen hoher Leistung
während des Betriebs eine gewisse Hitze.
Für den Betrieb des Geräts mit voller Leistung ist
es deshalb unbedingt erforderlich, dass der Instal-
lationsort über eine ausreichende Lüftung verfügt.
Das Ladegerät kann in waagerechter oder in senk-
rechter Position mit nach unten gerichtetem Aus-
gang installiert werden. Das Ladegerät muss mit
angemessenen Schrauben, die das Gewicht des
Geräts tragen können, auf der Aufl agefl äche be-
festigt werden. Es empfi ehlt sich eine senkrechte
Installation, weil der natürliche Wärmeübergang
die Kühlung des Geräts unterstützt. Das Ladegerät
muss rundherum (mit Ausnahme der Aufstellfl ä-
che) in einer Entfernung von mindestens 5 cm von
Wänden oder Gegenständen installiert werden.
SBC ADVANCED PLUS HI-POWER - REV004A
EIGENSCHAFTEN UND INSTALLATION
SBC 1100 ADV PLUS FR
12 V
360 ÷ 800 Ah
35 mm
2
6
SBC 1100 ADV PLUS FR
2 parallel geschaltete Einheiten
12 V
720 ÷ 1600 Ah
35 mm
2
70 mm
2
6
SBC 1100 ADV PLUS FR
3 parallel geschaltete Einheiten
12 V
1080 ÷ 2400 Ah
35 mm
2
120 mm
2
6
SCB 1450 ADV PLUS
270 ÷ 600 Ah
25 mm
2
12
SCB 1450 ADV PLUS
2 parallel geschaltete Einheiten
540 ÷ 1200 Ah
25 mm
2
50 mm
2
12
SCB 1450 ADV PLUS
3 parallel geschaltete Einheiten
810 ÷ 1800 Ah
25 mm
2
95 mm
2
12
TEIL. B
SBC 1950 ADV PLUS
24 V
360 ÷ 800 Ah
35 mm
2
12
SBC 1950 ADV PLUS
2 parallel geschaltete Einheiten
24 V
720 ÷ 1600 Ah
35 mm
2
70 mm
2
12
SBC 1950 ADV PLUS
3 parallel geschaltete Einheiten
24 V
1080 ÷ 2400 Ah
35 mm
2
120 mm
2
12

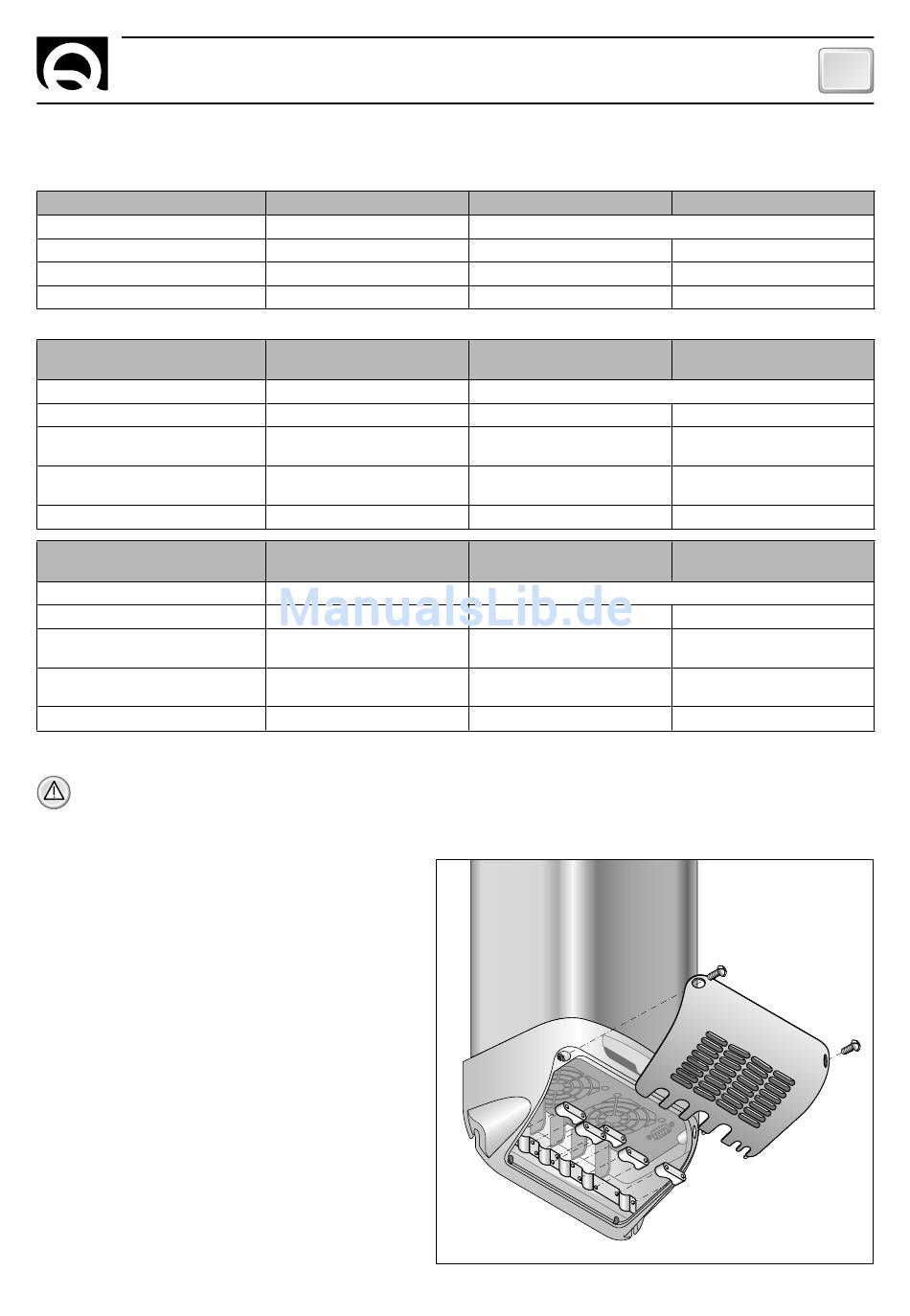

ABB.1
TEIL. A
DE
35
