FUNZIONAMENTO
IT

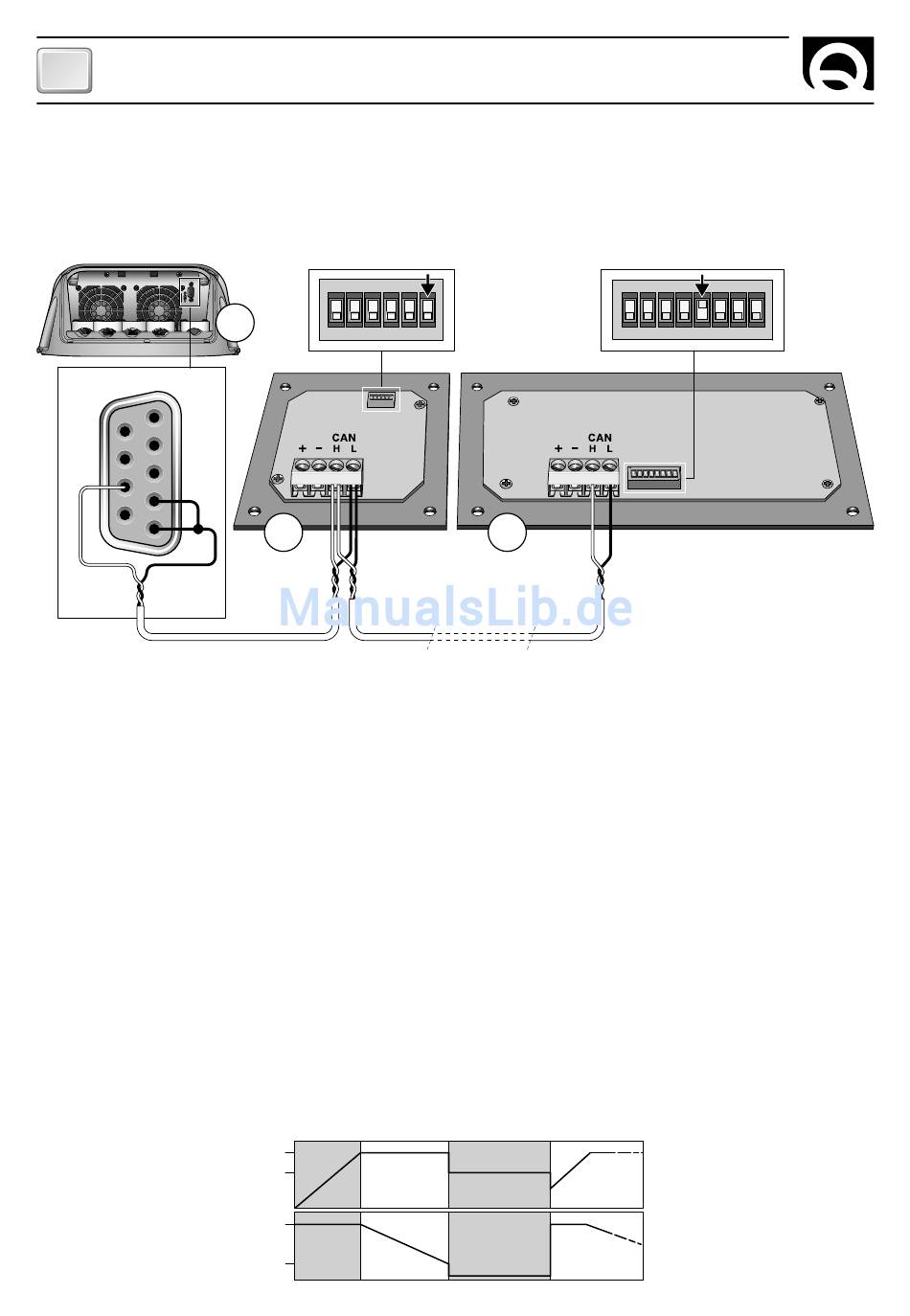

COLLEGAMENTO RETE CAN BUS
Utilizzare come collegamento dell'interfaccia dati (segnali CANH e CANL) un cavo non schermato con una coppia intrecciata
(sezione 0.25/ 0.35 mm
2
AWG 22/24, impedenza 100/150 ohm). La lunghezza massima totale del cavo dati deve essere non
superiore a 100 metri. Attivare la terminazione sul primo e sull'ultimo dispositivo collegato alla rete. Se esiste solo un disposi-
tivo la terminazione non deve essere attivata. Di seguito si riporta un esempio di collegamento della rete:
SBC ADVANCED PLUS
DB9 TERMINAZIONE ATTIVATA
5
9
4
8
3
7
2
6
1
FUNZIONAMENTO
All'accensione del caricabatterie, per un breve istante di tempo, si illumineranno tutti i led presenti sul pannello frontale. Do-
podichè il caricabatterie si porrà nello stato di carica richiesto dalle batterie (o dal carico) collegate. Il caricabatterie è dotato
di una caratteristica di carica del tipo IUoU.
I caricabatterie SBC possono essere utilizzati anche come alimentatori, cioè con le batterie scollegate. Si consiglia di utilizza-
re il caricabatterie in questa modalità solo in occasioni saltuarie e non come utilizzo ordinario. Evitare comunque di collegare
carichi fortemente induttivi (ad esempio motori di potenza elevata) con le batterie scollegate, pena un remoto ma possibile
danneggiamento dell'apparecchio.
CARATTERISTICHE DI CARICA -
Fase BULK (corrente costante) - Le batterie richiedono più corrente di quanto il caricabatterie possa fornire. La corrente
viene limitata al valore nominale massimo di uscita. Il caricabatterie può entrare in questa fase durante l'accensione, quando
le batterie sono molto scariche o quando viene collegato un carico di elevata entità.
Fase ABSORPTION (tensione costante) - Il caricabatterie carica le batterie alla tensione costante di ABSORPTION erogando
la corrente che necessitano. La corrente richiesta dalle batterie tenderà, con il tempo, a diminuire. Quando la corrente
richiesta sarà inferiore al 20% del valore massimo di uscita si avrà la commutazione in fase di FLOAT. Nel caso di caricabatterie
in parallelo va considerato il 20% della somma dei valori massimi della corrente di uscita che compongono il parallelo.
Fase FLOAT (mantenimento) - Il caricabatterie carica le batterie alla tensione costante di FLOAT. In questa fase le batterie
raggiungendo la massima carica, tenderanno ad assorbire correnti vicine a zero ampere. Questa soluzione consente di
mantenere le batterie sempre in carica senza il rischio di sovraccarico. Il passaggio alla fase di ABSORPTION avviene quando
la richiesta di corrente supera il 20% del valore massimo di uscita. Nel caso di caricabatterie in parallelo va considerato il 20%
della somma dei valori massimi della corrente di uscita delle unità che compongono il parallelo.
14.1 (28.2) [GEL 14.4 (28.8)]
13.5 (27.0) [GEL 13.8 (27.6)]
8
TERMINAZIONE DISATTIVATA
ON
1
1 2 3 4 5 6
ON
1
2
3 4 5
6
1
2
3
4
2
RCM 1620
La carica avviene attraverso 3 fasi:
(V)
BULK
ABSORPTION
(I)
IMAX
20% IMAX
DIP-SWITCH
1
2
20
dispositivi CAN da 3 a 19
FLOAT
NUOVO CICLO
TERMINAZIONE ATTIVATA
ON
1 2 3 4 5 6 7 8
ON
ON
3
4
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
RDS 1540
TEMPO
TEMPO
SBC ADVANCED PLUS HI-POWER - REV004A
DIP-SWITCH
