b) Montage van de dwarsroersturing

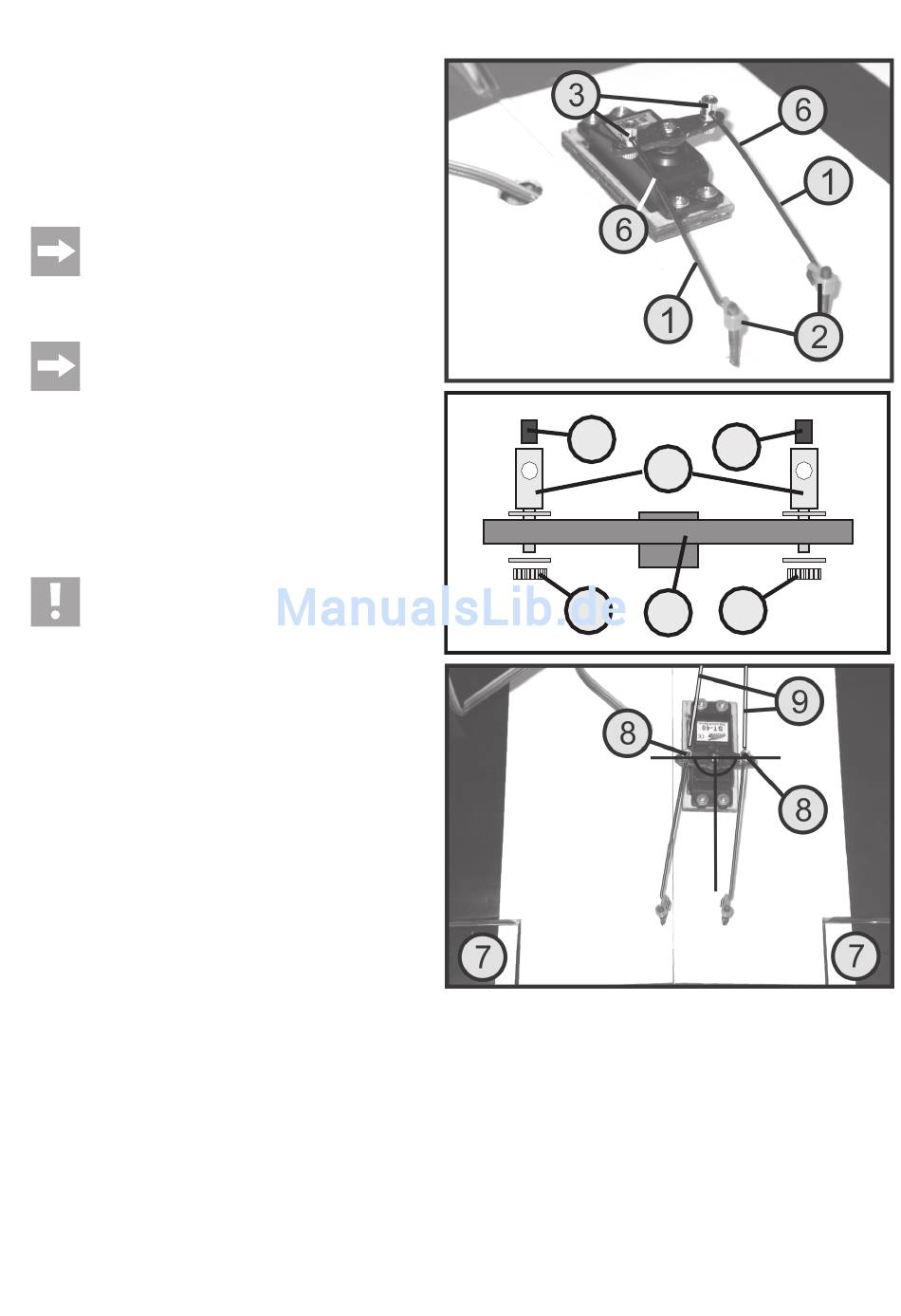

Hang de haaks gebogen uiteinden van de rolroer-stuurdraden (1) in de
rolroer-stuurlussen (2), die u eerst op de rolroer-stuurkabels schroefde.
Het andere uiteinde van de rolroer-stuurdraden wordt telkens rechts en
links door de bouten (3) van de servohefboom gevoerd.
Voor de montage van de bout worden de tweede gaten (van buiten af
gezien) van de kruisvormige servohefboom (4) opgeboord tot 2,5 mm.
De montage met de beide onderlegringen gebeurt volgens de
nevenstaande schets.
Breng wat borglak aan op de draad en span de
bevestigingsmoer (5) slechts zo ver aan dat de bout nog
licht in de servohefboom kan draaien.
Opdat de stuurstangen recht door de bouten zouden lopen, worden ze
op een afstand van ca. 15 mm licht gebogen (6).
Praktische tip:
Neem de afstandsbediening in gebruik en controleer de
juiste stand van de servo-hefboom. Als de stuurknuppel en
de trimming voor de rolroerfunctie in de middelste stand
staan, dan moeten de beide armen van de servo-hefboom
onder een hoek van 90° t.o.v. de servo resp. de vliegrichting
zijn uitgericht.
Bij een grove foute stand lost u de schroeven op de servo-hefboom, trekt
u de hefboom af, en plaatst u hem een 'nok' verder terug. Een kleine
verkeerde stand kan met de trimfunctie op de zender worden gecorrigeerd.
Aansluitend wordt de servohefboom terug vastgeschroefd.
Opgelet!
Voor u de montagewerkzaamheden aan de servo doorvoert,
schakelt u de ontvanger uit, om de servo te beschermen
tegen overbelasting.
Als de servo-hefboom (4) juist staat, worden de rolroeren (7)
overeenkomstig het draagvlakprofiel in het midden uitgericht en de bei-
de schroeven (8) op de bouten met een 1,5 mm inbussleutel vast
aangespannen.
De uitstekende stuurstangen (9) worden vervolgens met een mini-
slijpschijf of een kniptang ingekort.
88
8
8
3
5 5
4
Afb. 6
