j) Montage van de motorkap en de propeller

Schuif eerst de propeller-meenemer (1) tot tegen de aanslag op de
motoras en schroef de beide schroeven (2) vast met een 1,5 mm
inbussleutel.
Plaats de motorkap (3) en markeer de plaats waarop het neuswiel tegen
de kap stoot. Slijp of zaag op deze plaats een gleuf van ongeveer 28 (4)
in de onderzijde van de motorkap.
Boor op een afstand van 5 mm tot de achterste rand van de kap vier
bevestigingsgaten (5) van 1,5 mm in de motorkap. De afstand tot de
betrokken decorstrepen (23 en 30 mm) moet aan de rechter en de linker
zijde van de kap gelijk zijn.

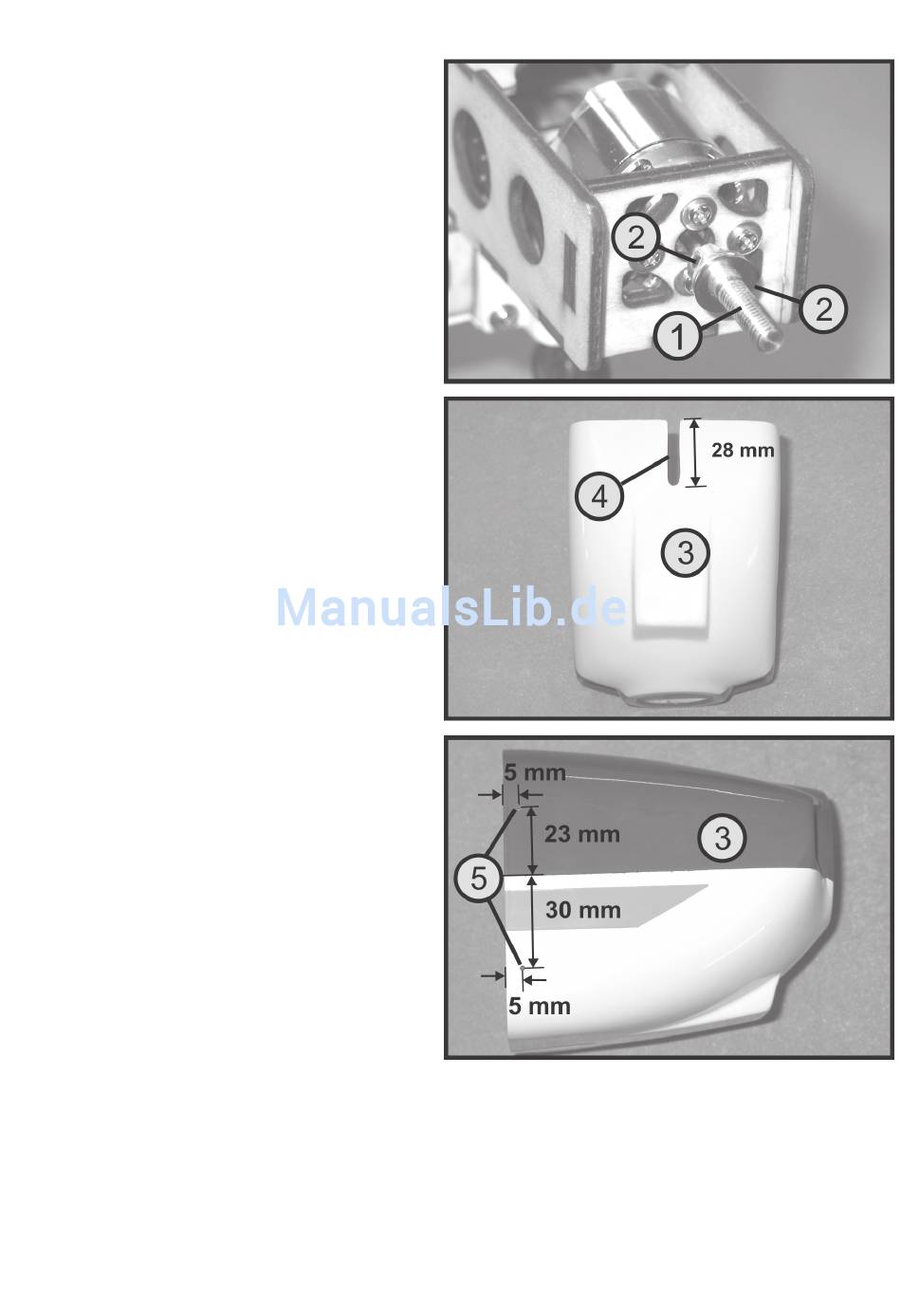

Afb. 20
