i) Montage des Fahrwerkes

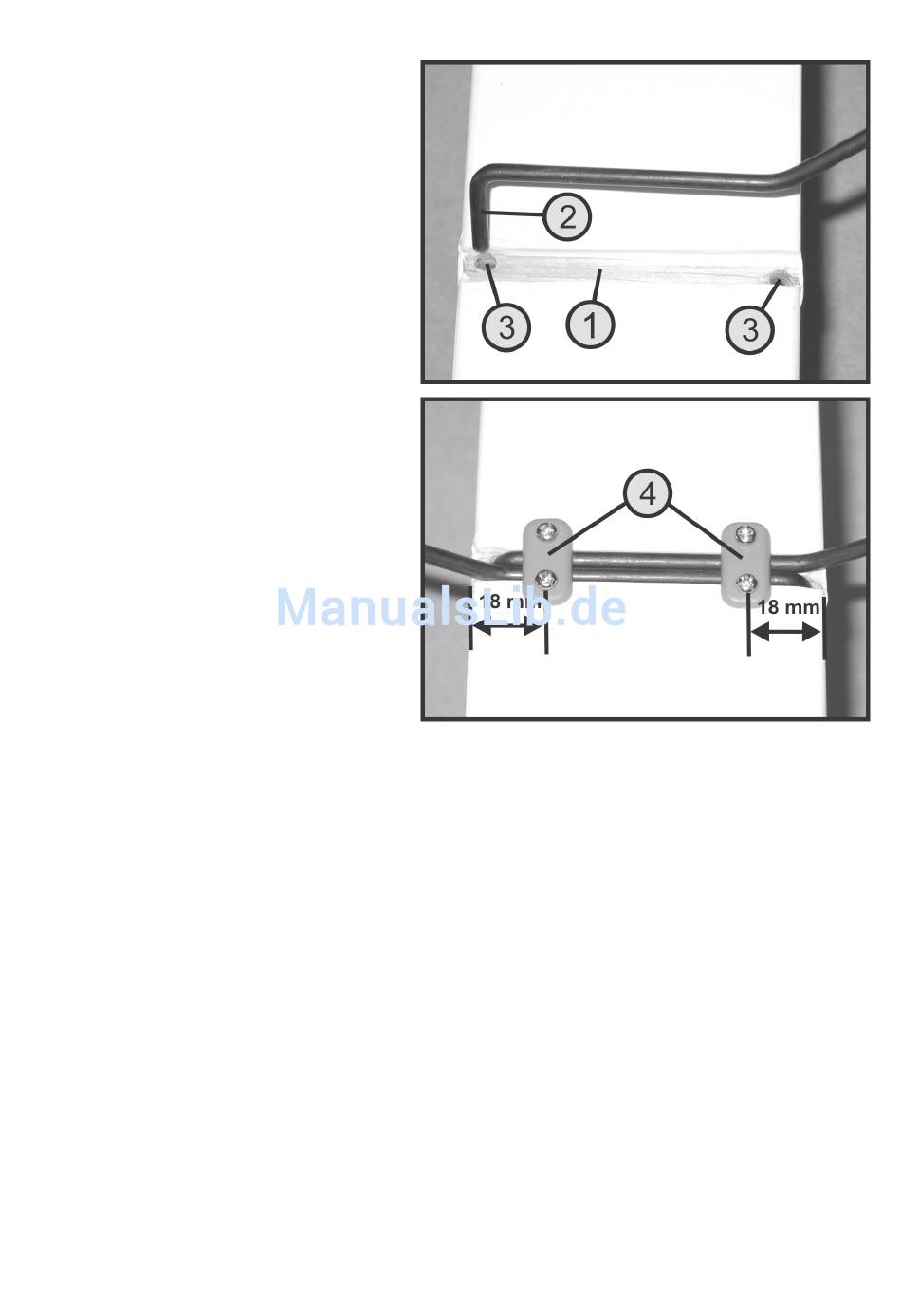

1. Hauptfahrwerk
Schneiden Sie mit einem Cutter-Messer an der Modellunterseite die
Bügelfolie über dem Schlitz für das Hauptfahrwerk (1) ein und bügeln die
Foliekanten fest.
Anschließend stecken Sie jeweils die beiden im 90°-Winkel gebogenen
Enden der Hauptfahrwerksdrähte (2) in die vorbereiteten Bohrungen (3)
im Rumpf. Bei Bedarf arbeiten Sie die Bohrlöcher mit einer Schlüssel-
feile etwas nach.
Wenn beide Fahrwerksdrähte perfekt sitzen, zeichnen Sie die Bohrlö-
cher für die Halteplatten (4) an und bohren die Schraubenlöcher mit ei-
nem 1,5 mm Bohrer vor. Der Abstand der Bohrlöcher zur Rumpfseiten-
wand sollte dabei ca. 18 mm betragen.
Die Befestigung der Halteplatten erfolgt dann mit Hilfe von vier 2 x 10
mm Blechschrauben.
Bild 16
