g) Montage der Leitwerkanlenkung
1. Die Höhenruderanlenkung
Tipp aus der Praxis:
Bevor Sie den Bowdenzugdraht (1) der Höhenruderan-
lenkung fest montieren, sollten Sie einen dünnen Ölfilm
aufbringen, um eine leichtgängige und exakte Anlenkung
zu erhalten.

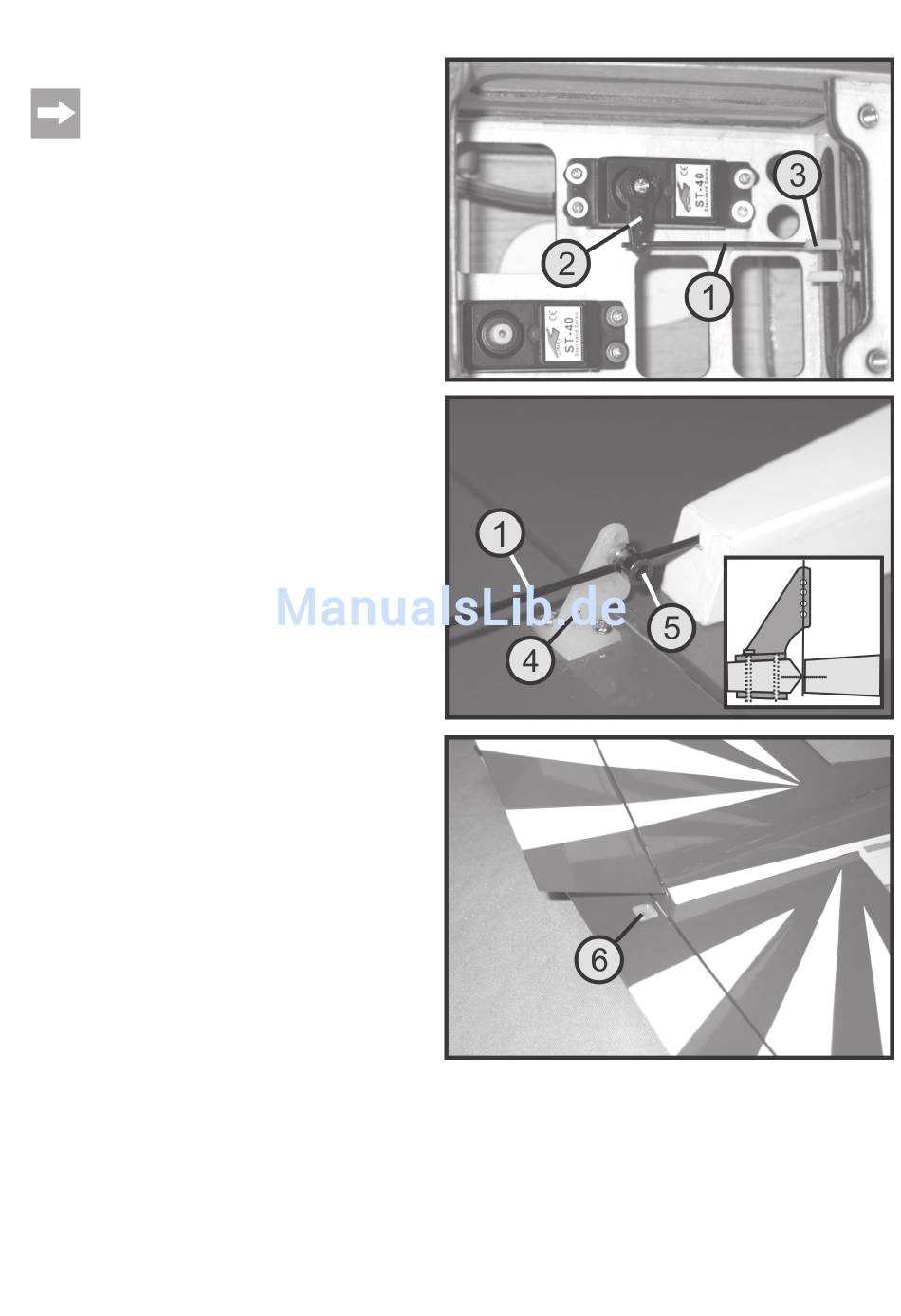

Hängen Sie den Servo-Hebel (2) am abgekröpften Ende des Drahtes
entsprechend der nebenstehenden Abbildung ein und schieben den An-
lenkdraht von vorne in die Bowdenzughülle (3) ein.
Am hinteren Ende wird der Draht durch den am Höhenruderhebel (4)
montierten Stehbolzen (5) geführt.
Der Höhenruderhebel muss dann so am Höhenruder platziert werden,
dass die Lochreihe des Hebels mit dem Drehpunkt des Höhenruders auf
einer Linie liegt (siehe Skizze).
Zeichnen Sie die beiden Bohrlöcher an und verschrauben Sie den
Höhenruderhebel nach dem Vorbohren mit zwei M2 x 12 mm Schrau-
ben.
Die beiden über die Gegenlagerplatte (6) hervorstehenden Schrauben-
enden werden mit einem kräftigen Seitenschneider oder einem Mini-
schleifer abgetrennt.
14
Bild 11
