b) Montage de la tringlerie de l'aileron

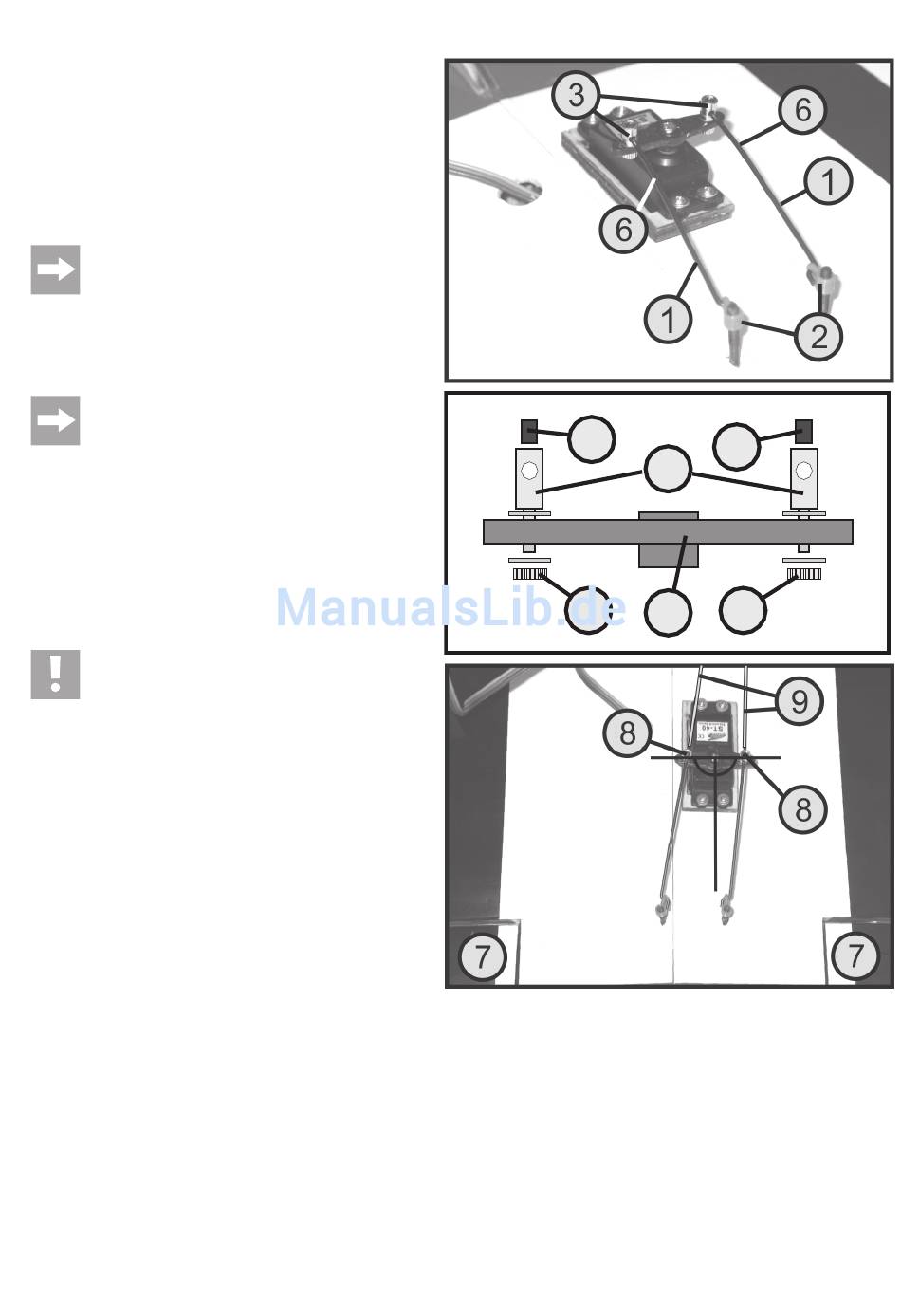

Accrochez les extrémités coudées des tiges métalliques de l'aileron (1)
dans les languettes de l'aileron (2) que vous aviez vissées aux leviers
articulés de l'aileron d'abord.. L'autre extrémité des tiges métalliques de
l'aileron doit être insérée de droite et de gauche dans le goujon fileté (3)
du levier des servos.
Pour le montage du goujon fileté vous devez agrandir les deuxièmes
trous de perçage (vus par l'extérieur) du levier de servo-commande
cruciforme (4) à 2,5 mm. Le montage avec les deux rondelles se fait
comme indiqué dans le schéma ci-contre.
Versez un peu de vernis de blocage sur le filet et ne serrez
l'écrou de fixation (5) qu'autant que le goujon fileté se laisse
toujours tourner facilement dans le levier de servo-
commande.
Pour que les tringleries traversent les goujons filetés de manière droite,
ils sont légèrement incurvés dans un écart d'environ 15 mm par rapport
au goujon fileté (6).
Conseil pratique :
Mettez en service la radiocommande et vérifiez la position
correcte du levier des servos. Si le levier de commande et
le trim de la fonction des ailerons sont en position médiane,
les deux bras du levier des servos doivent se trouver dans
un angle de 90° par rapport au servo ou, selon le cas, à la
direction de vol.
En cas d'une position clairement incorrecte, desserrez la vis sur le levier
des servos, retirez le levier et replacez-le en le décalant d'une «dent».
En cas d'une position qui n'est que légèrement incorrecte vous pouvez
la corriger à l'aide de la fonction d'équilibrage sur l'émetteur. Ensuite, le
levier des servos doit être revissé à fond.
Attention !
Avant d'effectuer des travaux de montage sur le servo,
éteignez le récepteur afin de protéger le servo contre toute
surcharge.
Si le levier des servos est correctement positionné, vous devez centrer
les ailerons (7) en fonction du profil d'aile et visser à fond les deux vis
sans têtes (8) sur les goujons filetés à l'aide d'une clé mâle coudée pour
vis à six pans creux de 1,5 mm.
Coupez la partie saillante de la tringle d'asservissement (9) ensuite avedc
une mini-ponceuse, un couteau de positionnement ou une mini-
tronçonneuse.
