Reely SKY Tutor II Bedienungsanleitung Seite 21

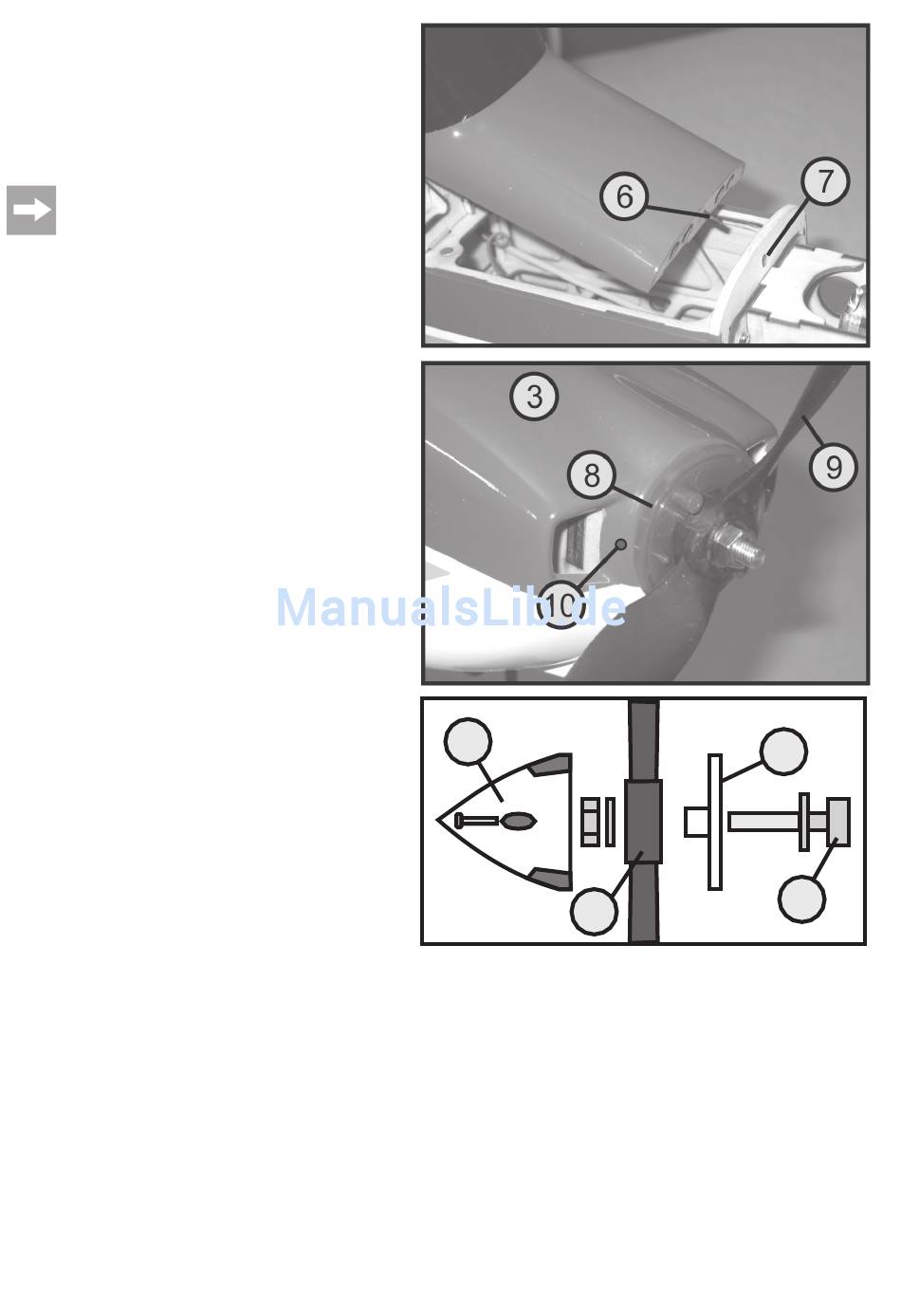

Schieben Sie den Haltebolzen (6) der Akkuschachtabdeckung (inkl.
Windschutzscheibe) in die vorbereitete Bohrung im Motorspant (7) und
setzen das hintere Ende auf den Rumpf auf. Zwei starke Magneten sor-
gen für den zuverlässigen Halt der Abdeckung.
Setzen Sie danach die Motorhaube (3) auf und schieben anschließend
die Spinnerplatte (8) und den Propeller (9) auf den Propeller-Mitnehmer.
Schrauben Sie danach den Propeller auf dem Mitnehmer fest.
Tipp aus der Praxis:
Bohren Sie an der Seite von der Motorhaube ein kleines
Loch (10), durch das Sie einen 1,5 mm Innsensechskant-
schlüssel in die Madenschraube des Propellermitnehmers
stecken können. So können Sie mit dem Innensechskant-
schlüssel den Propellermitnehmer sicher halten, wenn Sie
die Propellermutter festschrauben.
11
9
8
1
Bild 21
21
