e) Montage des Höhenleitwerks

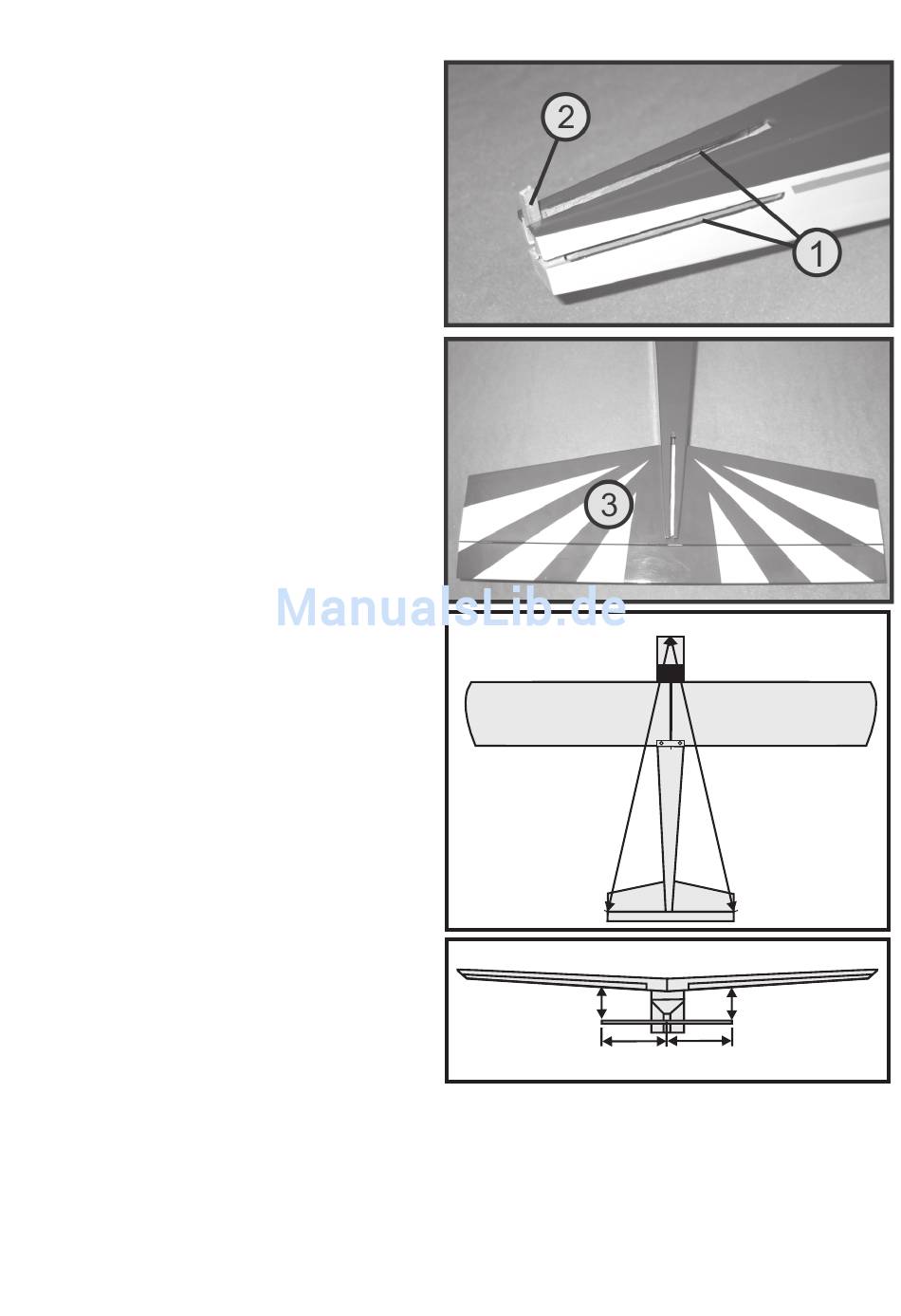

Entfernen Sie zunächst mit einem scharfen Messer die Bügelfolie über
den Ausschnitten (1) für das Höhen- und Seitenleitwerk. Lassen Sie da-
bei einen schmalen Rand stehen, der später in die Klebestelle hinein
ragt. Entfernen Sie den Abstandshalter (2) aus dem Rumpfende und
bügeln Sie den Rand der Bespannfolie nach innen um.
Zunächst wird das Höhenleitwerk (3) „trocken" in den Ausschnitt am
Rumpfende eingeschoben.
Richten Sie nun das Leitwerk so aus, dass die beiden Strecken „B" und
„C" gleich lang sein.
Wenn Sie das Modell aus einigem Abstand von hinten betrachten, müs-
sen auch die beiden Strecken „D" gleich lang sein. Leichte Abweichun-
gen lassen sich durch Einschieben von zusammengefalteten Papierstrei-
fen, die später mit verklebt werden, einfach korrigieren.
Wenn die Ausrichtung perfekt passt, wird das Höhenleitwerk aus dem
Rumpf entnommen und an den Klebestellen mit Weißleim oder 2 Kom-
ponenten Epoxyd-Harz eingestrichen. Schieben Sie das Leitwerk danach
erneut in den Rumpfspalt und richten es exakt aus. Hervorquellender
Klebstoff wird unverzüglich mit einem Papiertuch oder Lappen abgewischt.
B
B
B=B
D
D
D=D
C=C
C C
Bild 9
12
