INSTALLATION
Secteur
avec Deux Cordons d'Alimentation (Redondance) à l'Onduleur
1.
REMARQUE La source d'alimentation redondante doit être protégée contre les
surtensions par un suppresseur de surtensions transitoires.
74
EATON Guide d'Installation Powerware
Onduleur
2
1

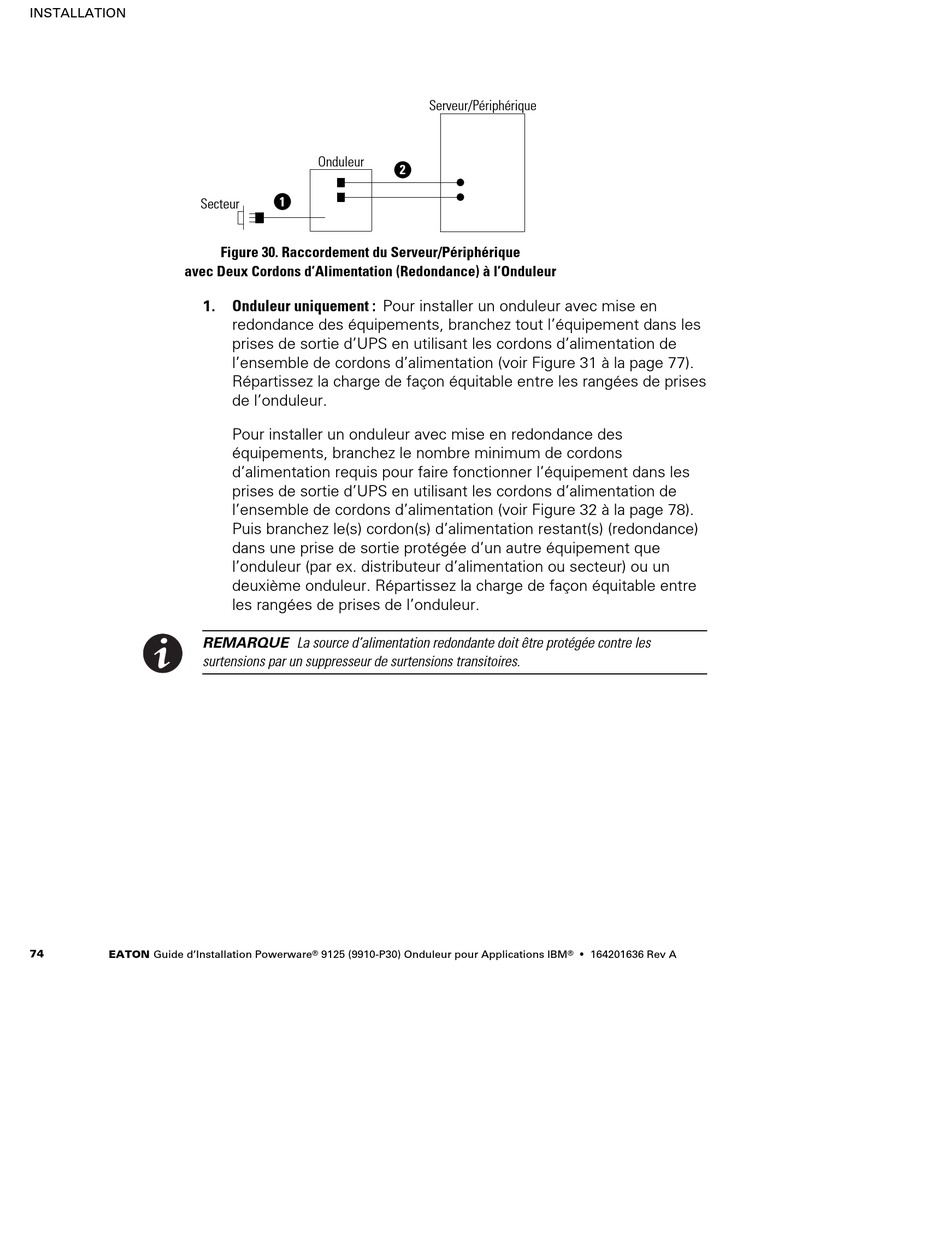

Figure 30. Raccordement du Serveur/Périphérique
Onduleur uniquement : Pour installer un onduleur avec mise en
redondance des équipements, branchez tout l'équipement dans les
prises de sortie d'UPS en utilisant les cordons d'alimentation de
l'ensemble de cordons d'alimentation (voir Figure 31 à la page 77).
Répartissez la charge de façon équitable entre les rangées de prises
de l'onduleur.
Pour installer un onduleur avec mise en redondance des
équipements, branchez le nombre minimum de cordons
d'alimentation requis pour faire fonctionner l'équipement dans les
prises de sortie d'UPS en utilisant les cordons d'alimentation de
l'ensemble de cordons d'alimentation (voir Figure 32 à la page 78).
Puis branchez le(s) cordon(s) d'alimentation restant(s) (redondance)
dans une prise de sortie protégée d'un autre équipement que
l'onduleur (par ex. distributeur d'alimentation ou secteur) ou un
deuxième onduleur. Répartissez la charge de façon équitable entre
les rangées de prises de l'onduleur.
®
9125 (9910-P30) Onduleur pour Applications IBM
Serveur/Périphérique
® S
164201636 Rev A
