EATON Guía de Instalación del SIE de Powerware

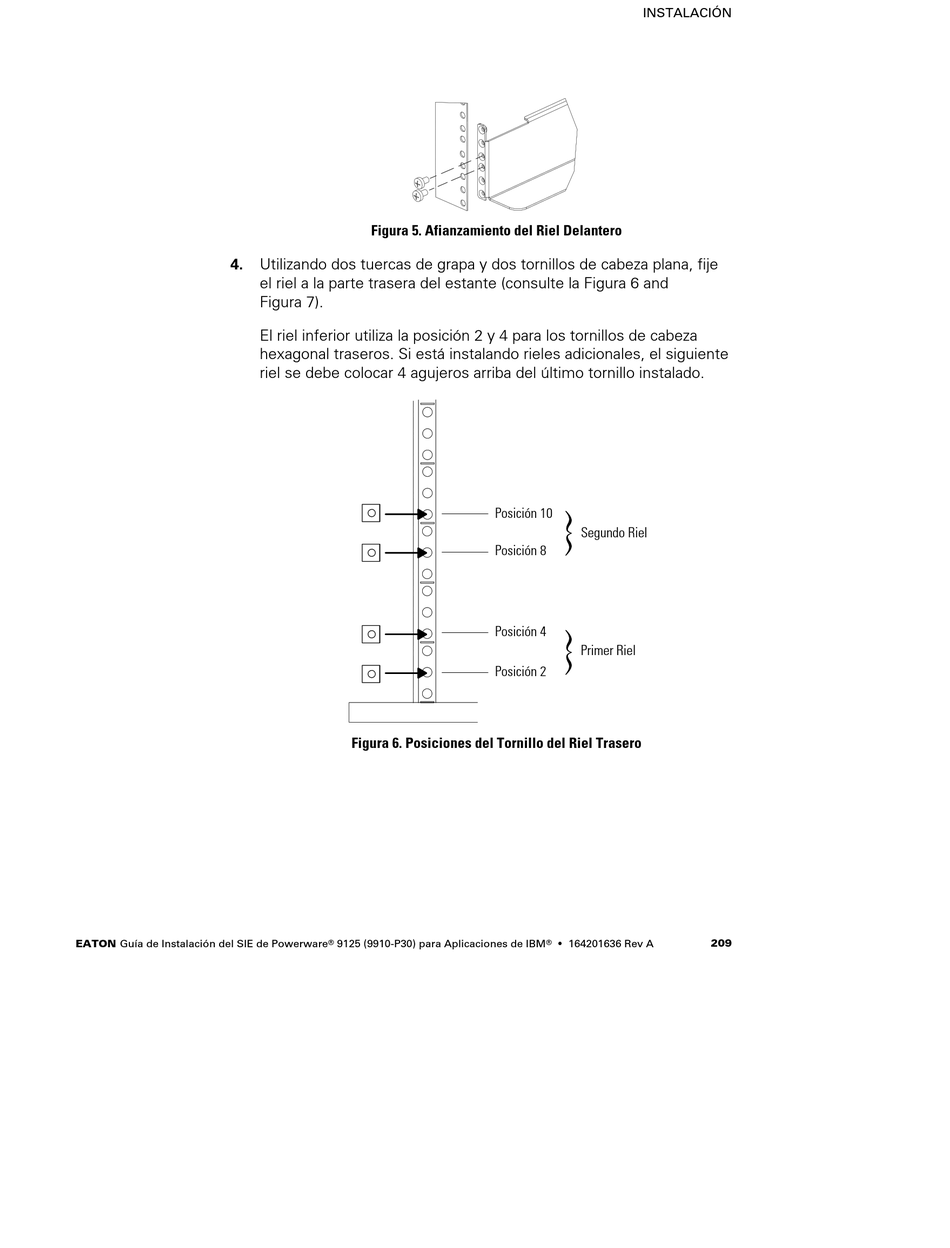

Figura 5. Afianzamiento del Riel Delantero
Utilizando dos tuercas de grapa y dos tornillos de cabeza plana, fije
el riel a la parte trasera del estante (consulte la Figura 6 and
Figura 7).
El riel inferior utiliza la posición 2 y 4 para los tornillos de cabeza
hexagonal traseros. Si está instalando rieles adicionales, el siguiente
riel se debe colocar 4 agujeros arriba del último tornillo instalado.
Figura 6. Posiciones del Tornillo del Riel Trasero
®
9125 (9910-P30) para Aplicaciones de IBM
INSTALACIÓN
Posición 10
Segundo Riel
Posición 8
Posición 4
Primer Riel
Posición 2
® S
164201636 Rev A
209
