2. Déplacez le cavalier J3 en position AS/400
dérivation comme illustré dans la Figure 42.
3. Pour éviter une décharge électrostatique (ESD), placez une main sur
une surface métallique telle que le panneau arrière de l'onduleur.
Alignez la carte avec les repères d'emplacement et faites la glisser
carte dans l'emplacement jusqu'à ce qu'elle soit correctement
logée.
4. Fixez la carte à port unique avec les vis retirées dans l'étape 1.
EATON Guide d'Installation Powerware
En Dérivation
Désactivé
NORM
Cavalier de Relais en

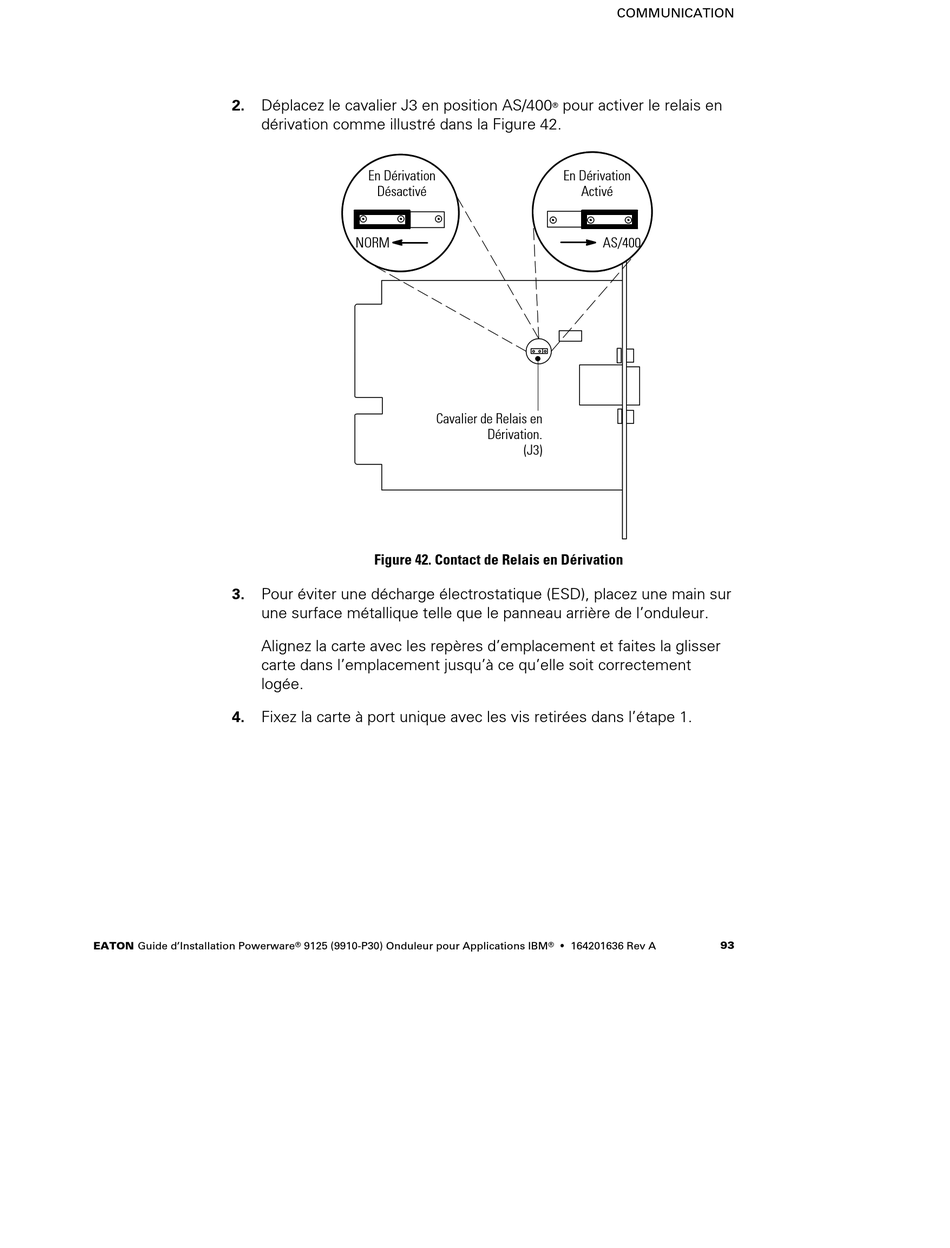

Figure 42. Contact de Relais en Dérivation
®
9125 (9910-P30) Onduleur pour Applications IBM
COMMUNICATION
pour activer le relais en
®
En Dérivation
Activé
AS/400
Dérivation.
(J3)
® S
164201636 Rev A
93
