4.
®
EATON Powerware 9125 (9910-P30) Guida all'Installazione dell'UPS per le Applicazioni IBM

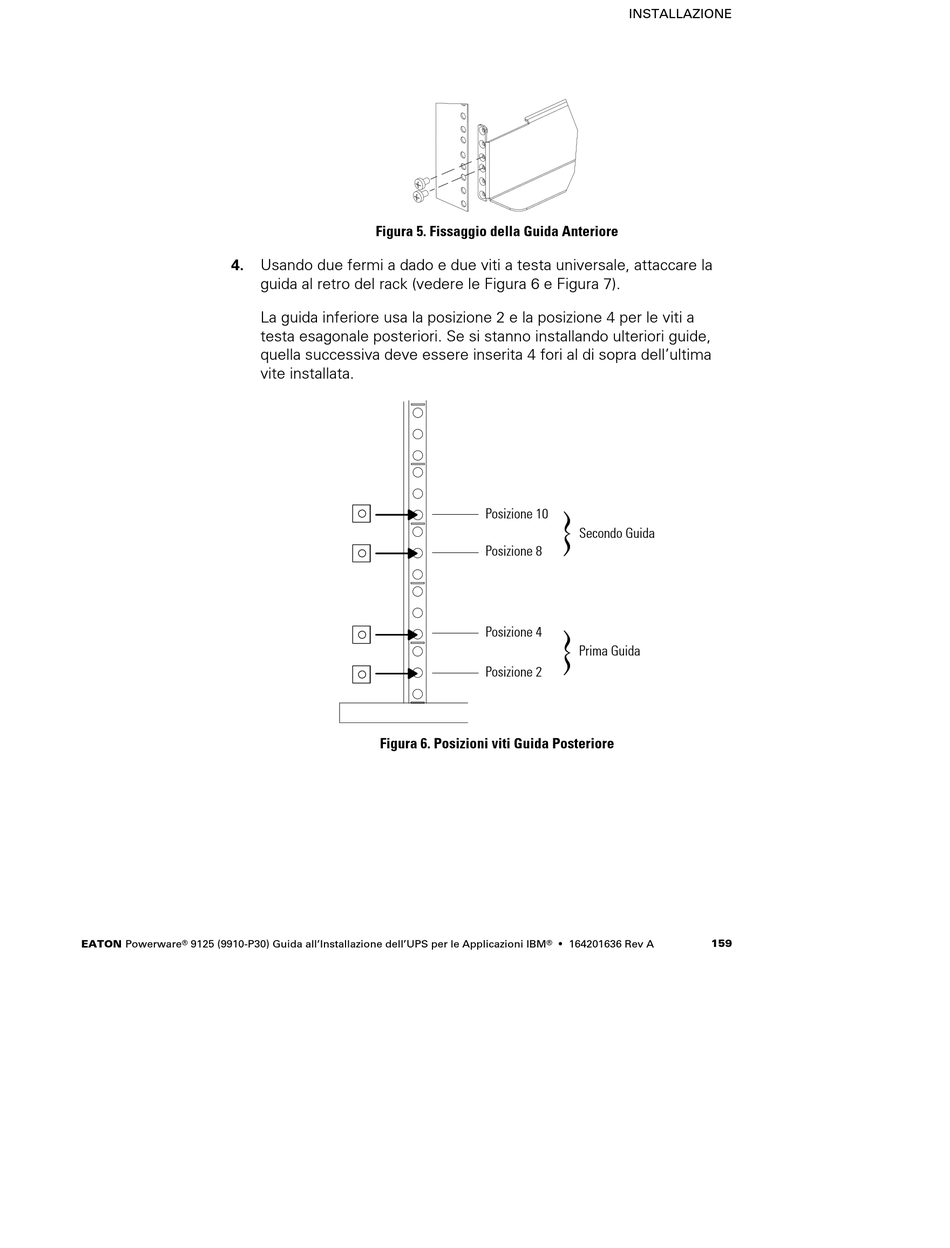

Figura 5. Fissaggio della Guida Anteriore
Usando due fermi a dado e due viti a testa universale, attaccare la
guida al retro del rack (vedere le Figura 6 e Figura 7).
La guida inferiore usa la posizione 2 e la posizione 4 per le viti a
testa esagonale posteriori. Se si stanno installando ulteriori guide,
quella successiva deve essere inserita 4 fori al di sopra dell'ultima
vite installata.
Figura 6. Posizioni viti Guida Posteriore
INSTALLAZIONE
Posizione 10
Secondo Guida
Posizione 8
Posizione 4
Prima Guida
Posizione 2
