INSTALLATION
5.
6.
7.
8.
9.
58
EATON Guide d'Installation Powerware

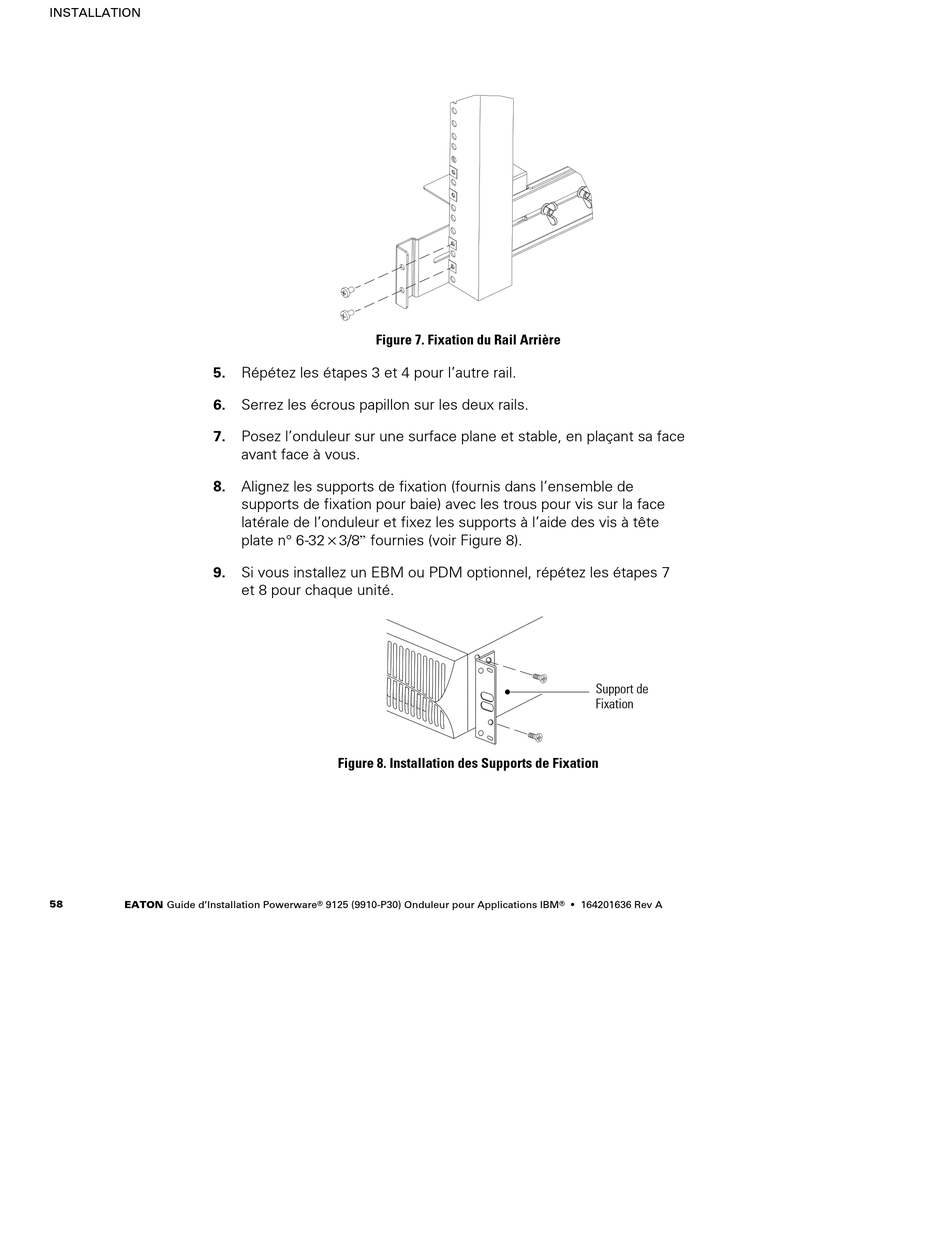

Figure 7. Fixation du Rail Arrière
Répétez les étapes 3 et 4 pour l'autre rail.
Serrez les écrous papillon sur les deux rails.
Posez l'onduleur sur une surface plane et stable, en plaçant sa face
avant face à vous.
Alignez les supports de fixation (fournis dans l'ensemble de
supports de fixation pour baie) avec les trous pour vis sur la face
latérale de l'onduleur et fixez les supports à l'aide des vis à tête
×
plate n° 6-32 3/8" fournies (voir Figure 8).
Si vous installez un EBM ou PDM optionnel, répétez les étapes 7
et 8 pour chaque unité.
Figure 8. Installation des Supports de Fixation
®
9125 (9910-P30) Onduleur pour Applications IBM
Support de
Fixation
® S
164201636 Rev A
