EATON Powerware 9125 (9910-P30) Guida all'Installazione dell'UPS per le Applicazioni IBM

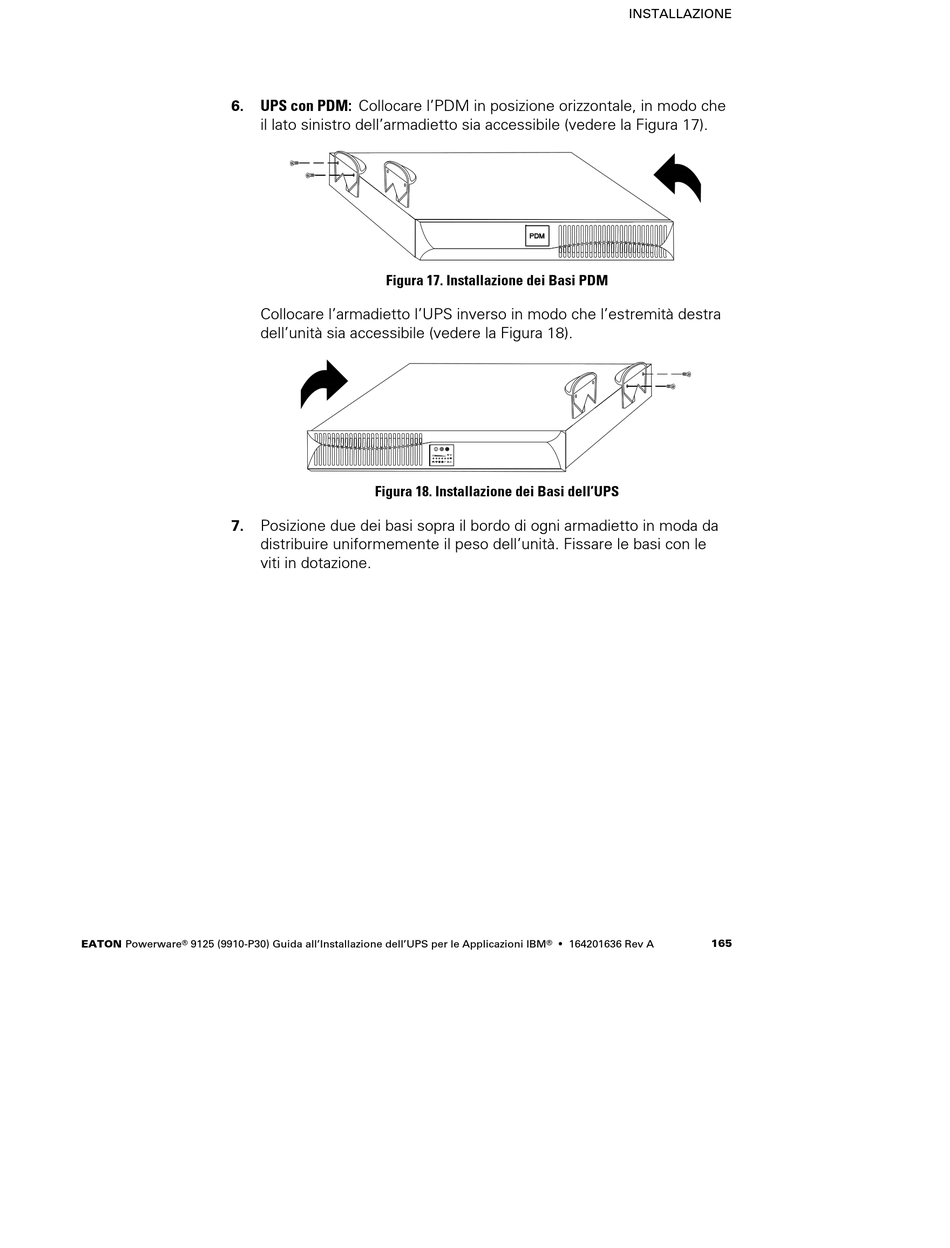

UPS con PDM: Collocare l'PDM in posizione orizzontale, in modo che
il lato sinistro dell'armadietto sia accessibile (vedere la Figura 17).
Figura 17. Installazione dei Basi PDM
Collocare l'armadietto l'UPS inverso in modo che l'estremità destra
dell'unità sia accessibile (vedere la Figura 18).
Figura 18. Installazione dei Basi dell'UPS
Posizione due dei basi sopra il bordo di ogni armadietto in moda da
distribuire uniformemente il peso dell'unità. Fissare le basi con le
viti in dotazione.
