Eaton Powerware 9125 Installationsanleitung Seite 181

9.
10. Se si installa armadietti opzionali supplementare, ripeti punto 9 per
®
EATON Powerware 9125 (9910-P30) Guida all'Installazione dell'UPS per le Applicazioni IBM
Allineare ciascuna staffa di giunzione con i fori per le viti
dell'armadietto adiacente e fissarla con le viti in dotazione (vedere la
Figura 21).
Staffa di Giunzione

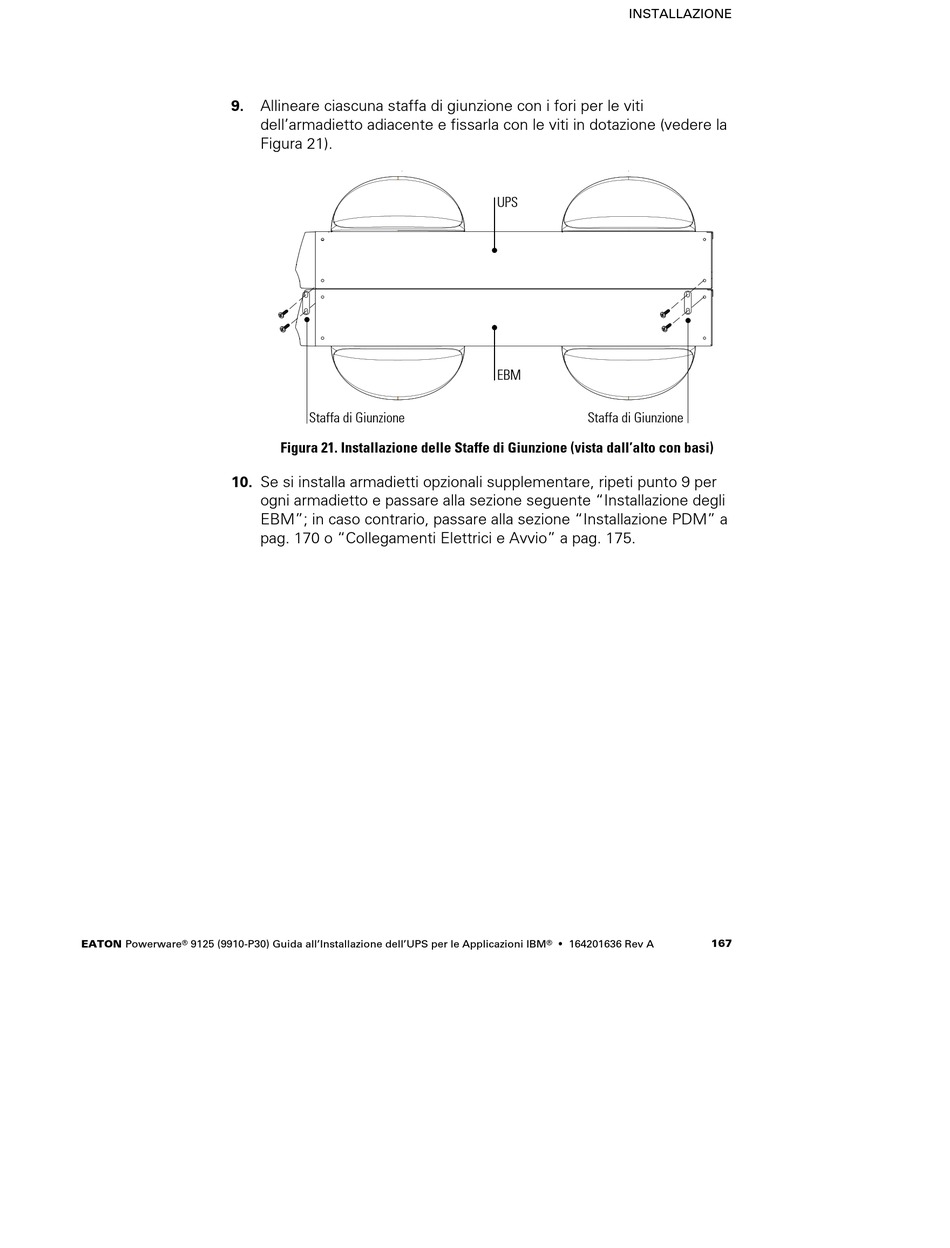

Figura 21. Installazione delle Staffe di Giunzione (vista dall'alto con basi)
ogni armadietto e passare alla sezione seguente "Installazione degli
EBM"; in caso contrario, passare alla sezione "Installazione PDM" a
pag. 170 o "Collegamenti Elettrici e Avvio" a pag. 175.
INSTALLAZIONE
UPS
EBM
Staffa di Giunzione
® S
164201636 Rev A
167
