EATON Powerware 9125 (9910-P30) Guida all'Installazione dell'UPS per le Applicazioni IBM
Relè On-Bypass
Disattivato
NORM

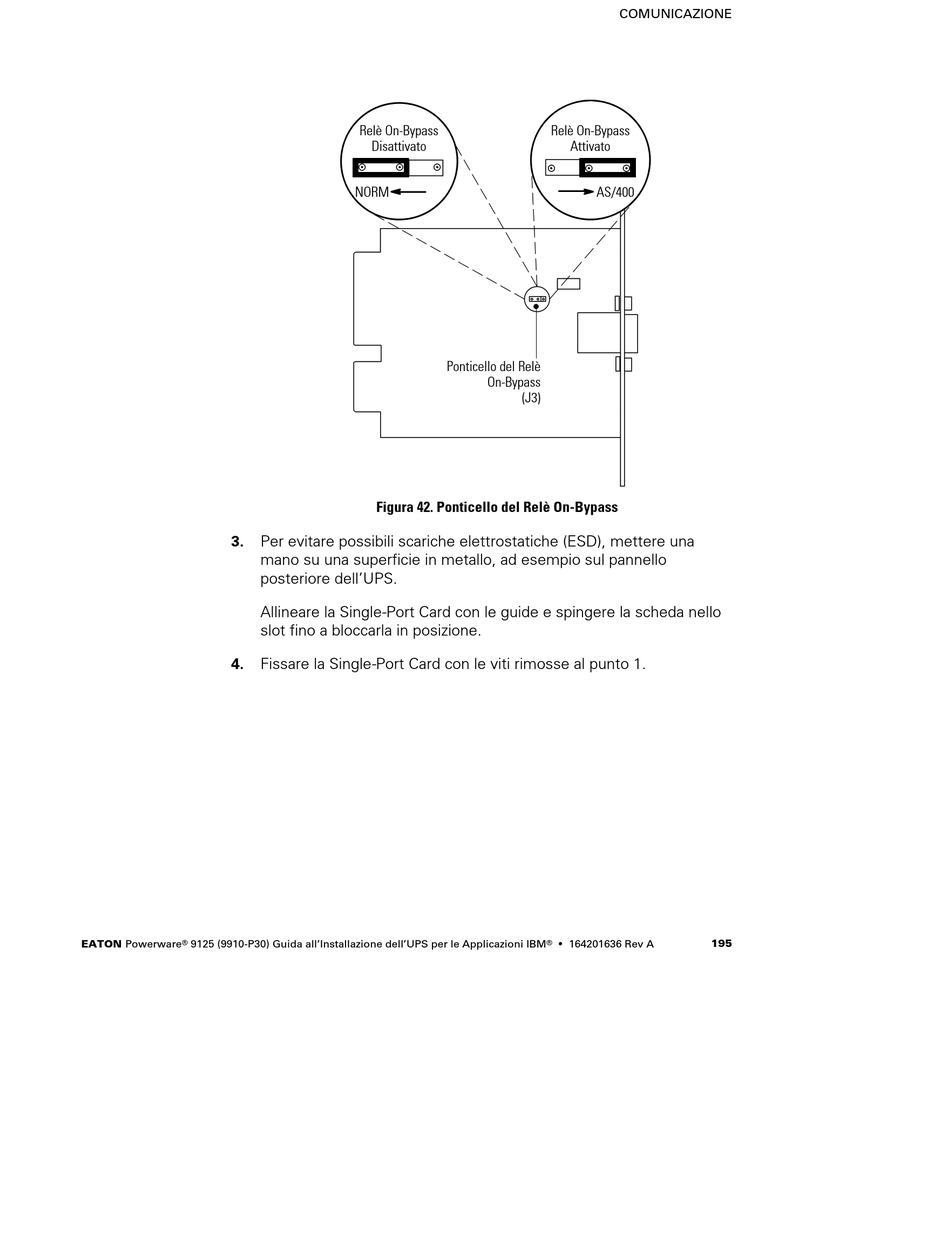

Figura 42. Ponticello del Relè On-Bypass
Per evitare possibili scariche elettrostatiche (ESD), mettere una
mano su una superficie in metallo, ad esempio sul pannello
posteriore dell'UPS.
Allineare la Single-Port Card con le guide e spingere la scheda nello
slot fino a bloccarla in posizione.
Fissare la Single-Port Card con le viti rimosse al punto 1.
COMUNICAZIONE
Relè On-Bypass
Attivato
AS/400
Ponticello del Relè
On-Bypass
(J3)
® S
