Connettore dell'Input
Interruttore Bypass
Interruttore del Selettore di Tensione
PDM
Connettore di
Uscita dell'UPS
UPS

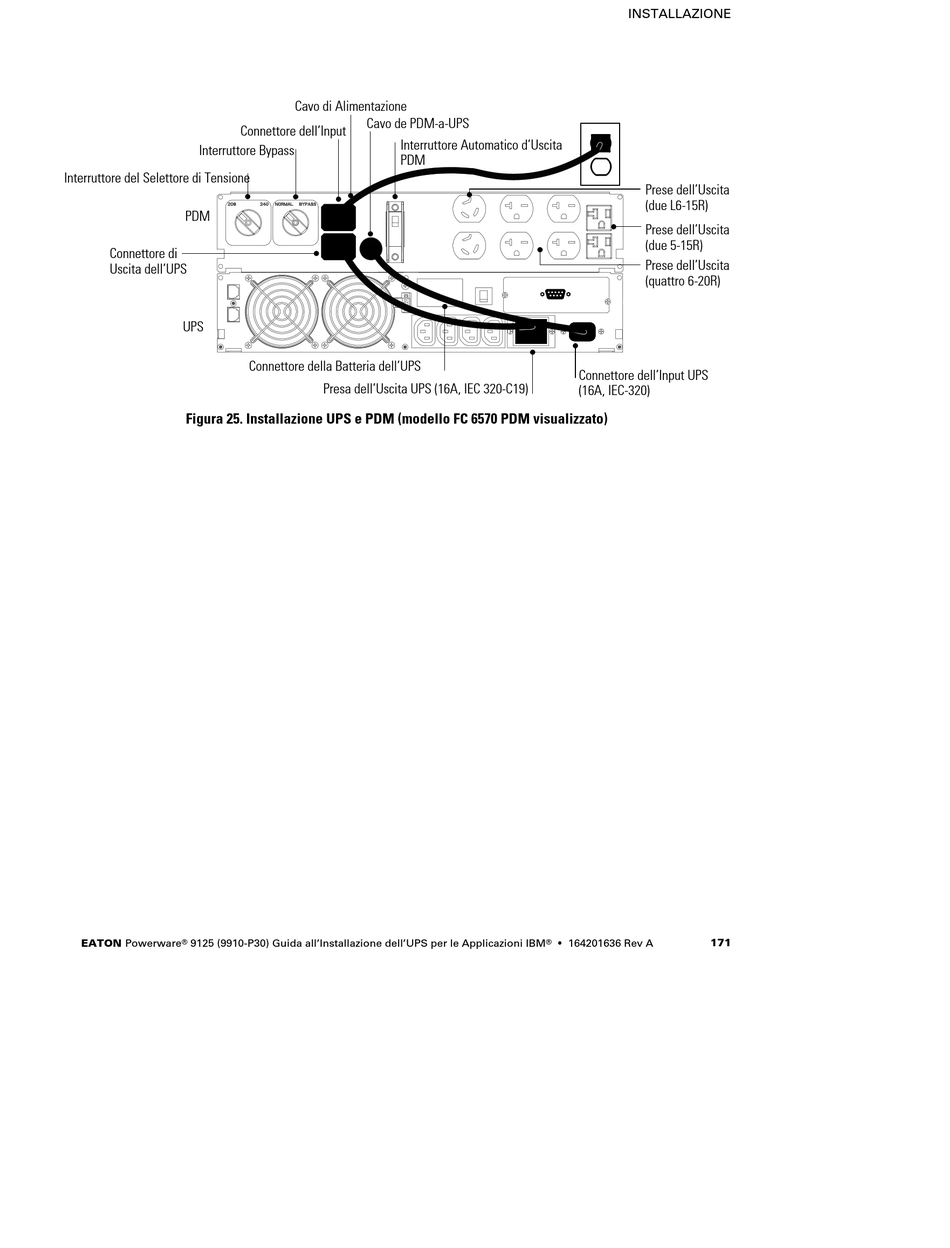

Figura 25. Installazione UPS e PDM (modello FC 6570 PDM visualizzato)
®
EATON Powerware 9125 (9910-P30) Guida all'Installazione dell'UPS per le Applicazioni IBM
Cavo di Alimentazione
Cavo de PDM-a-UPS
Interruttore Automatico d'Uscita
PDM
Connettore della Batteria dell'UPS
Presa dell'Uscita UPS (16A, IEC 320-C19)
INSTALLAZIONE
Prese dell'Uscita
(due L6-15R)
Prese dell'Uscita
(due 5-15R)
Prese dell'Uscita
(quattro 6-20R)
Connettore dell'Input UPS
(16A, IEC-320)
