Eaton Powerware 9125 Installationsanleitung Seite 79

9. Alignez chaque support de liaison avec les trous pour vis de l'unité
adjacente et fixez-le à l'aide des vis fournies (voir Figure 21).
10. Si vous installez une autre unité optionnelle, répétez l'étape 9 pour
chaque unité et passez à la section suivante, « Installation d'un
EBM ». Sinon, poursuivez avec la section « Installation d'un PDM »,
page 68, ou la section « Connexions Électriques et Mise en
Marche », page 73.
EATON Guide d'Installation Powerware
Support de Liaison

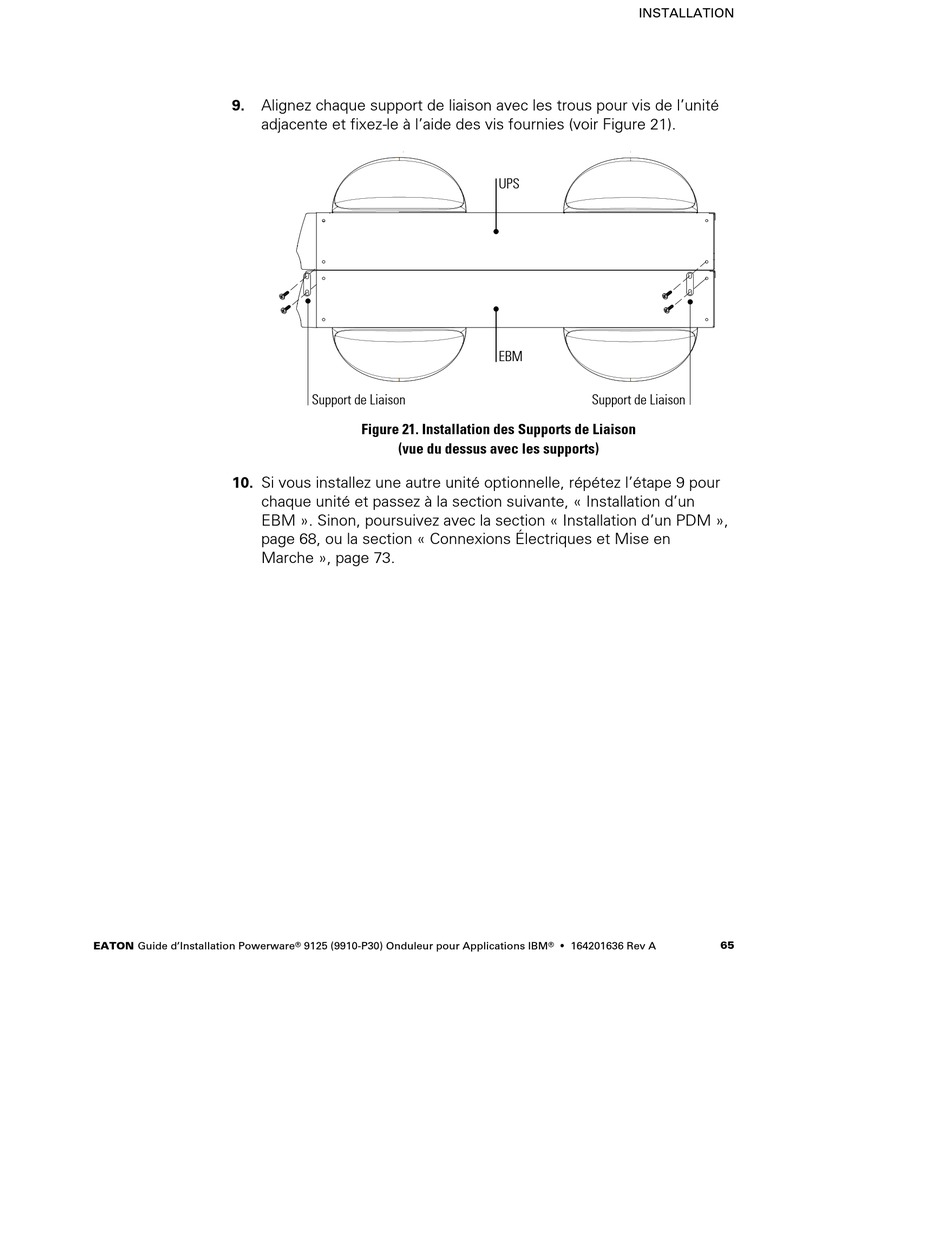

Figure 21. Installation des Supports de Liaison
(vue du dessus avec les supports)
®
9125 (9910-P30) Onduleur pour Applications IBM
INSTALLATION
UPS
EBM
Support de Liaison
® S
164201636 Rev A
65
