INSTALLAZIONE

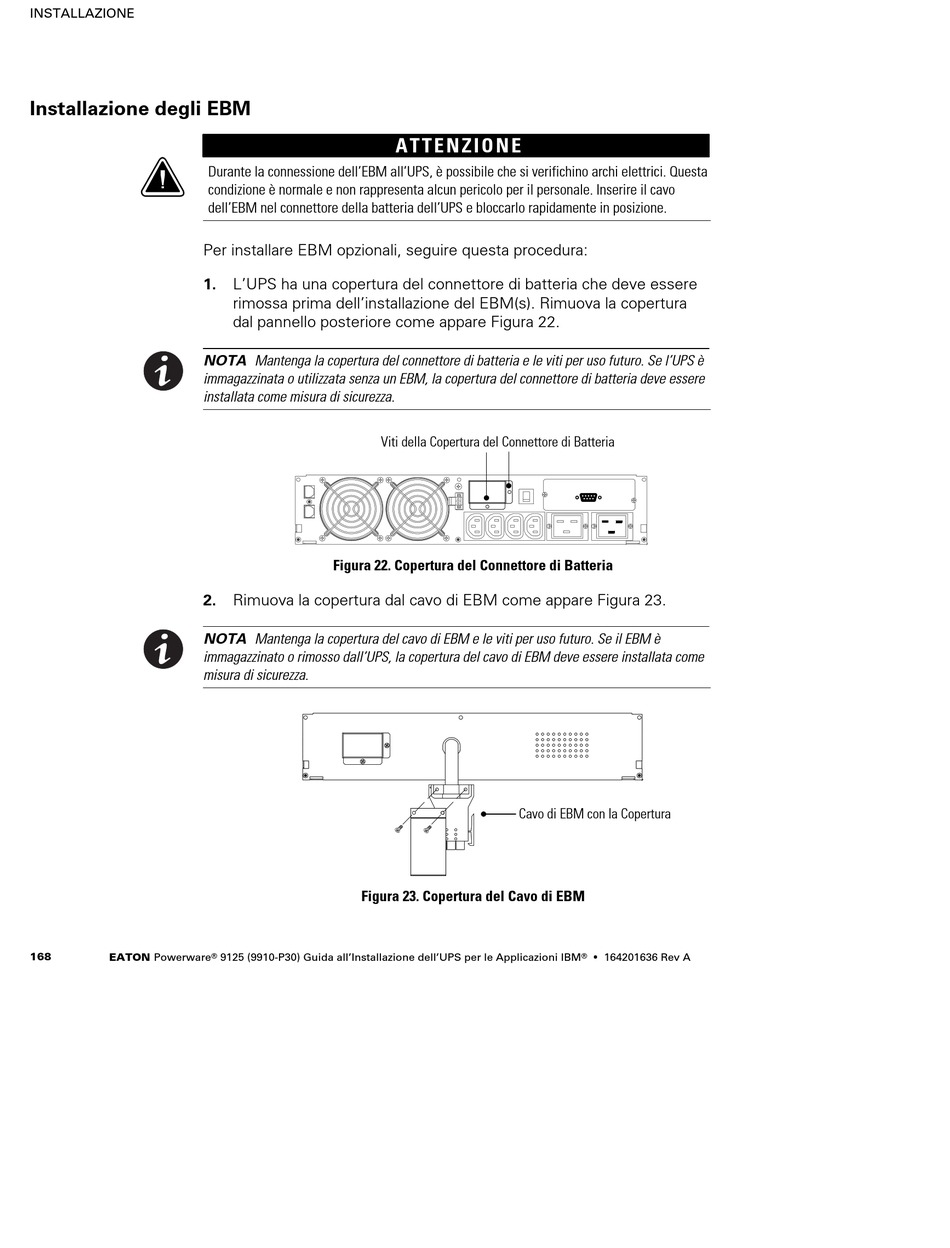

Installazione degli EBM

Durante la connessione dell'EBM all'UPS, è possibile che si verifichino archi elettrici. Questa
condizione è normale e non rappresenta alcun pericolo per il personale. Inserire il cavo
dell'EBM nel connettore della batteria dell'UPS e bloccarlo rapidamente in posizione.
Per installare EBM opzionali, seguire questa procedura:
1.
NOTA Mantenga la copertura del connettore di batteria e le viti per uso futuro. Se l'UPS è
immagazzinata o utilizzata senza un EBM, la copertura del connettore di batteria deve essere
installata come misura di sicurezza.
2.
NOTA Mantenga la copertura del cavo di EBM e le viti per uso futuro. Se il EBM è
immagazzinato o rimosso dall'UPS, la copertura del cavo di EBM deve essere installata come
misura di sicurezza.
168
EATON Powerware
L'UPS ha una copertura del connettore di batteria che deve essere
rimossa prima dell'installazione del EBM(s). Rimuova la copertura
dal pannello posteriore come appare Figura 22.
Viti della Copertura del Connettore di Batteria
Figura 22. Copertura del Connettore di Batteria
Rimuova la copertura dal cavo di EBM come appare Figura 23.
Figura 23. Copertura del Cavo di EBM
®
9125 (9910-P30) Guida all'Installazione dell'UPS per le Applicazioni IBM
A T T E N Z I O N E
Cavo di EBM con la Copertura
® S
164201636 Rev A
