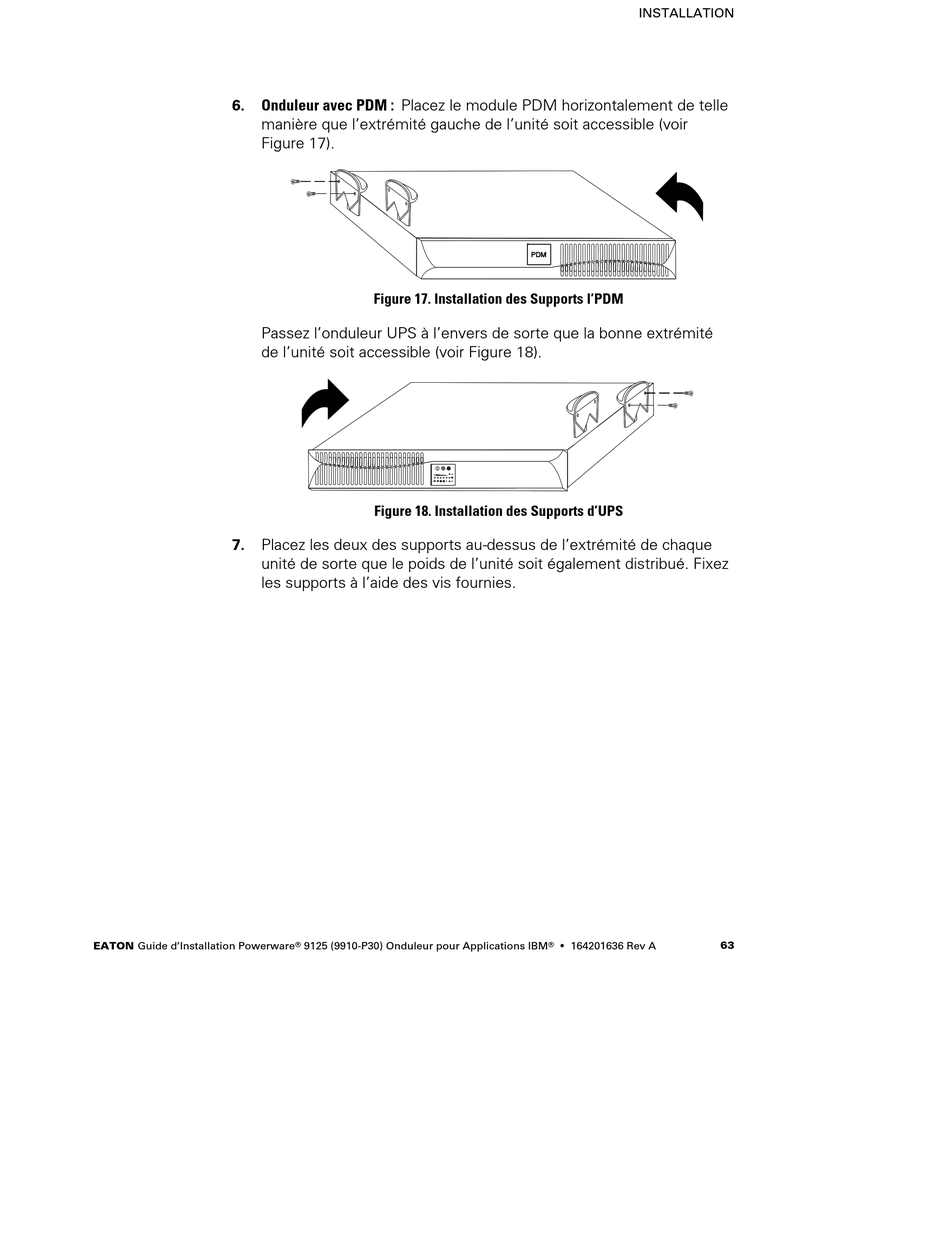

6. Onduleur avec PDM : Placez le module PDM horizontalement de telle
manière que l'extrémité gauche de l'unité soit accessible (voir
Figure 17).
Passez l'onduleur UPS à l'envers de sorte que la bonne extrémité
de l'unité soit accessible (voir Figure 18).
7. Placez les deux des supports au-dessus de l'extrémité de chaque
unité de sorte que le poids de l'unité soit également distribué. Fixez
les supports à l'aide des vis fournies.
EATON Guide d'Installation Powerware
Figure 17. Installation des Supports l'PDM
Figure 18. Installation des Supports d'UPS
®
